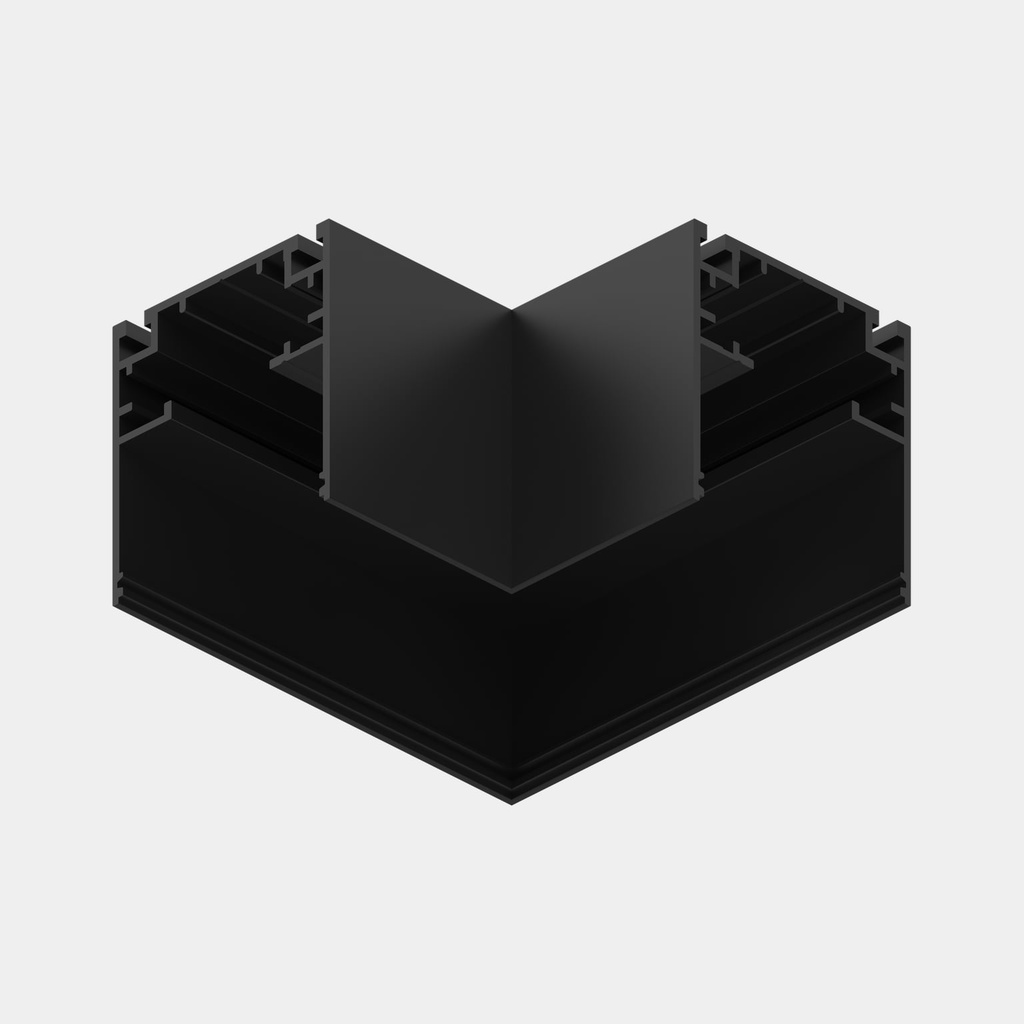

A-Line Hoekverbinder 90° Zwart

De A-Line Hoekverbinder 90° verbindt twee A-Line 1-fase rails in een rechte hoek. Het aluminium hoekstuk heeft hetzelfde profiel als de rail, het elektrische deel brengt het circuit op 230V door naar de tweede rail.

34,90 € 34,90 € (Inclusief btw)

De A-Line Hoekverbinder 90° verbindt twee A-Line 1-fase rails in een rechte hoek. Het aluminium hoekstuk heeft hetzelfde profiel als de rail, het elektrische deel brengt het circuit op 230V door naar de tweede rail.

  • Kleur - Zwart
Aan winkelmandje toevoegen
Gratis levering in België vanaf €100
Onder €100: €10 verzendkosten
Vraag over dit product of projectprijs? Contacteer ons
Professional? Vraag een B2B-account aan
Out of stock — Expected delivery: 15/12/2026

Kenmerken

  • Hoekverbinding

    Twee rails in een rechte hoek

    Het aluminium hoekstuk van 70 × 70 mm heeft hetzelfde profiel van 38,1 × 40,1 mm als de rail. Het elektrische deel van 300 mm brengt het circuit naar de tweede rail, de verbindingsplaatjes zetten de profielen aan elkaar.

  • Compatibiliteit

    Voor de A-Line 1-fase rail

    Gemaakt voor de A-Line 1,5 m 1-Fase Rail; de verbinder voert één circuit op 230V door. Hoe je hem plaatst, staat in de handleiding van de rail. IP20, beschermingsklasse I, alleen voor binnen.

  • Uitvoering

    Zwart, 70 × 70 × 40,1 mm

    Hoekstuk en elektrisch deel in aluminium, gepoedercoat in het zwart. Verbindingsplaatjes zitten in de doos. 5 jaar garantie. Dezelfde hoekverbinder bestaat in het wit.

Toepassing

Hoekverbinder 90° voor de A-Line 1-fase rail, zwart

Met de A-Line Hoekverbinder 90° leg je een A-Line-railtraject om een hoek. De plaatsing staat in de handleiding van de A-Line 1,5 m 1-Fase Rail.

Een 1-fase rail voert één circuit op 230V, ook over de verbinder heen: alle spots op het traject schakelen samen. IP20 en beschermingsklasse I: droge binnenruimtes.

In de doos

Leveringsomvang per stuk.

Inbegrepen

  • Connector
  • Verbindingsplaatje

Technische gegevens

Maten zijn nominaal. Controleer de maattekening voor je zaagt.

Afmetingen & inbouw
Maattekening A-Line Hoekverbinder 90°: hoekstuk 70 × 70 × 40,1 mm en elektrisch deel 300 mm
Afmetingen
L 70 × B 70 × H 40,1 mm
Algemeen & montage
Montage op
Rail
Binnen / buiten
Binnen
Beschermingsklasse
Klasse I (geaard)
IP-waarde
IP20
Elektrisch & veiligheid
Ingangsspanning
230 V
Kleur, materiaal & afwerking
Kleur
Zwart
Materiaal
Aluminium
Afwerking
Gepoedercoat

Veelgestelde vragen

Vragen die we vaak krijgen over dit product en zijn varianten.

Hoe plaats je de A-Line Hoekverbinder 90°?

De plaatsing van de A-Line Hoekverbinder 90° staat in de handleiding van de A-Line 1,5 m 1-Fase Rail, die ook op deze productpagina staat. Je zet het aluminium hoekstuk tussen de twee rails, verbindt ze elektrisch met het elektrische deel en zet de profielen vast met de verbindingsplaatjes.

Wat zit er in de doos van de A-Line Hoekverbinder 90°?

Het aluminium hoekstuk van 70 × 70 mm, het elektrische deel van 300 mm en de verbindingsplaatjes. De rails bestel je apart. De A-Line Hoekverbinder 90° wordt op 230V aangesloten, is IP20 en beschermingsklasse I: alleen voor binnen.

Zijn de zwarte en de witte A-Line Hoekverbinder 90° technisch gelijk?

Ja. Beide uitvoeringen van de A-Line Hoekverbinder 90° hebben dezelfde maten, hetzelfde elektrische deel en dezelfde 1-fase aansluiting op 230V. Alleen de kleur van de poedercoating verschilt.

Accessoires

Onderdelen die bij dit armatuur horen.

Documenten

Datasheet en installatiehandleiding, vrij te downloaden.
