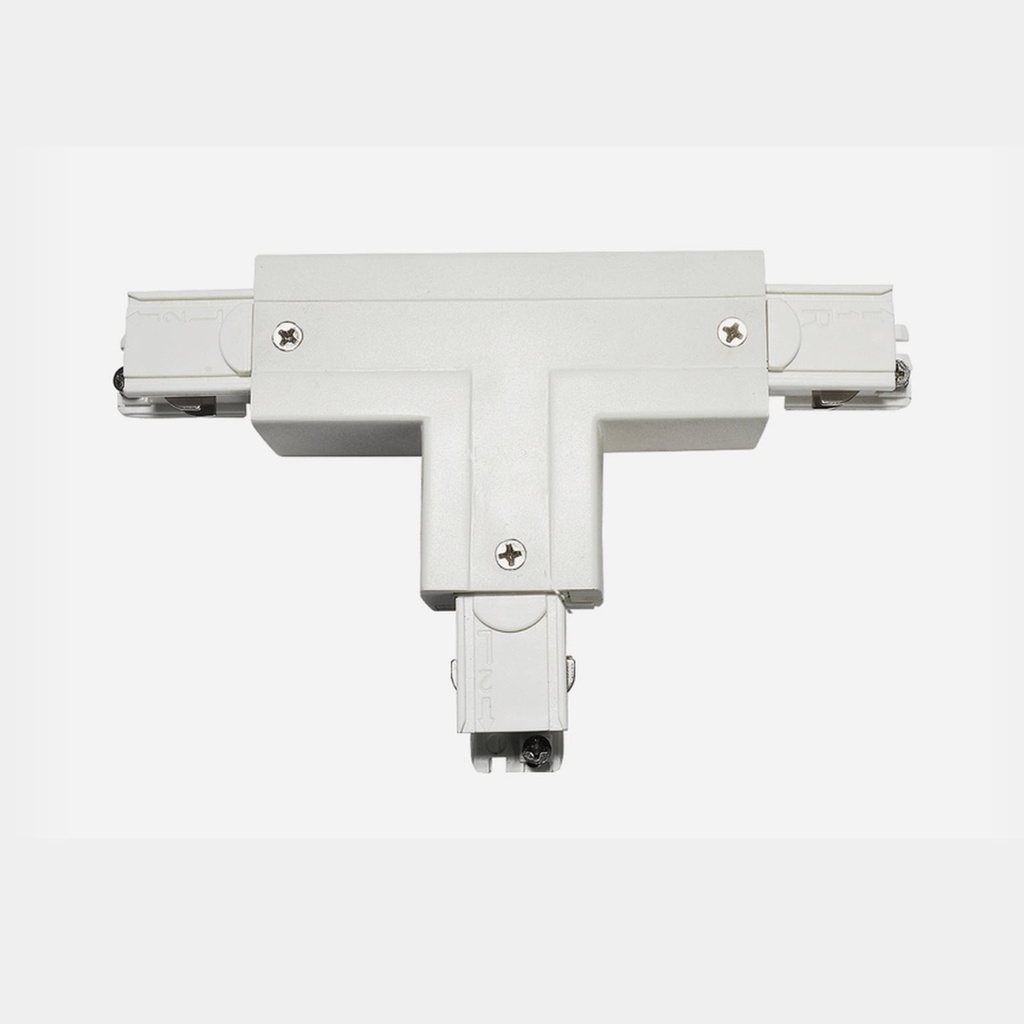

A-Track 3-Fase T-Verbinder Links 1 Wit

De A-Track 3-Fase T-Verbinder laat een A-Track 3-fase traject in een T aftakken en brengt de drie circuits en de aarde door. De vier uitvoeringen volgen aftakking en aardgeleider.

26,90 € 26,90 € (Inclusief btw)

De A-Track 3-Fase T-Verbinder laat een A-Track 3-fase traject in een T aftakken en brengt de drie circuits en de aarde door. De vier uitvoeringen volgen aftakking en aardgeleider.

  • Kleur - Wit
  • T Connector Type
Aan winkelmandje toevoegen
Documenten
Manual 3-Phase.pdf
5 jaar garantie
Gratis levering in België vanaf €100
Onder €100: €10 verzendkosten
Vraag over dit product of projectprijs? Contacteer ons
Professional? Vraag een B2B-account aan
In stock

Kenmerken

  • Verbinding

    Drie rails in een T

    T-stuk van 166,1 × 100,7 × 35,5 mm met drie railkoppen. Links of rechts is de richting van de aftakking, 1 of 2 de kant van de aardgeleider; het aansluitschema in de handleiding toont waar elke uitvoering hoort.

  • Compatibiliteit

    Voor de A-Track 3-fase rail

    Gemaakt voor de A-Track 1,5 m 3-Fase Rail; op een 1-fase rail past hij niet. De plaatsing staat in de handleiding van het A-Track 3-fase railsysteem. IP20 en beschermingsklasse I: droge binnenruimtes, aansluiten door een erkend elektricien.

  • Uitvoering

    Zwart, links 1, 166,1 × 100,7 × 35,5 mm

    Kunststof in het zwart. 5 jaar garantie. Dezelfde verbinder bestaat in het wit.

Toepassing

T-verbinder voor de A-Track 3-fase rail, zwart, links 1

Met de T-verbinder takt het traject af in drie richtingen. De plaatsing staat in de handleiding van het A-Track 3-fase railsysteem.

Een 3-fase rail voert drie circuits op 230V (L1, L2 en L3 met een gemeenschappelijke nulgeleider): je schakelt of dimt drie groepen spots apart. IP20 en beschermingsklasse I: droge binnenruimtes, aansluiten door een erkend elektricien.

In de doos

Leveringsomvang per stuk.

Inbegrepen

  • Connector

Technische gegevens

Maten zijn nominaal. Controleer de maattekening voor je zaagt.

Afmetingen & inbouw
Maattekening A-Track 3-Fase T-Verbinder
Afmetingen
L 166,1 × B 100,7 × H 35,5 mm
Algemeen & montage
Montage op
Rail
Binnen / buiten
Binnen
Beschermingsklasse
Klasse I (geaard)
IP-waarde
IP20
Elektrisch & veiligheid
Ingangsspanning
230 V
Kleur, materiaal & afwerking
Kleur
Zwart
Materiaal
Kunststof

Veelgestelde vragen

Vragen die we vaak krijgen over dit product en zijn varianten.

Hoe plaats je de A-Track 3-Fase T-Verbinder?

De plaatsing van de A-Track 3-Fase T-Verbinder staat in de handleiding van het A-Track 3-fase railsysteem, die ook op deze productpagina staat. De drie railkoppen schuiven elk in een railuiteinde en worden vastgeschroefd. Schakel de stroom uit vóór je begint; de aansluiting gebeurt door een erkend elektricien.

Wat zit er in de doos van de A-Track 3-Fase T-Verbinder?

De A-Track 3-Fase T-Verbinder zelf. Rails en spots bestel je apart. De A-Track 3-Fase T-Verbinder wordt op 230V aangesloten, is IP20 en beschermingsklasse I: alleen voor binnen.

Welke uitvoering van de A-Track 3-Fase T-Verbinder kies je?

Links of rechts is de richting van de aftakking, 1 of 2 de kant waar de aardgeleider loopt. De vier uitvoeringen zijn niet onderling uitwisselbaar; de rode lijn op het aansluitschema in de handleiding toont welke waar hoort.

Zijn de zwarte en de witte uitvoering van de A-Track 3-Fase T-Verbinder technisch gelijk?

Ja. Beide uitvoeringen hebben dezelfde maten en dezelfde aansluiting; alleen de kleur verschilt.
