Railverlichting

Railverlichting is een aluminium railprofiel dat op één aansluitpunt aan het net hangt en zelf de stroom naar alle armaturen op de rail brengt. Railspots en hanglampen met een railadapter klikken in het profiel. Je verschuift, plaatst bij of haalt weg zonder aan het plafond te werken.

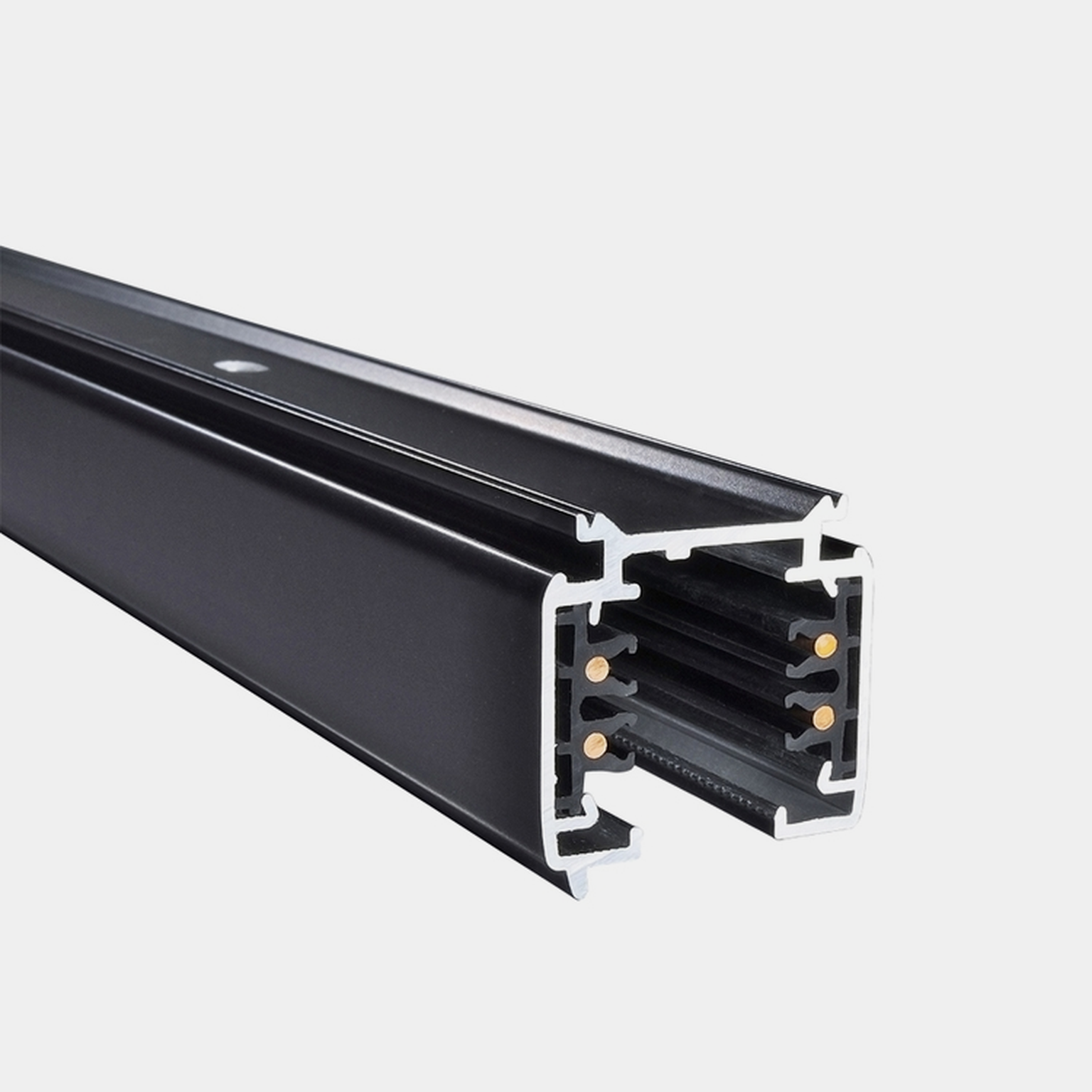

Een 1-fase rail heeft één circuit: alle spots op de rail schakelen en dimmen samen. Een 3-fase rail heeft drie circuits (L1, L2 en L3), elk op 230V, met een gemeenschappelijke nul en aarde. Zo schakel je drie groepen spots op dezelfde rail apart. Profiel en adapter verschillen: een spot voor een 1-fase rail past niet op een 3-fase rail, en omgekeerd.

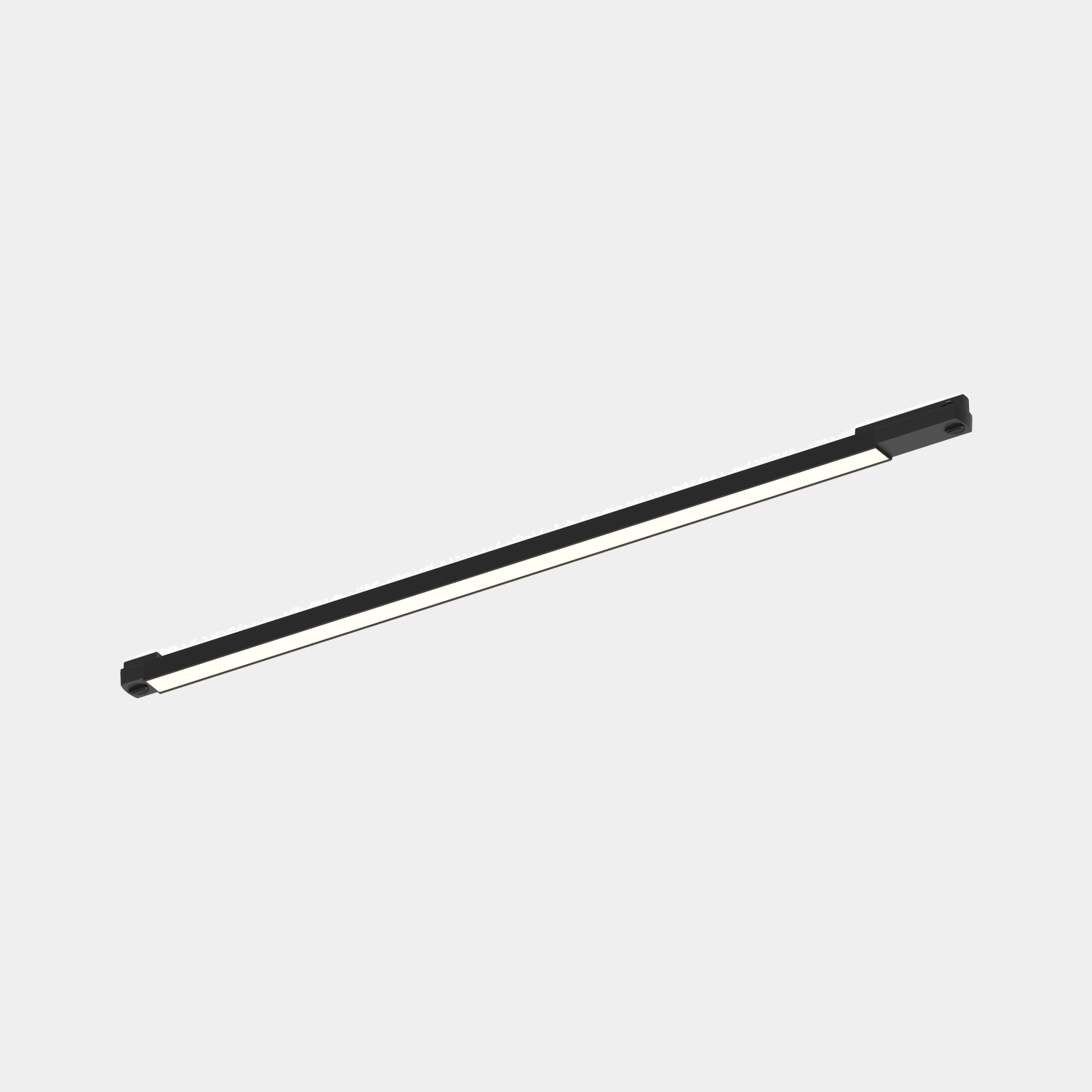

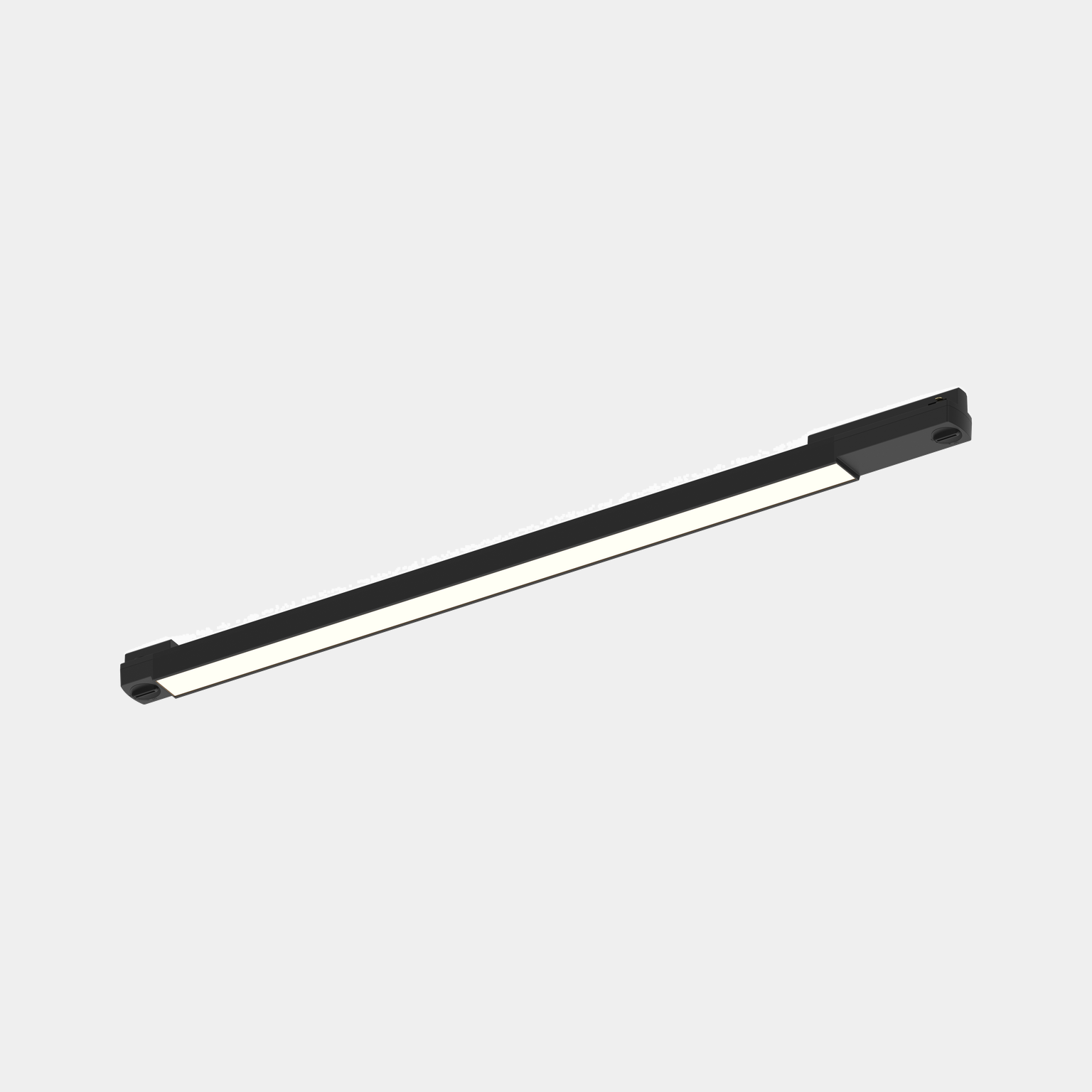

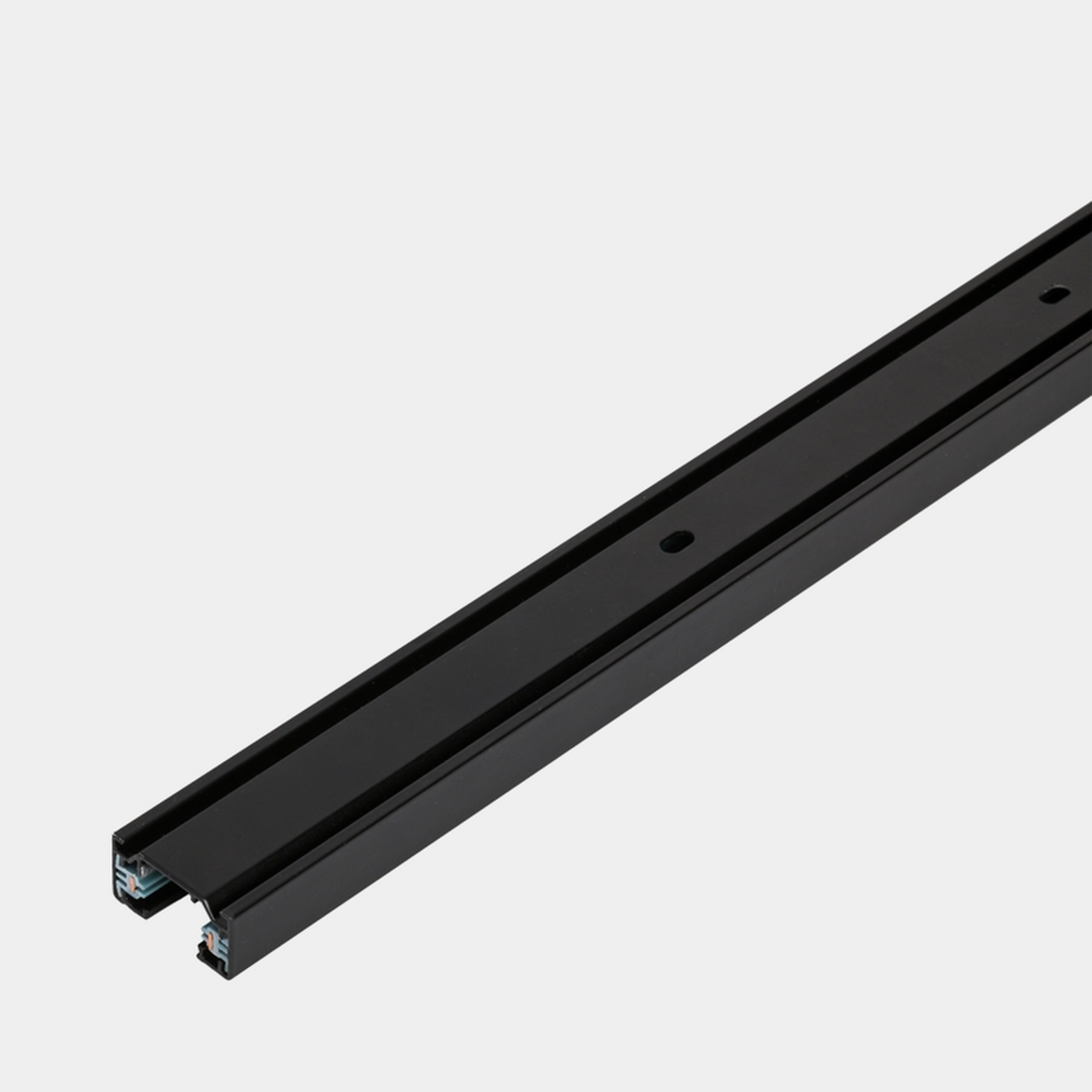

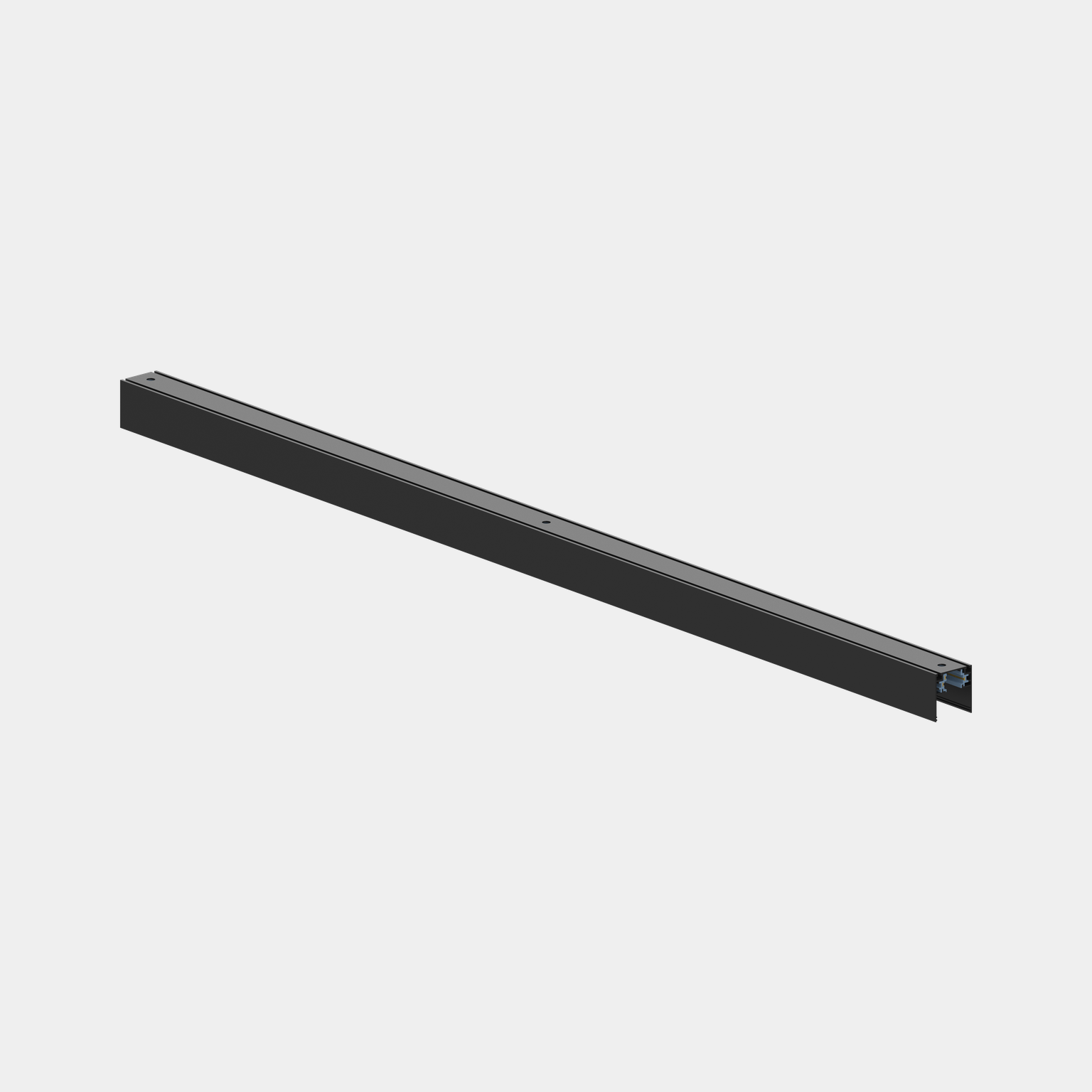

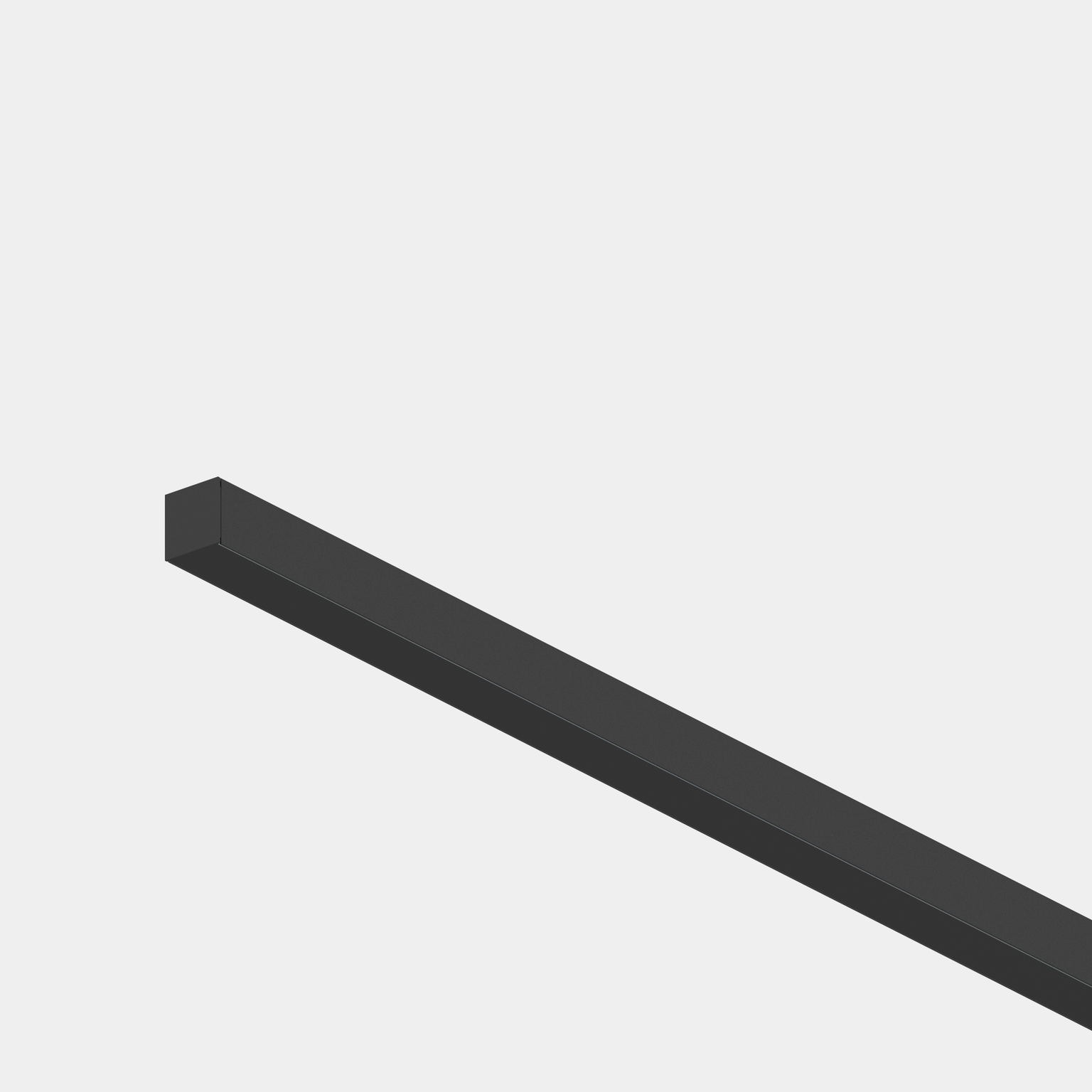

Beide zijn rails van 1,5 m in aluminium, op 230V, in zwart en wit. A-Line is een 1-fase profiel van 38,1 × 40,1 mm met eigen LED-modules (Dot 30, Opal 60 en Opal 90); de voeding klikt overal in het profiel en het afdekprofiel zit in de doos. A-Track bestaat als 1-fase rail van 35 × 18 mm en als 3-fase rail van 35,2 × 35,5 mm, met een volledig gamma voedingen, verbinders, eindkappen en pendeladapters. A-Line-modules passen niet op A-Track.

Nee. A-Line, A-Track 1-fase en A-Track 3-fase worden alle drie rechtstreeks op 230V aangesloten.

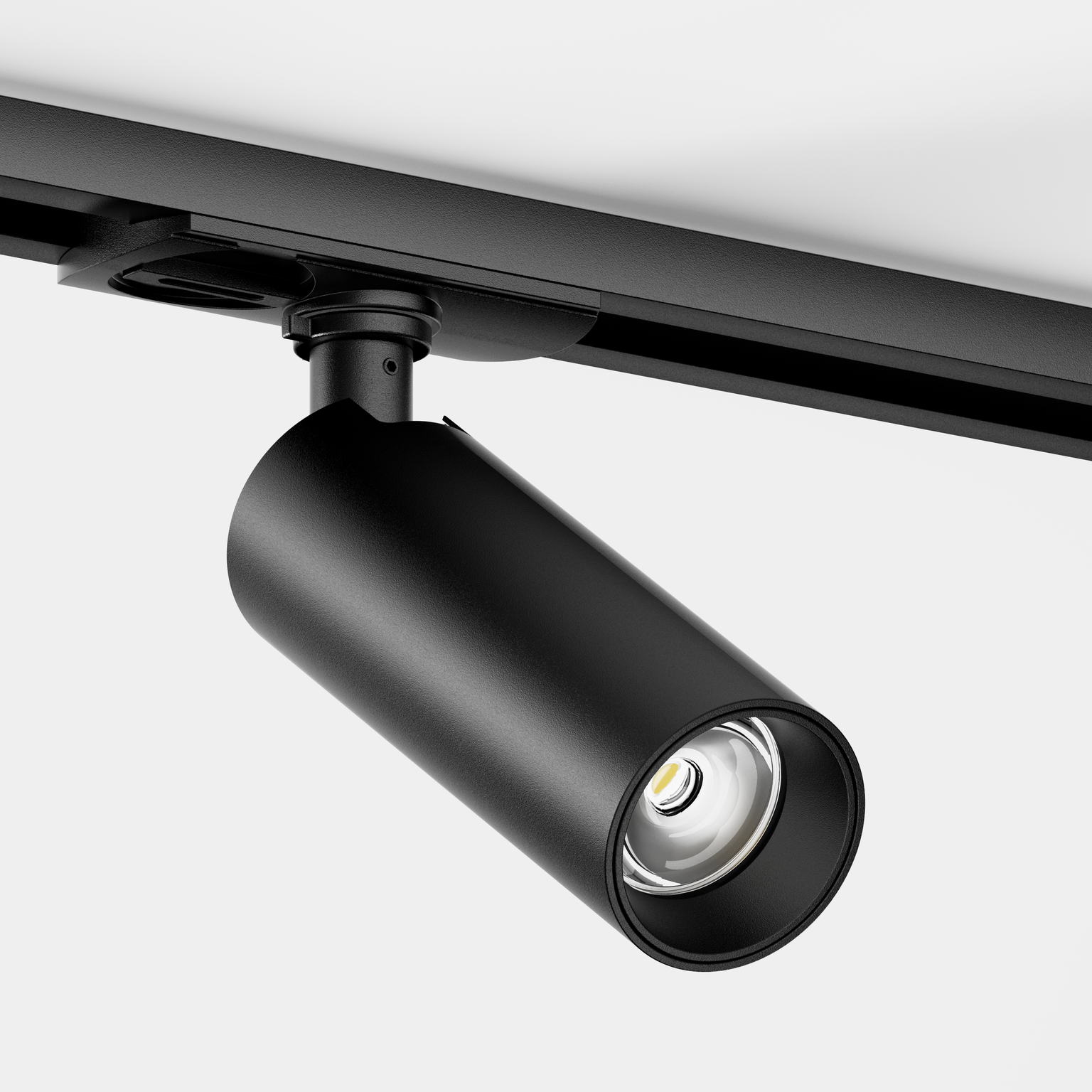

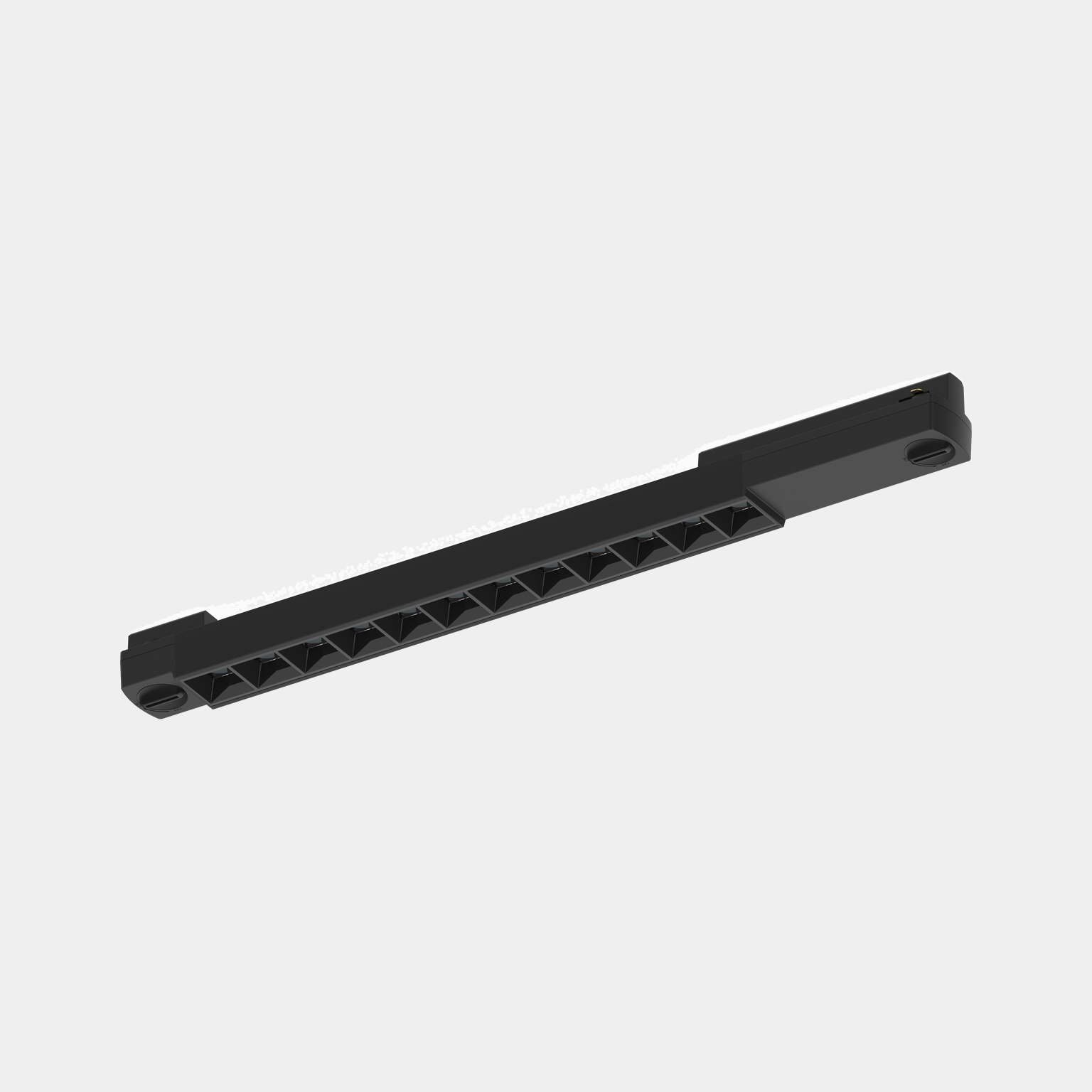

De A-Line-modules Dot 30, Opal 60 en Opal 90, de Tuup Slim 1-Fase Railspot, de Tuup Slim Hanglamp met railadapter en de Connor 1-Fase Railspot. De Tuup 1-Fase Railspot en spots voor een 3-fase rail passen niet op de A-Line.

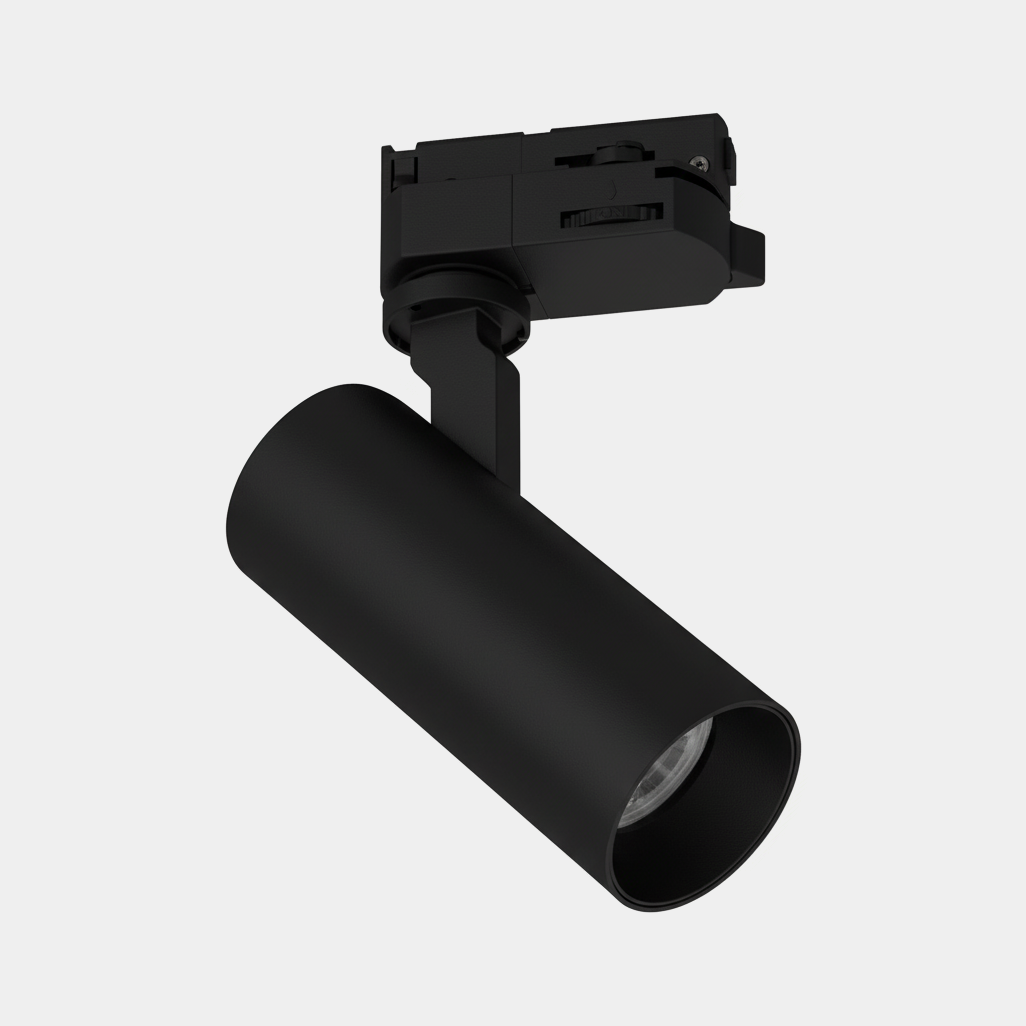

Elke railspot met een 1-fase adapter, zoals de Tuup 1-Fase Railspot, de Tuup Slim 1-Fase Railspot, de Connor 1-Fase Railspot en de Tuup Slim Hanglamp met railadapter. A-Line-modules en spots voor een 3-fase rail passen niet.

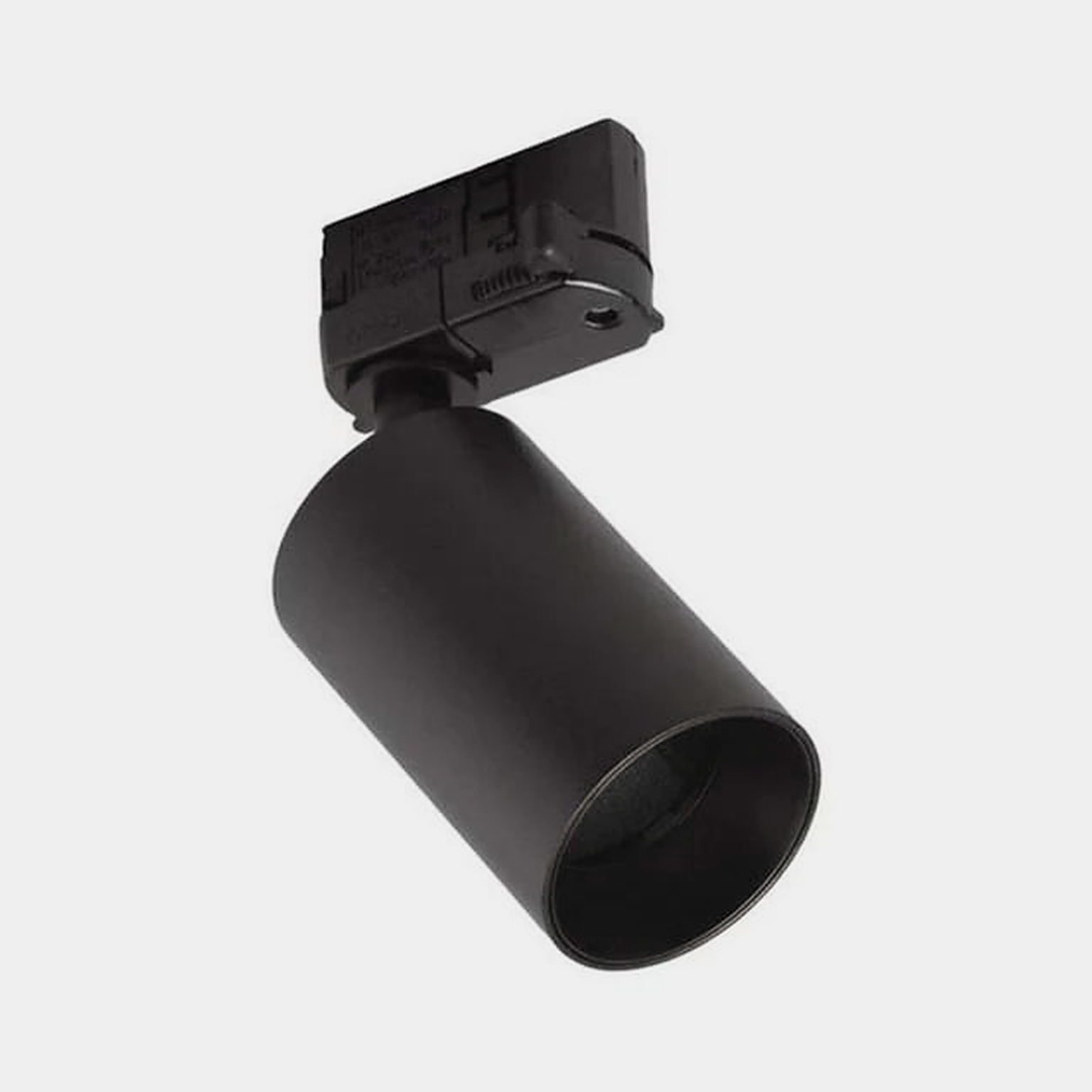

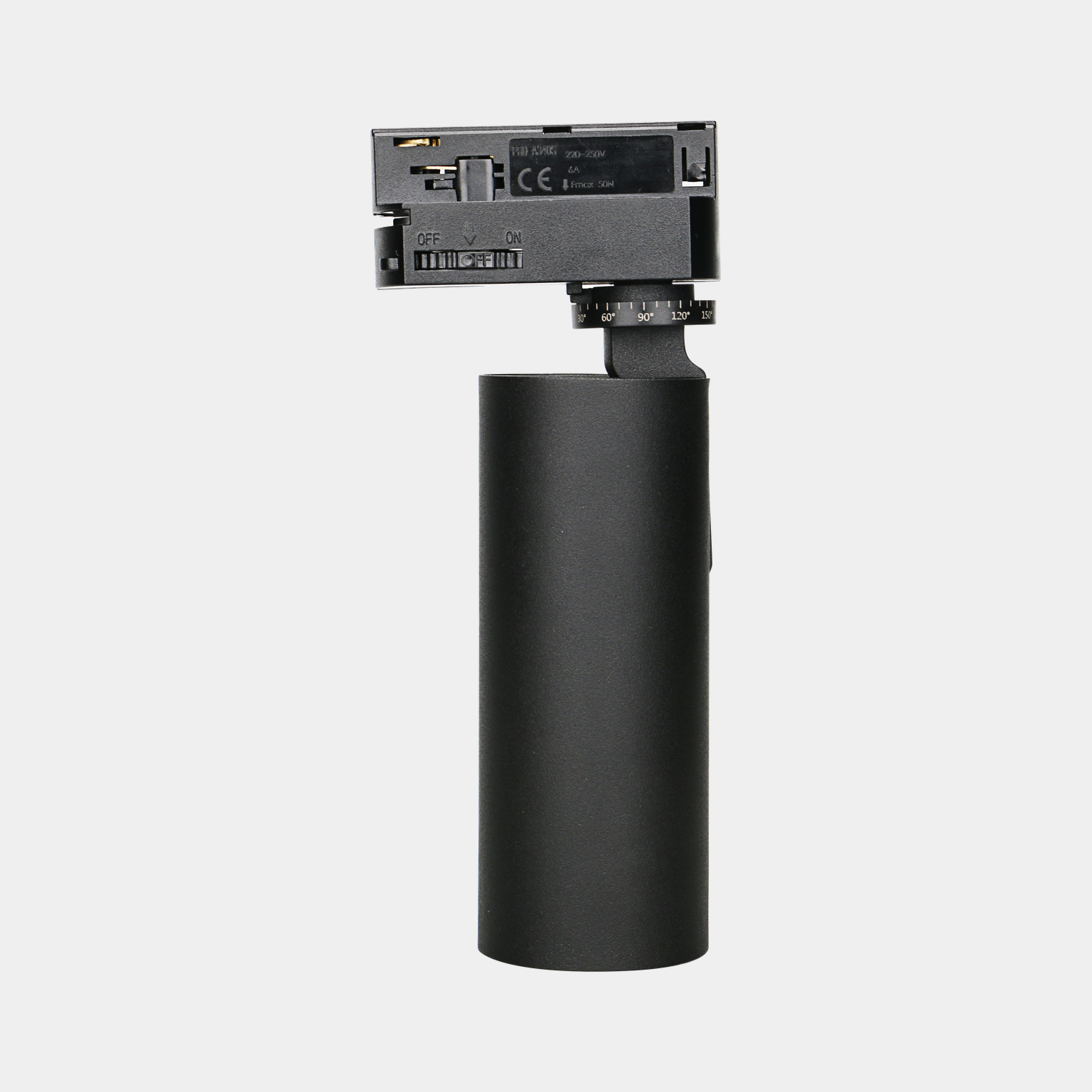

Elke railspot met een 3-fase adapter, zoals de Tuup 3-Fase Railspot, de Connor 3-Fase Railspot en de Prisma 24 3-Fase Railspot. Spots voor een 1-fase rail passen niet.

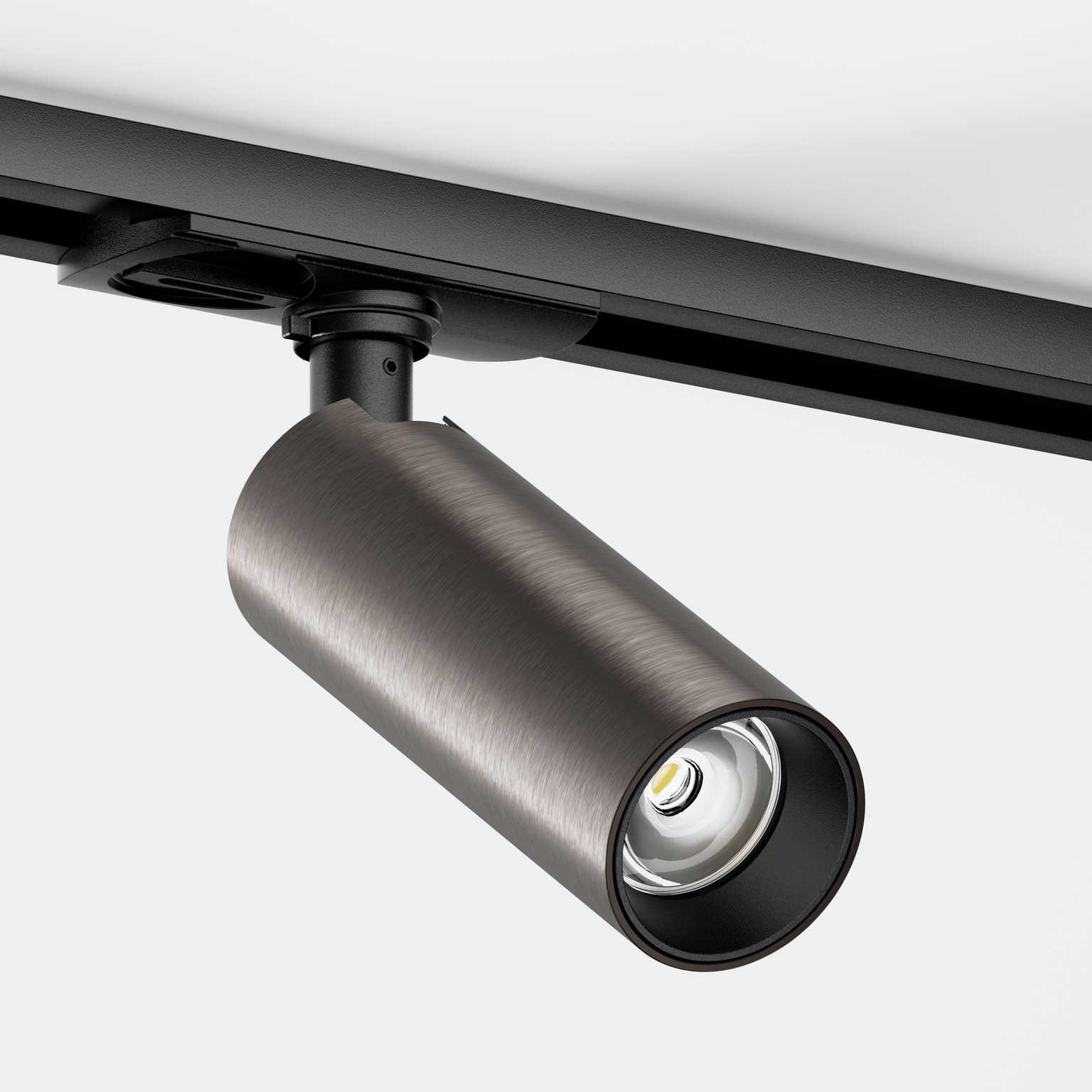

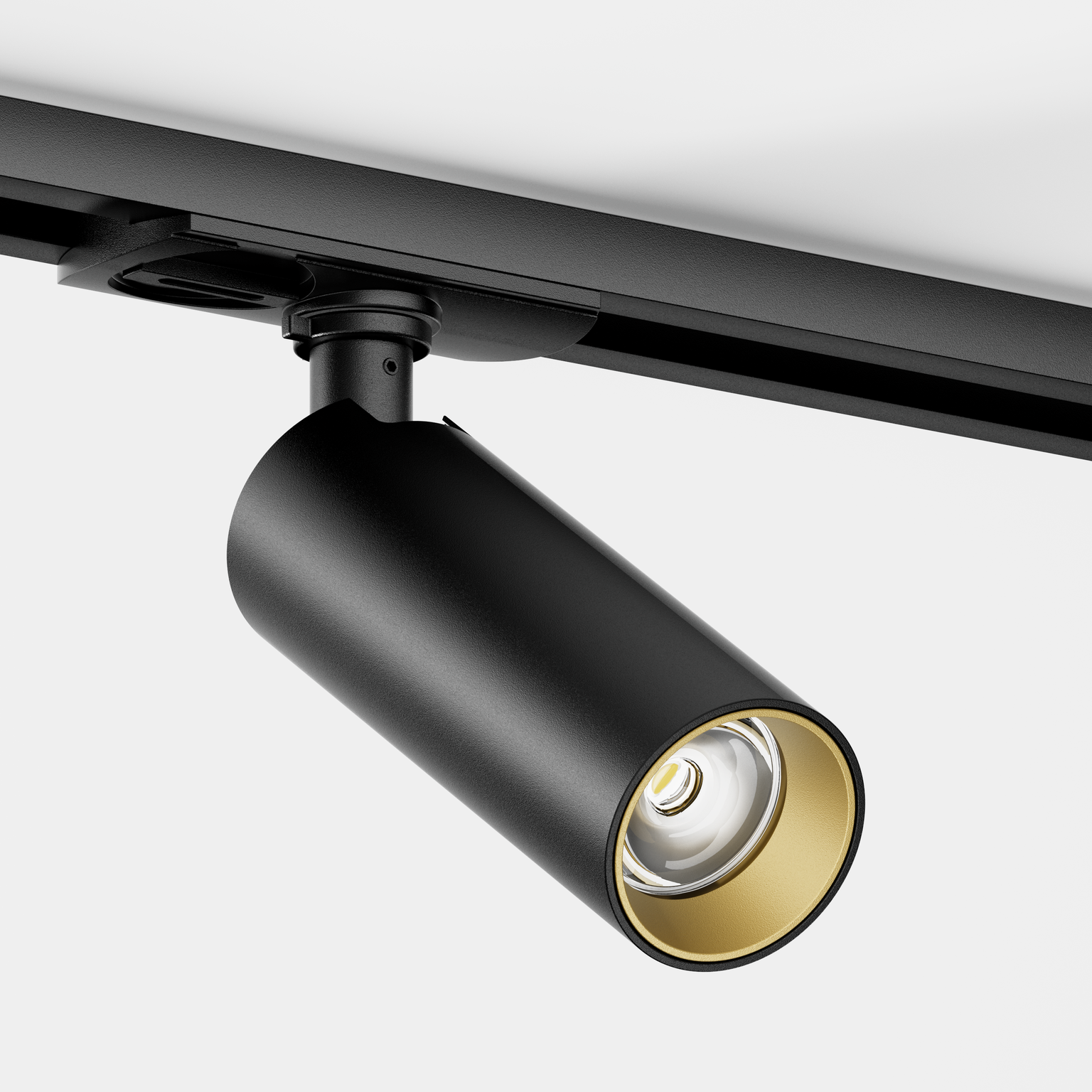

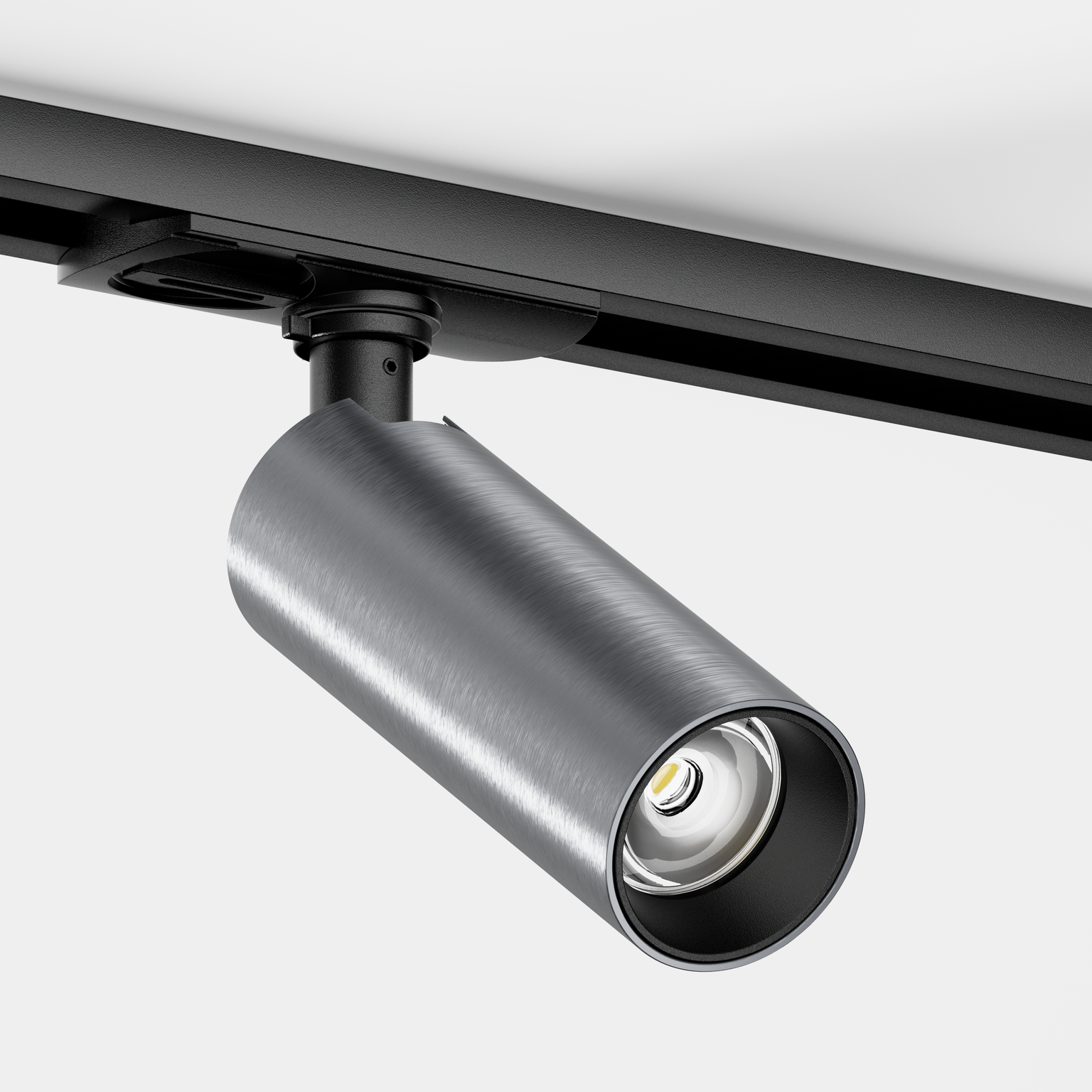

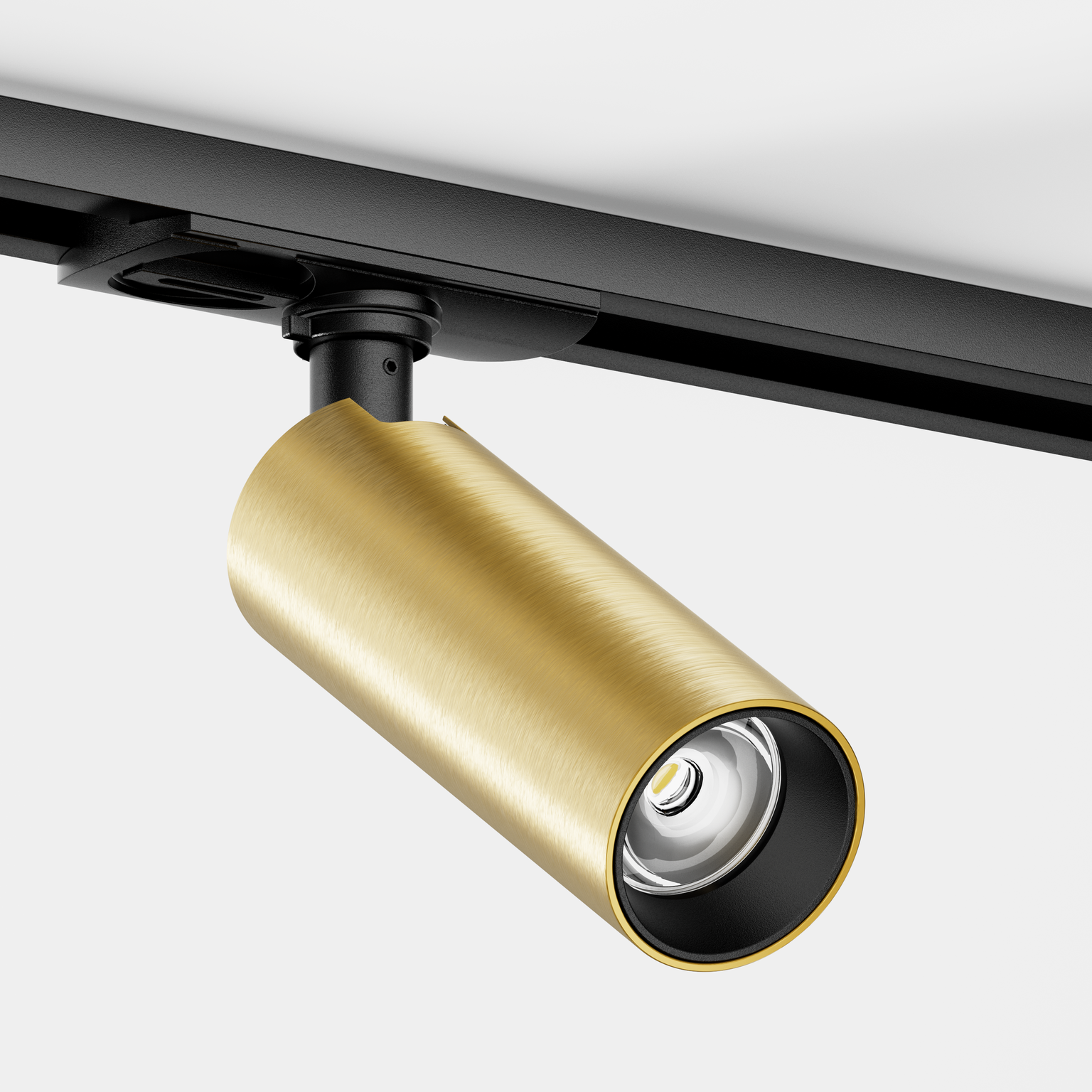

Ja. De behuizing blijft zwart of wit, de tube schuif je eraf. De losse Tuup Slim Tube bestaat in geborsteld messing, geborsteld brons en Gun metal, en er is een gouden insert rond de lichtopening. Die onderdelen bestel je apart.

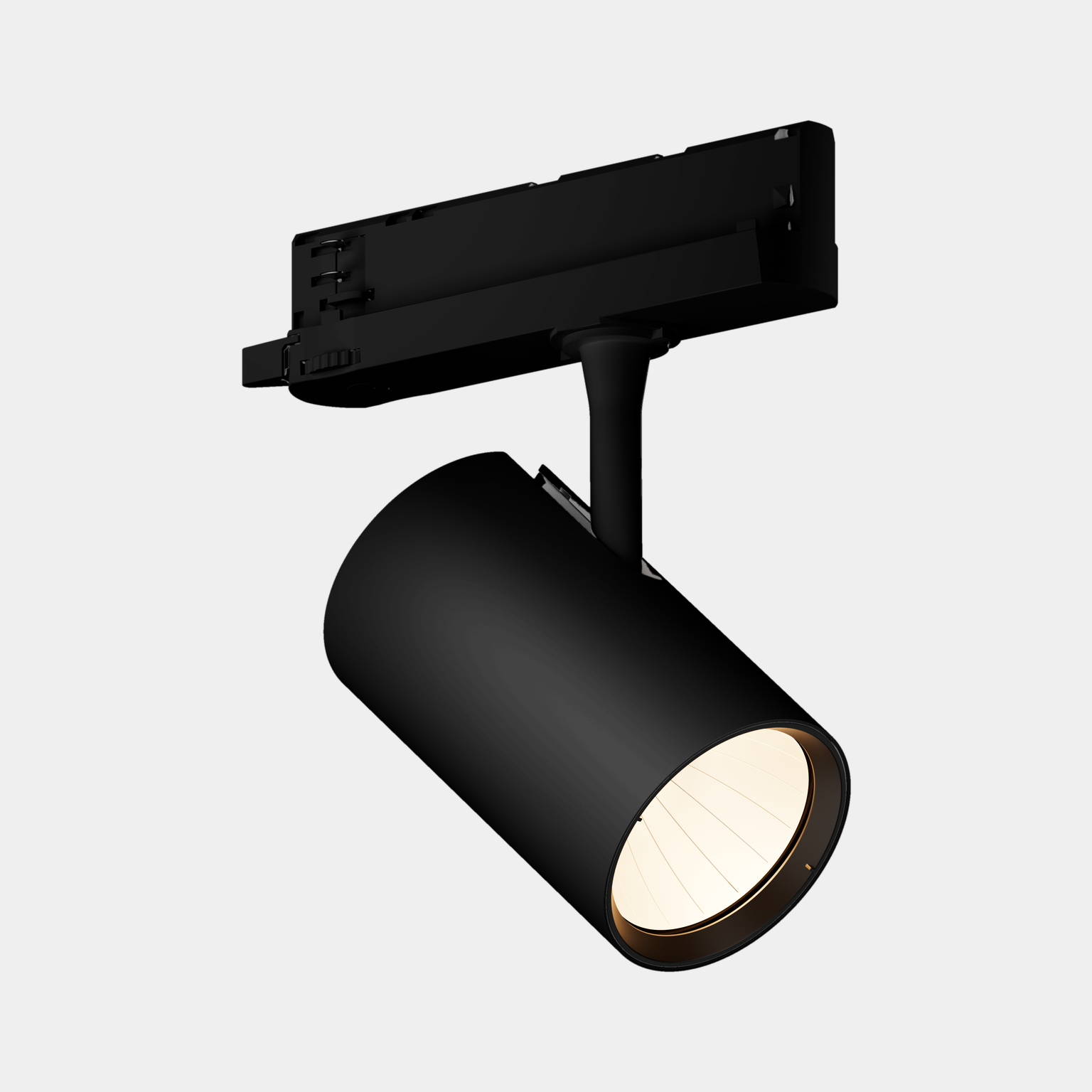

De spots met geïntegreerde LED — de A-Line-modules en de Tuup 1-Fase en 3-Fase Railspot — zijn dimbaar met een TRIAC-dimmer (fase-aansnijding) in de kring van de rail. Op een 1-fase rail dimmen alle spots samen. De Prisma 24 3-Fase Railspot is niet dimbaar: op zijn circuit hoort geen dimmer. Bij de GU10-spots (Connor, Tuup Slim) hangt het dimmen af van de LED-lamp die je kiest.

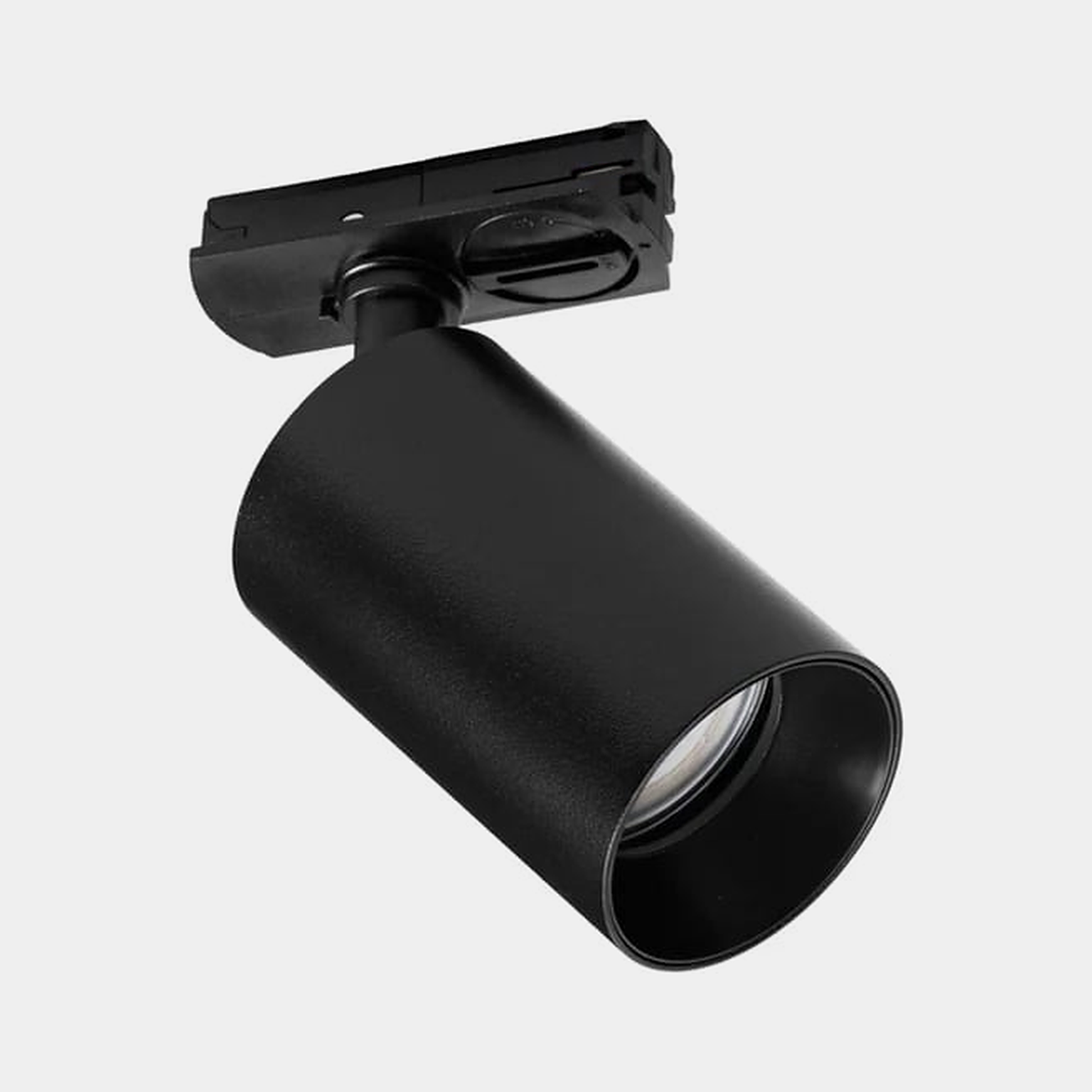

De lamp zit niet in de doos. In de Connor 1-Fase en 3-Fase Railspot past een GU10-LED-lamp met een reflectordiameter van 50 mm — de maat die in de handel PAR16 heet. In de Tuup Slim 1-Fase Railspot en de Tuup Slim Hanglamp past een GU10-LED-lamp met een reflectordiameter van 35 mm — de maat die in de handel MR11 heet.

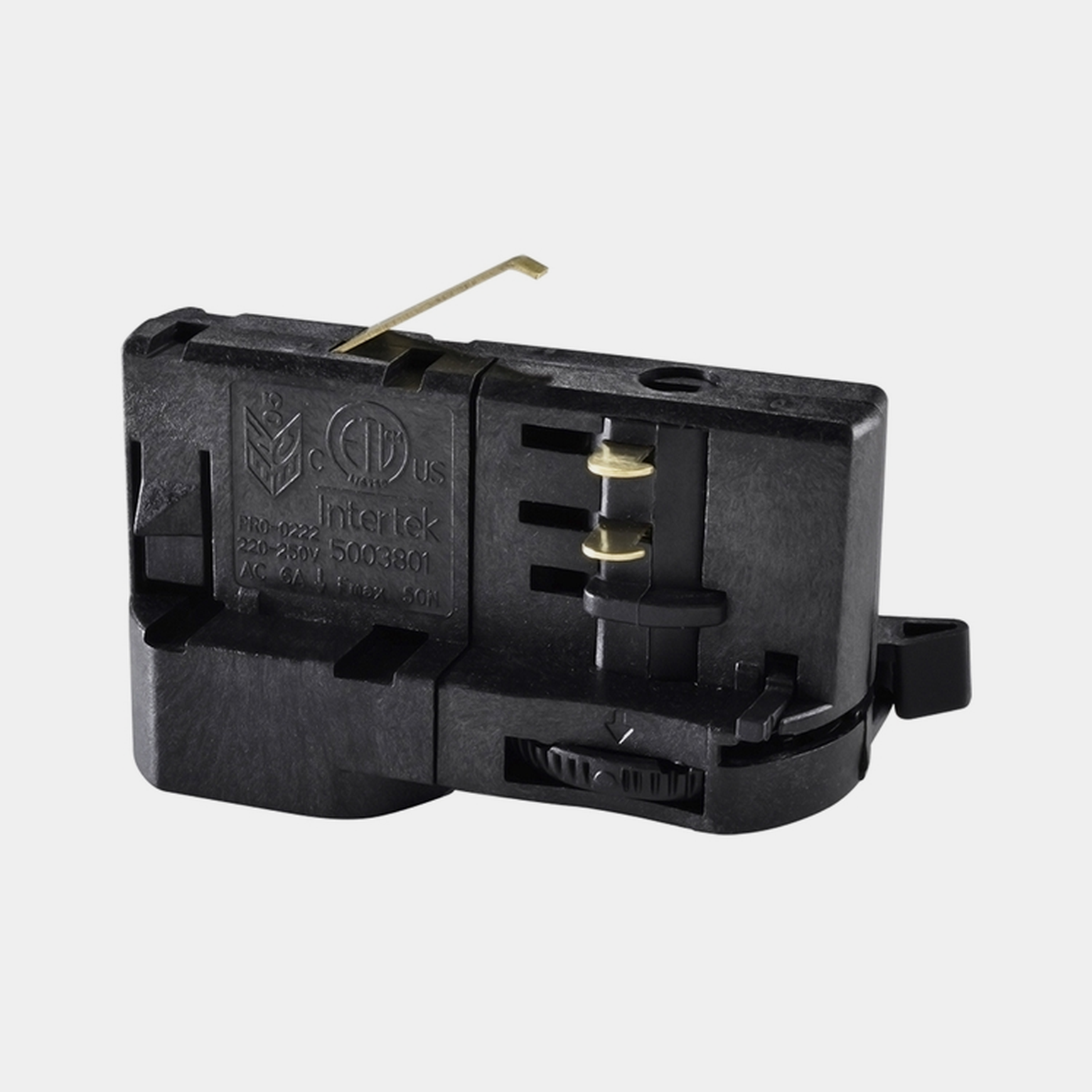

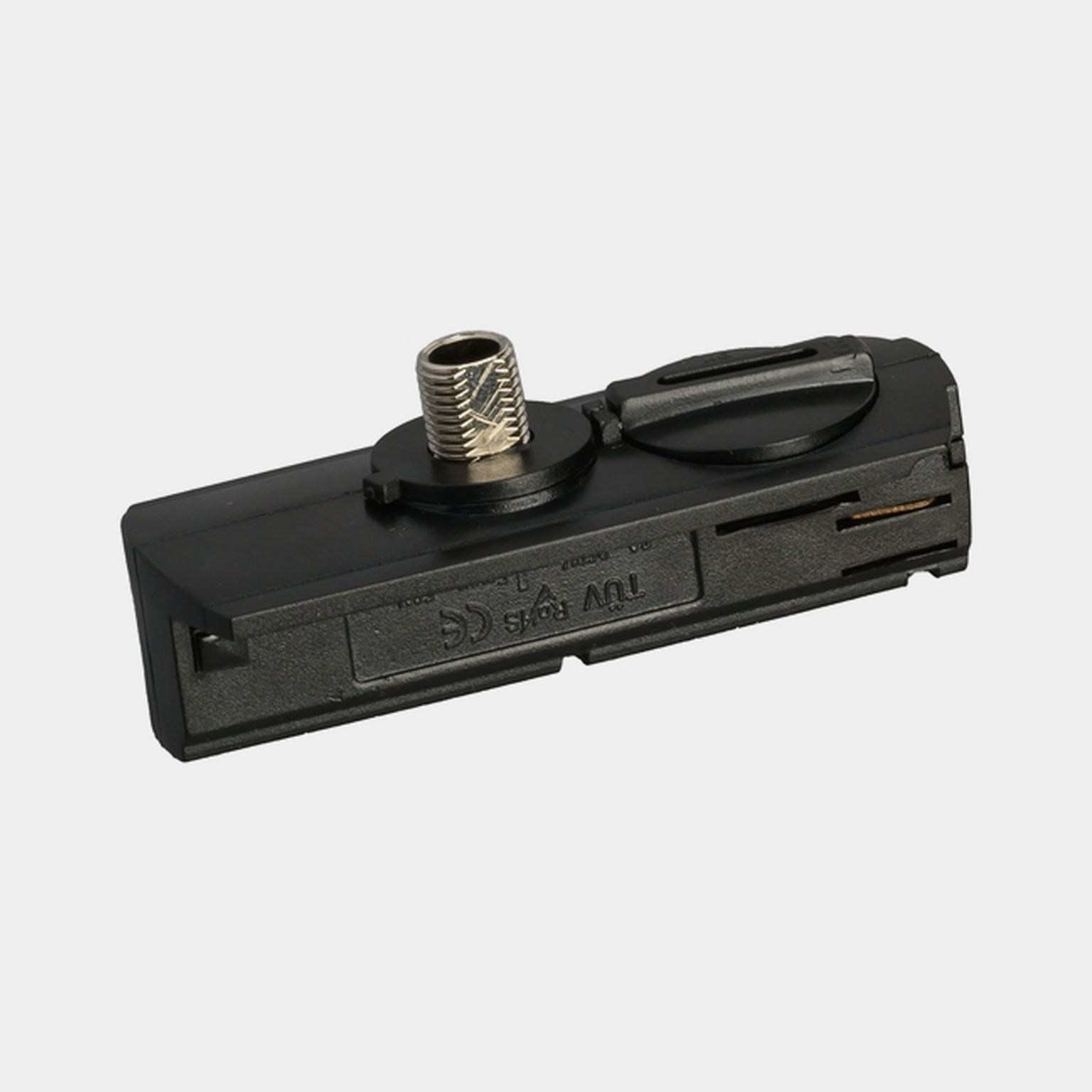

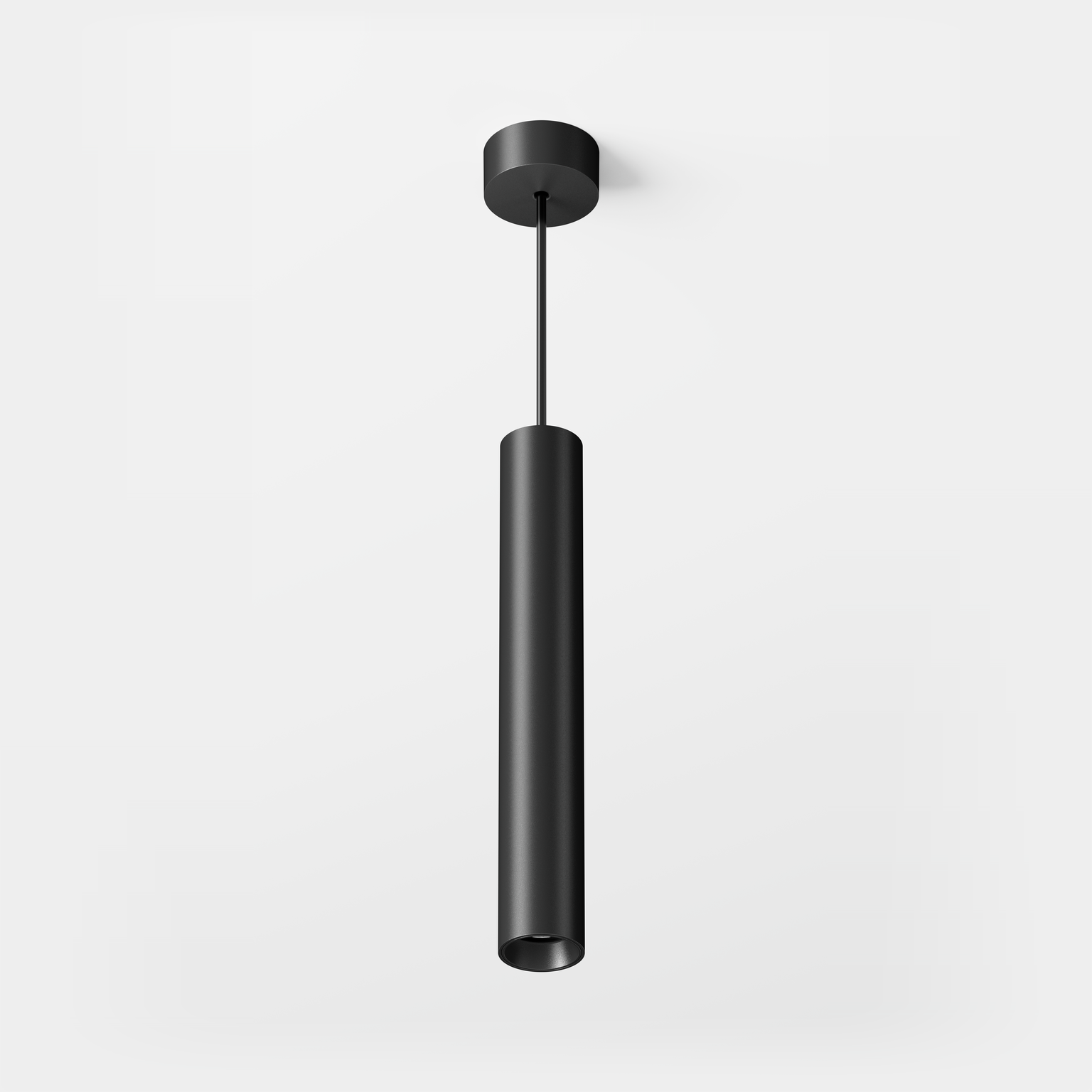

Ja. De Tuup Slim Hanglamp heeft een rozet én een 1-fase railadapter in de doos, met een snoer van 1500 mm. Voor een andere hanglamp met snoer bestaan de A-Track 1-Fase en 3-Fase Pendeladapter: de adapter klikt in de rail en neemt daar de stroom af, het snoer van de hanglamp wordt eraan bevestigd.

A-Line 1,5 m 1-Fase Rail: het profiel, de voeding, de eindkappen, het afdekprofiel en de handleiding. A-Track 1,5 m 1-Fase Rail: het profiel, de voeding en de eindkappen. A-Track 1,5 m 3-Fase Rail: alleen het profiel; voeding en eindkappen bestel je apart. Spots, verbinders en pendelsets bestel je bij alle drie apart.

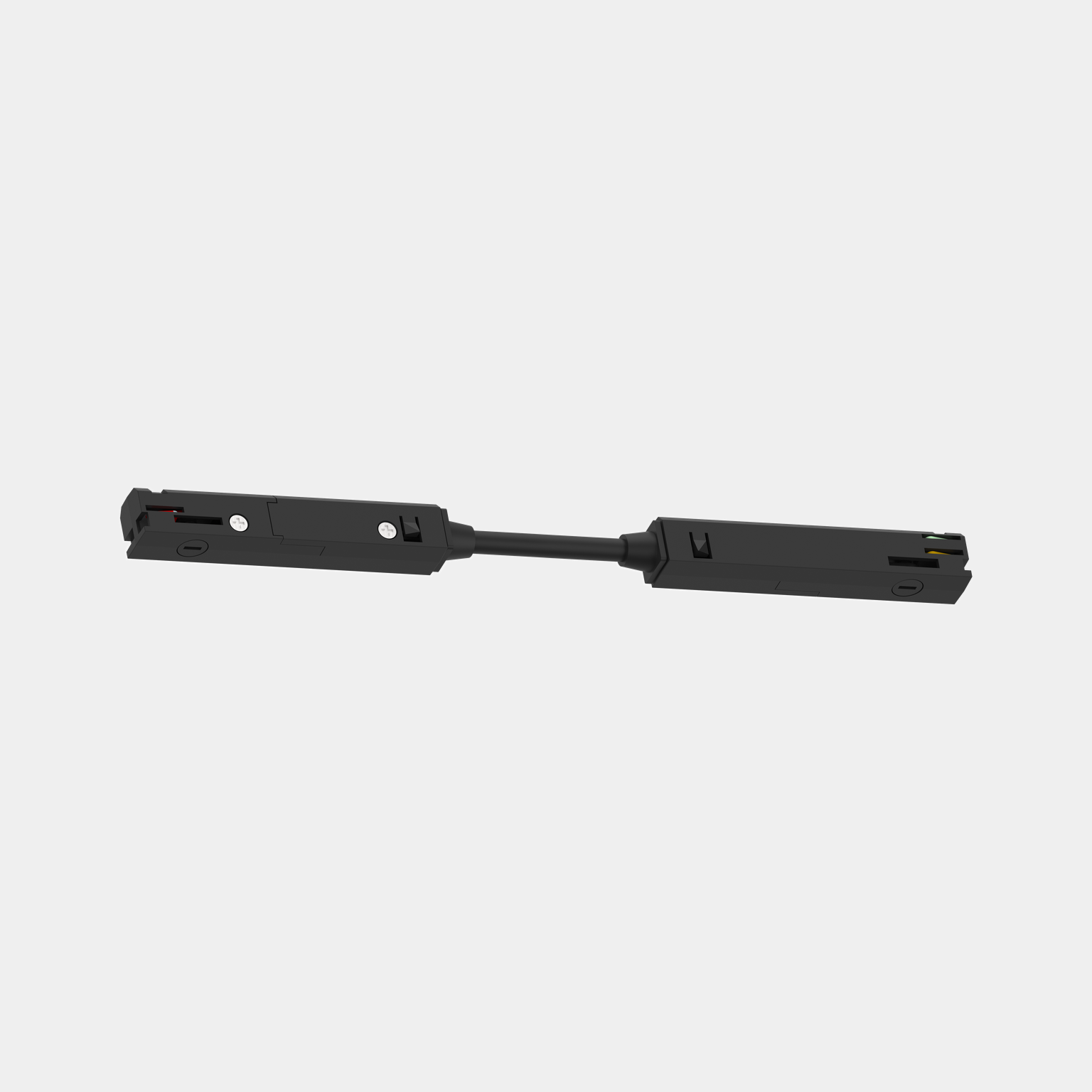

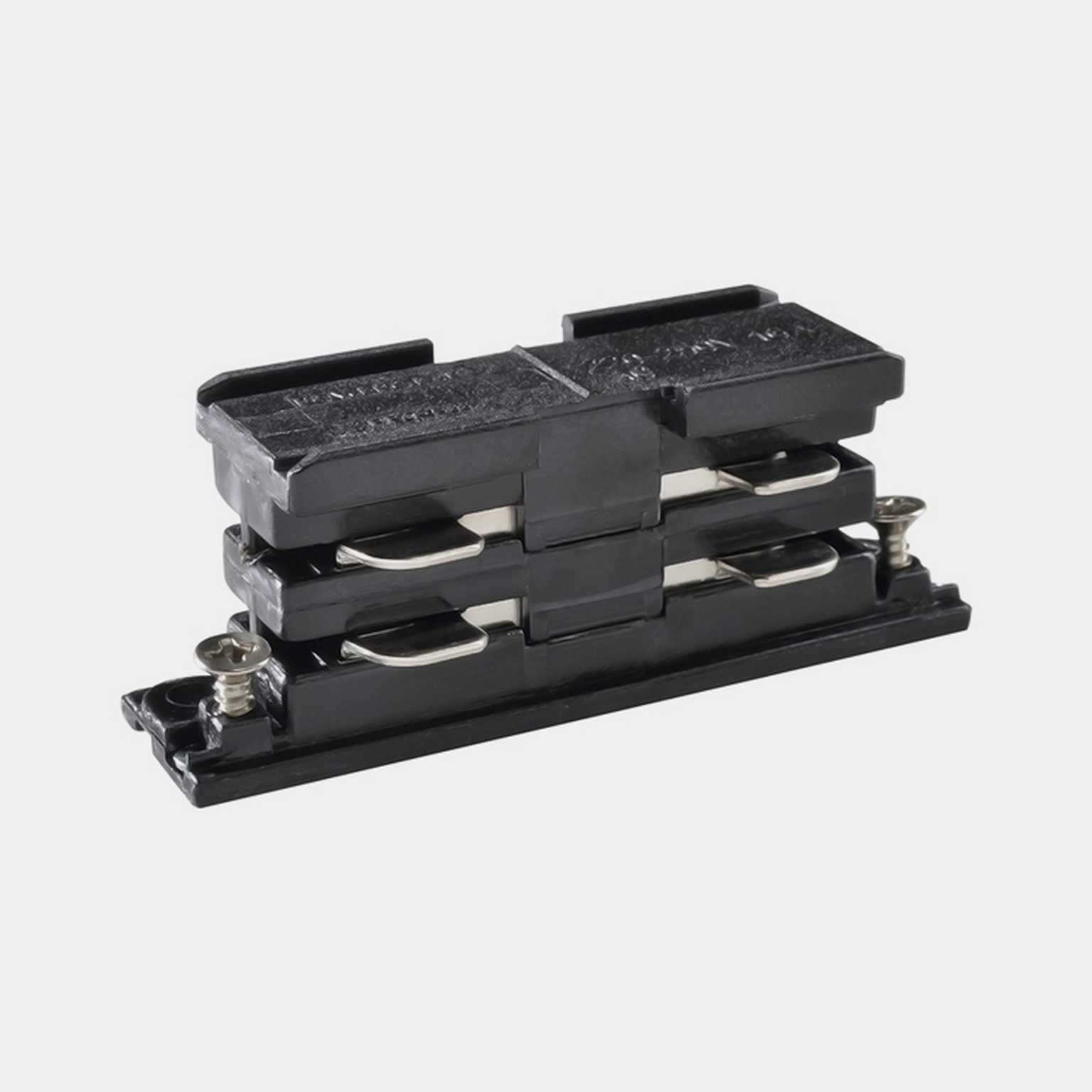

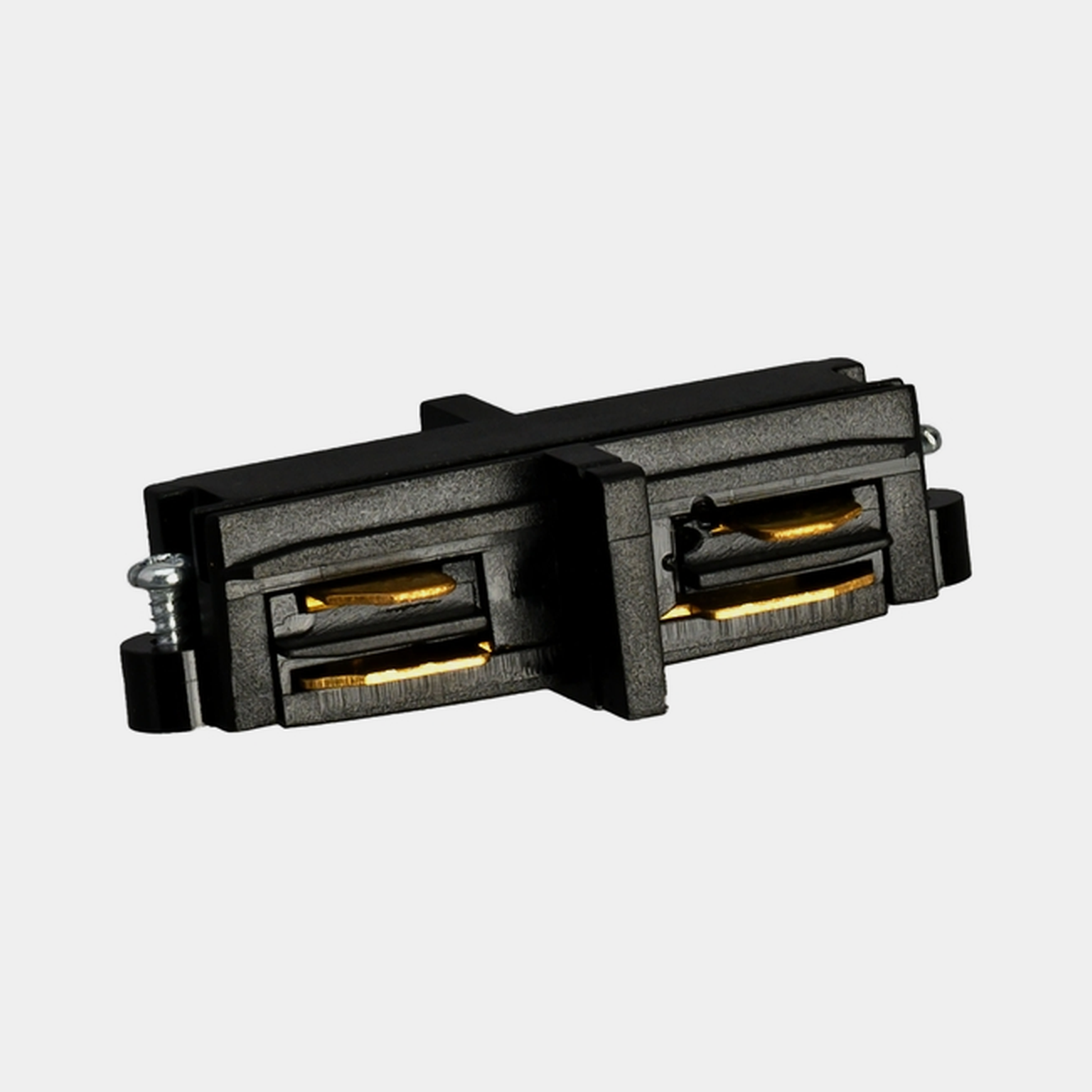

Elke rail is 1,5 m. Je koppelt rails in lijn met een rechte verbinder 180°. Op één voeding van de A-Track 1-fase rail sluit je tot 15 m rail aan, met een maximum van 10A en 2200W.

Ja, een A-Track-rail kort je in met een metaalzaag. Zorg voor een rechte zaagsnede en sluit het nieuwe uiteinde af met een eindkap of een verbinder.

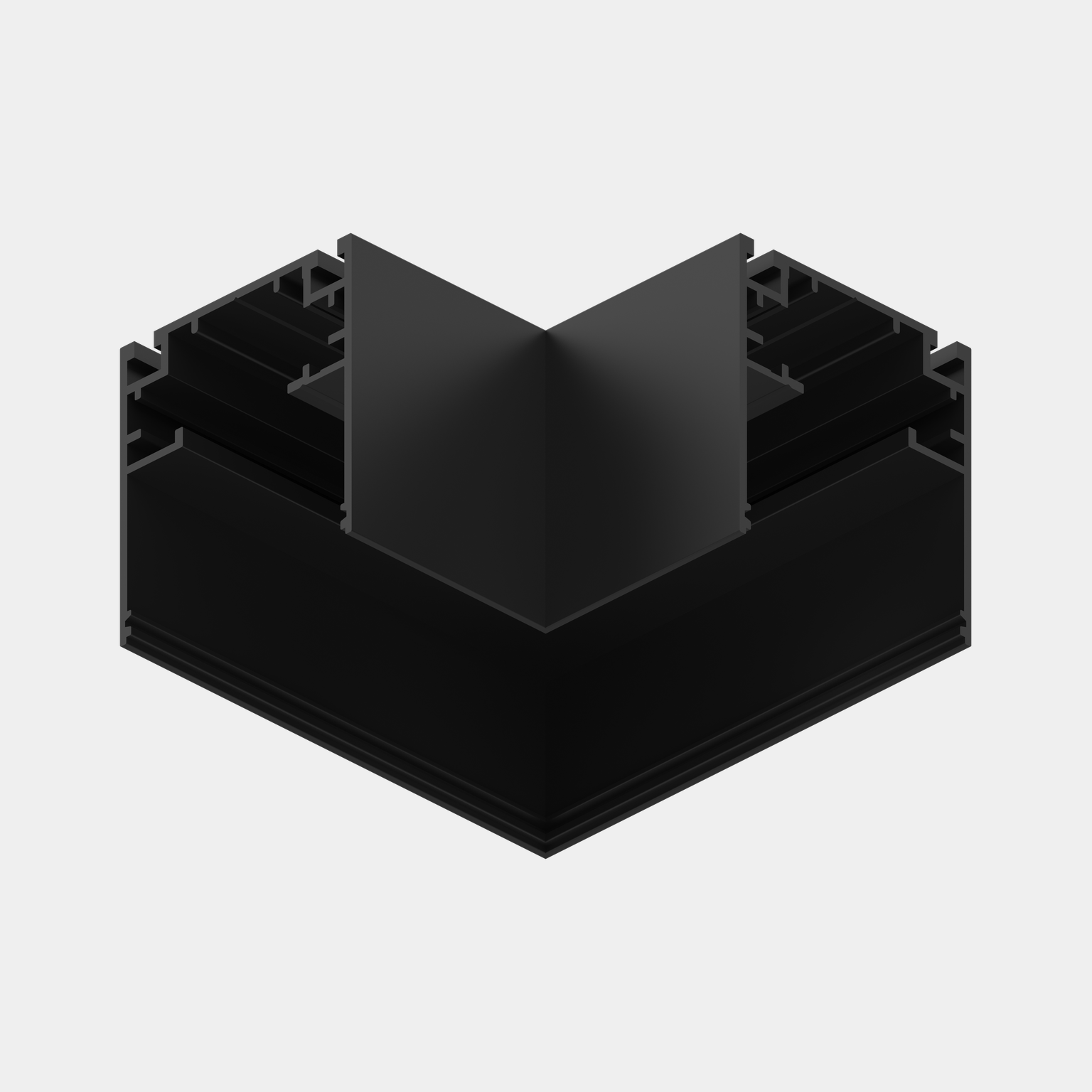

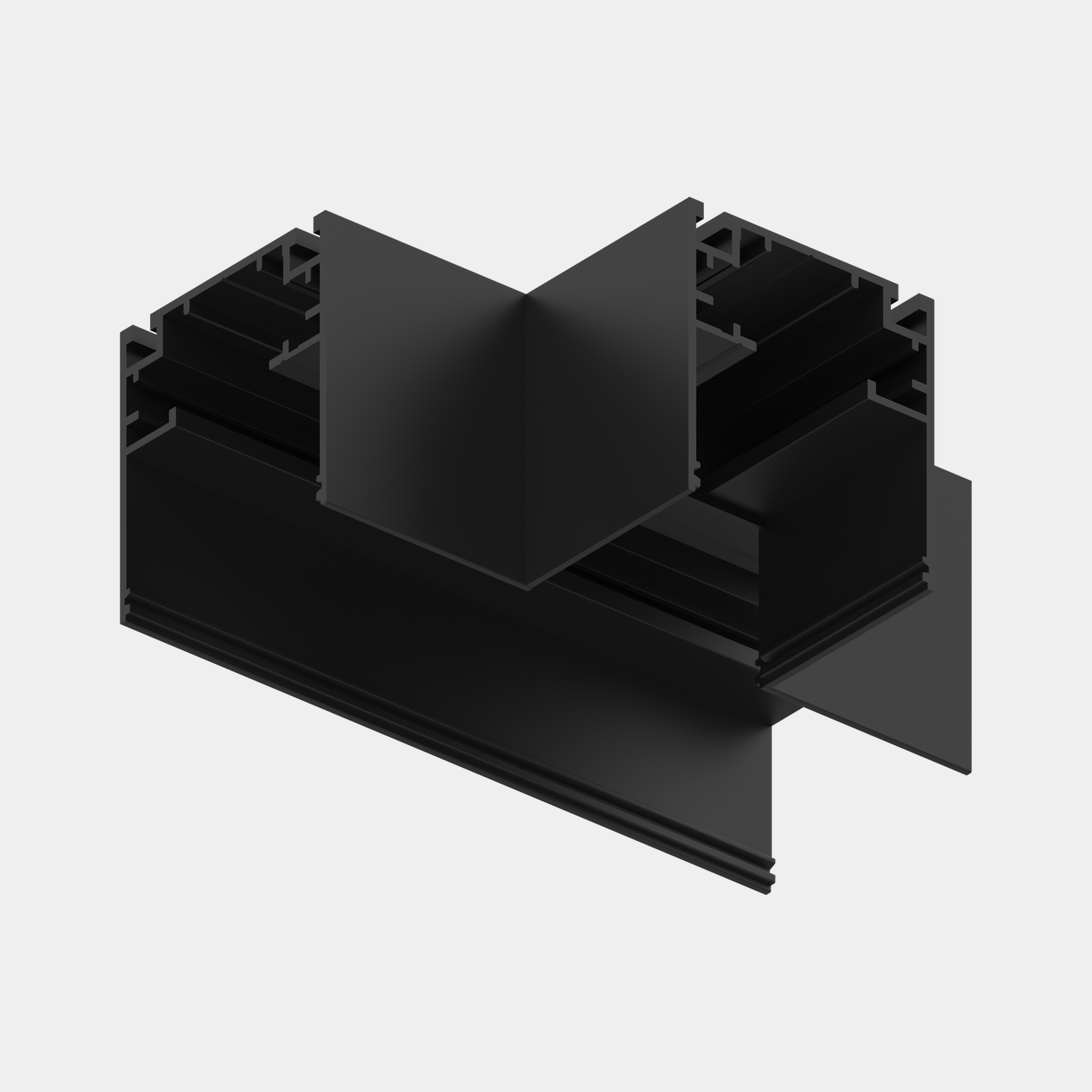

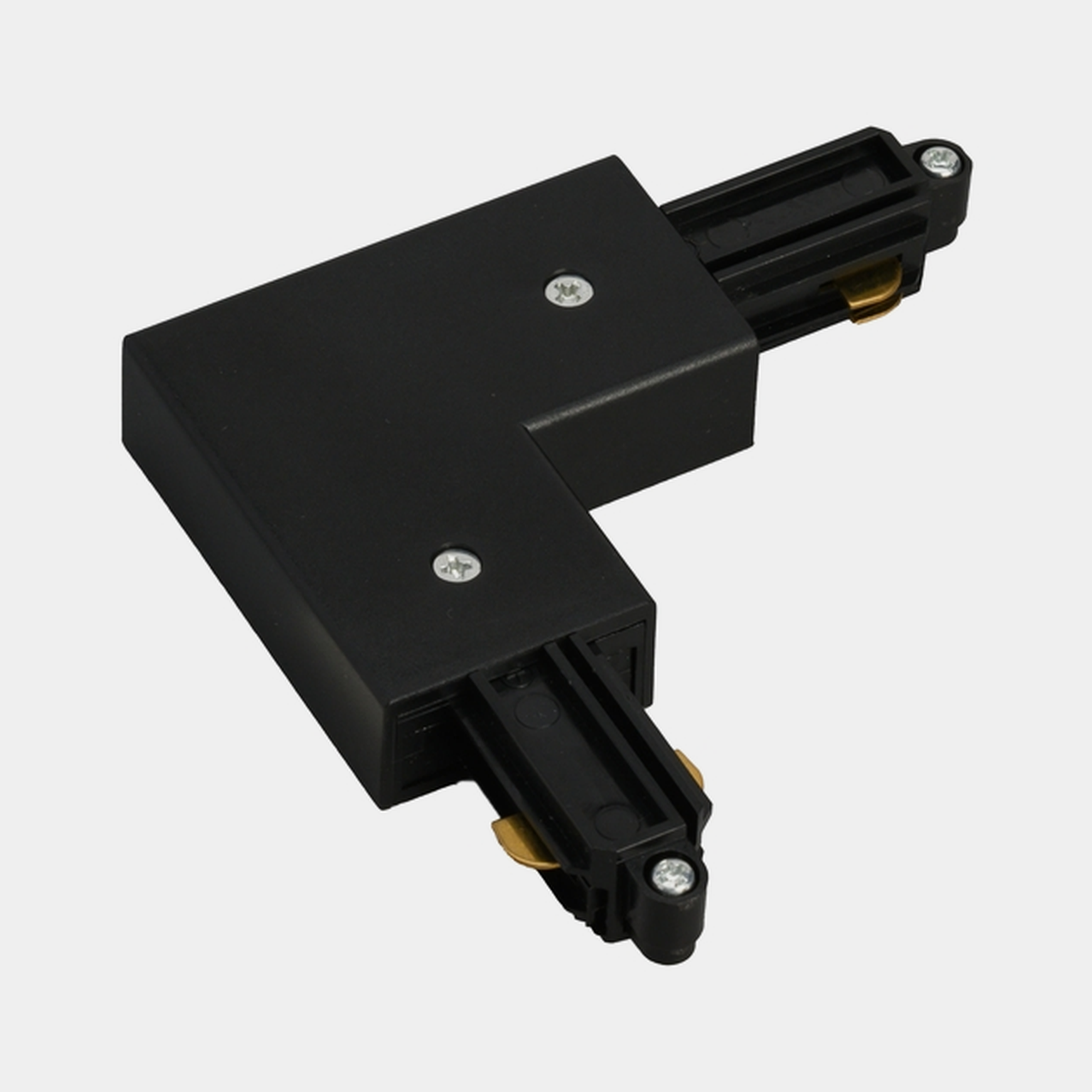

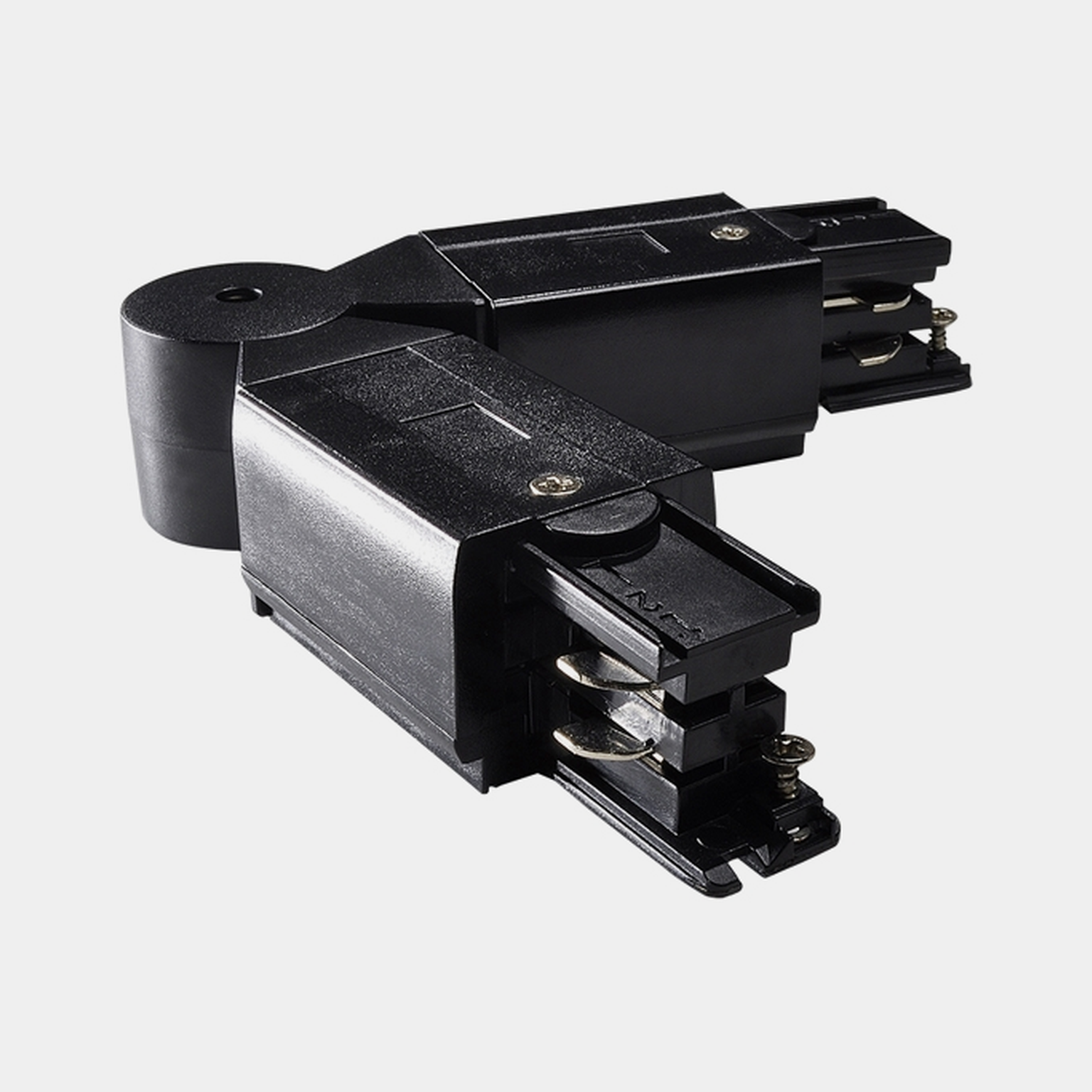

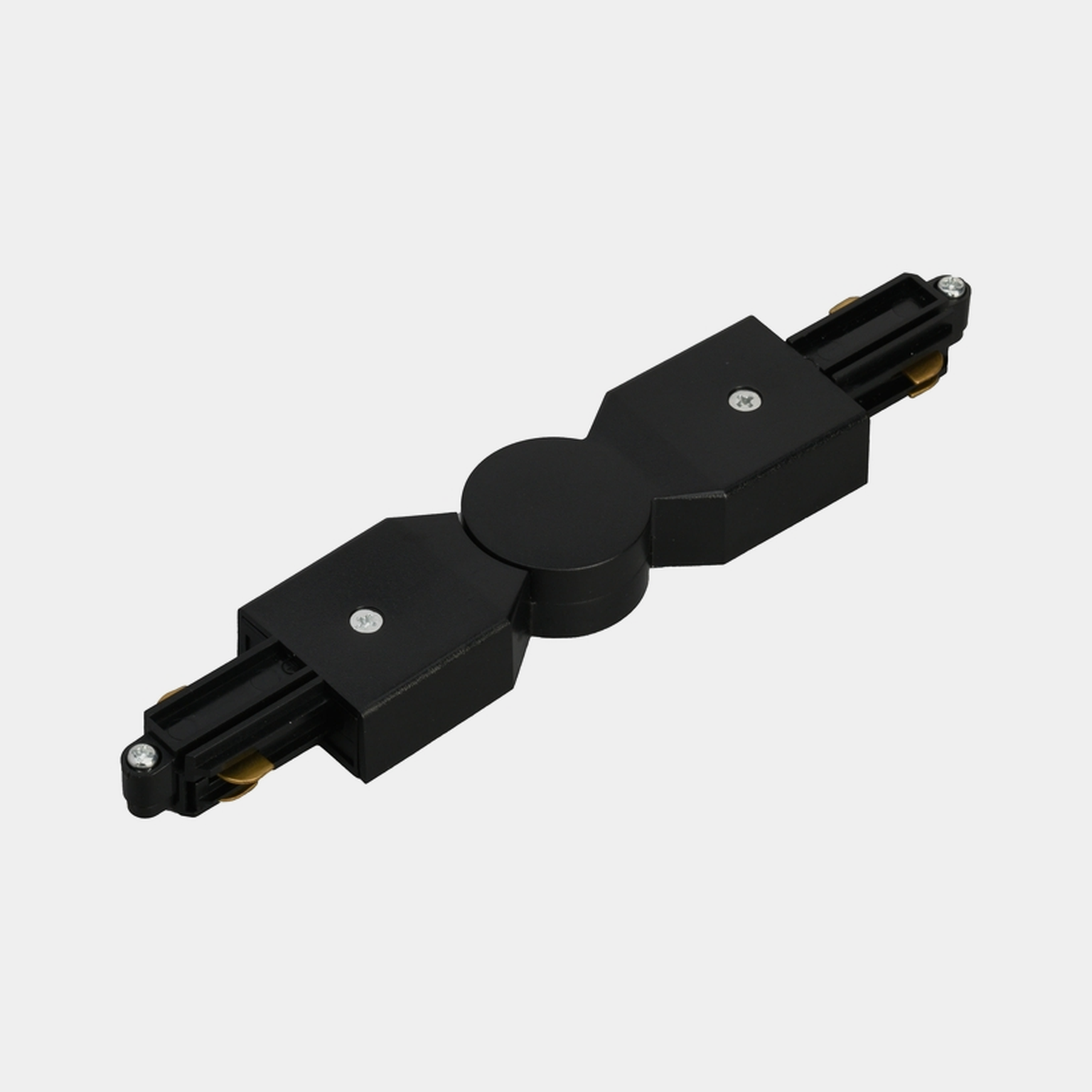

Met een hoekverbinder 90° of een T-verbinder; die bestaan voor A-Line, A-Track 1-fase en A-Track 3-fase. Bij A-Track stel je met een scharnierverbinder de hoek ter plaatse in. Bij A-Line bestaan de hoek- en T-verbinder uit een aluminium stuk met hetzelfde profiel als de rail, een elektrisch deel en verbindingsplaatjes.

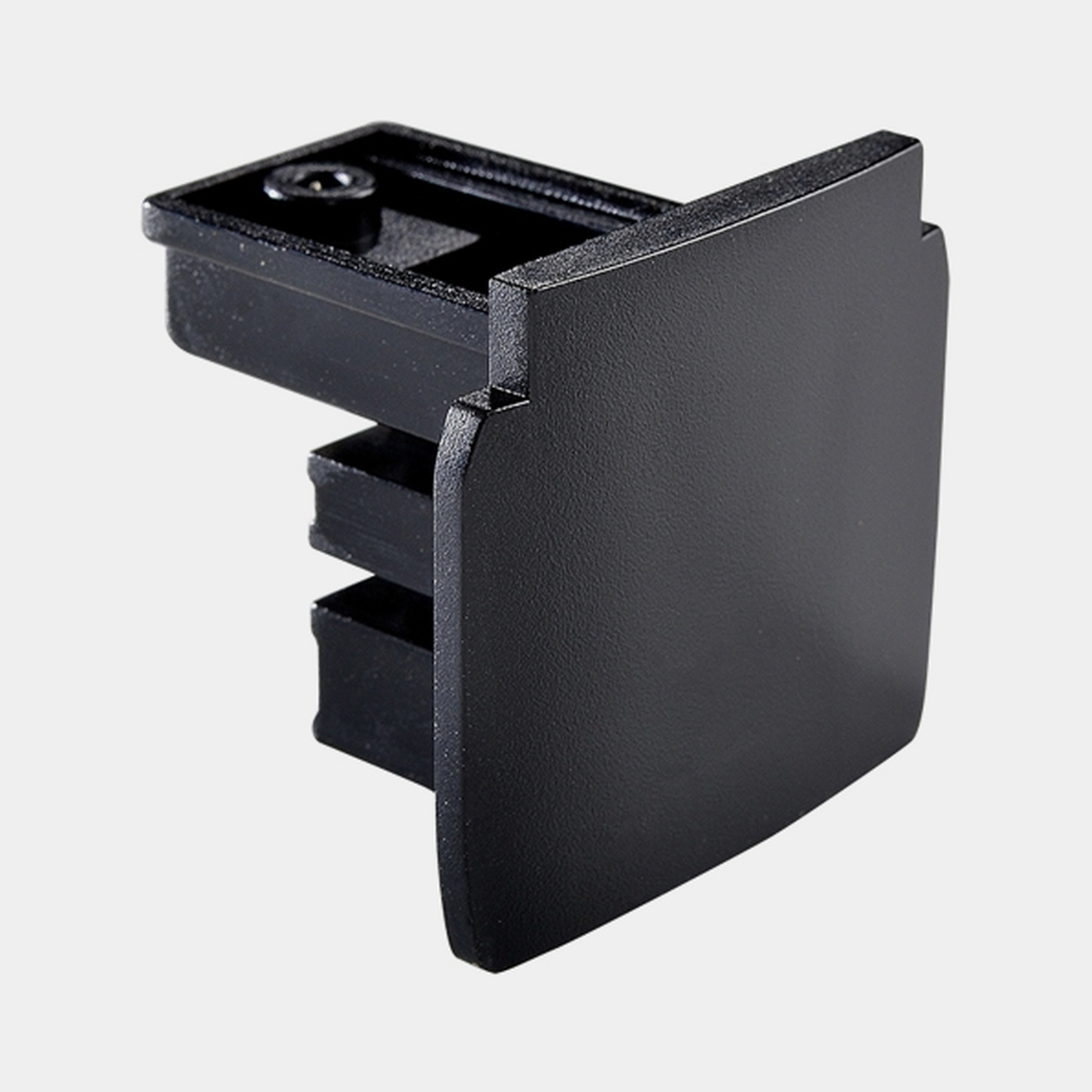

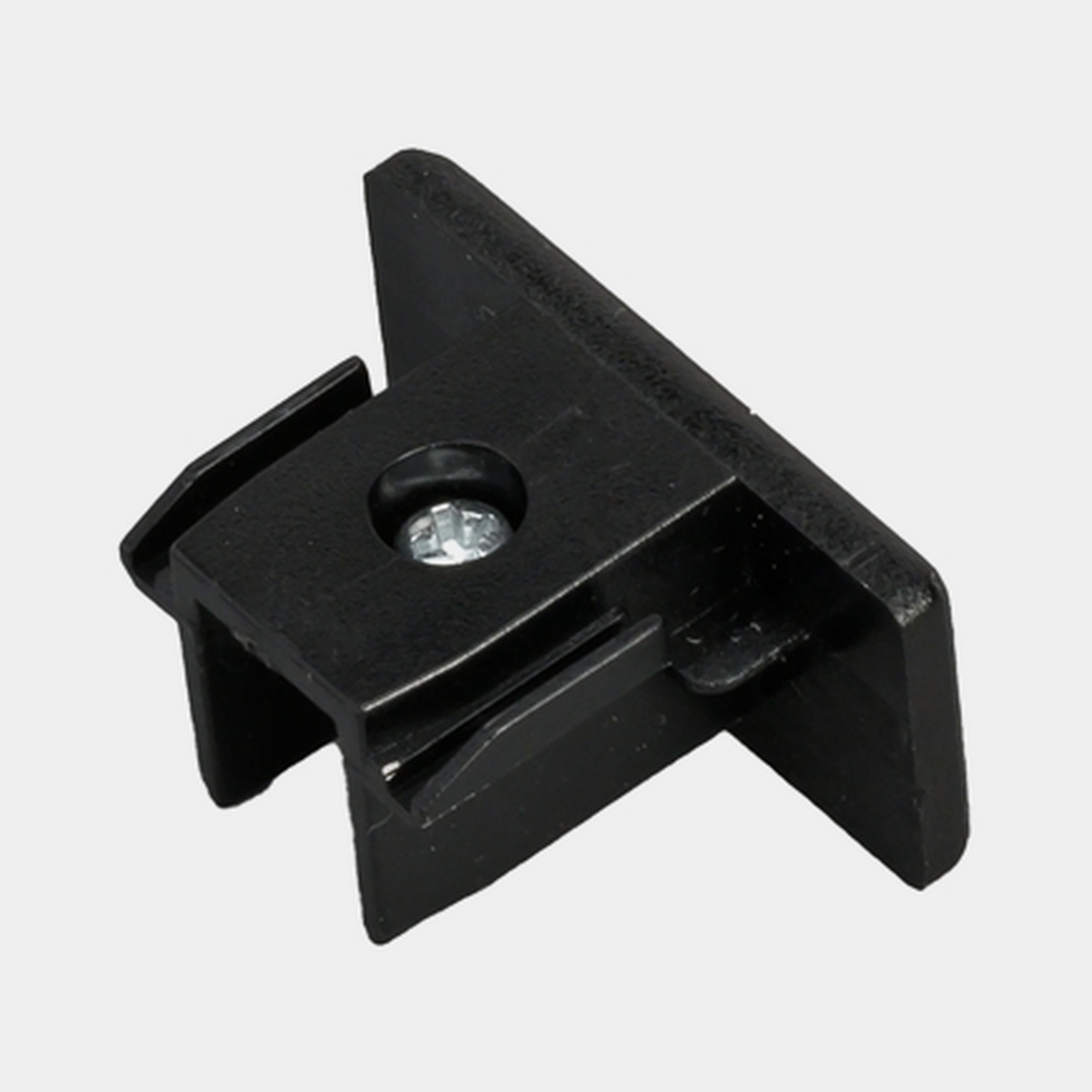

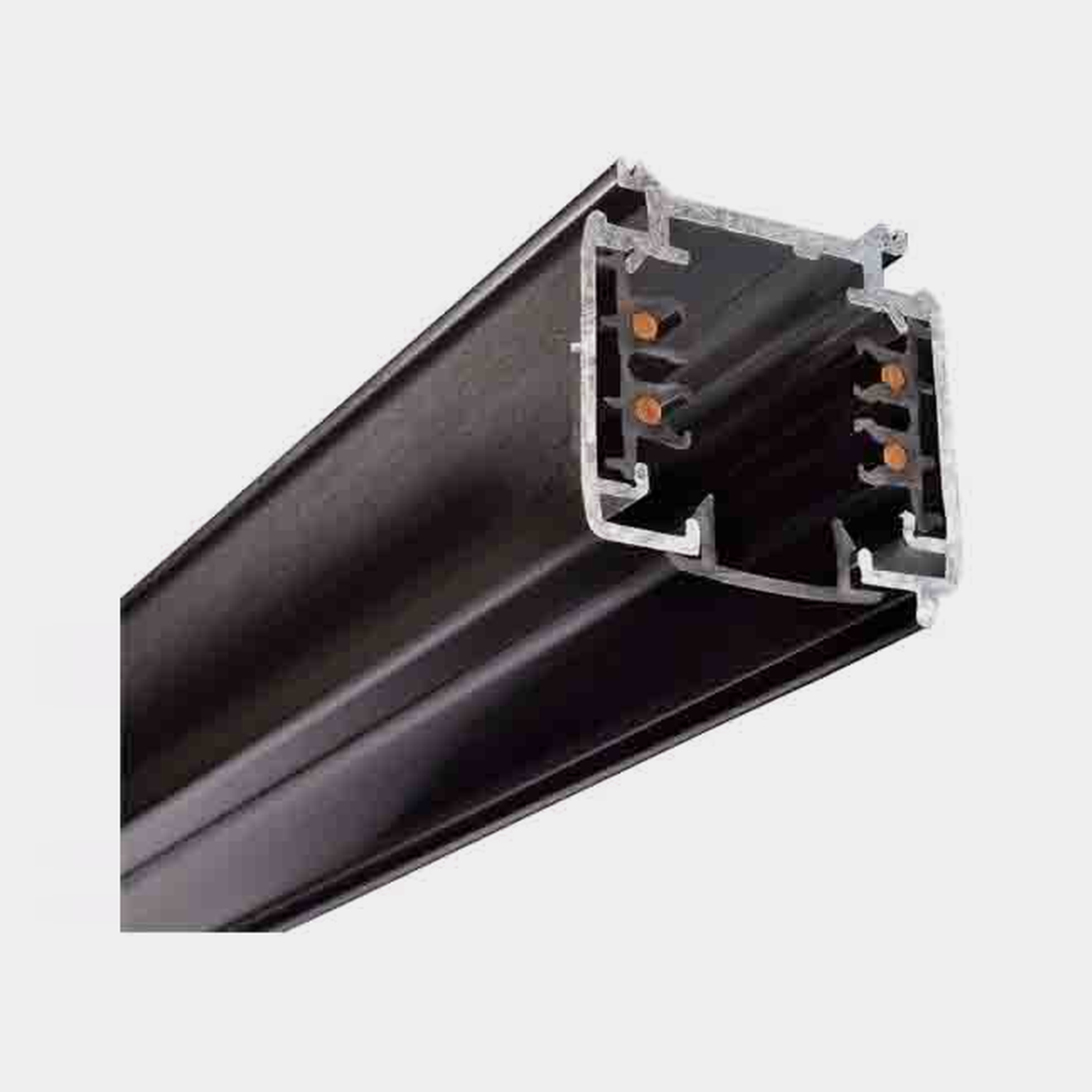

Het afdekprofiel dekt de open sleuf van de rail af op de stukken waar geen spots hangen, zodat de rail een gesloten lijn blijft. De eindkap sluit een open railuiteinde af: bij A-Track krijgt elk uiteinde zonder voeding of verbinder er een.

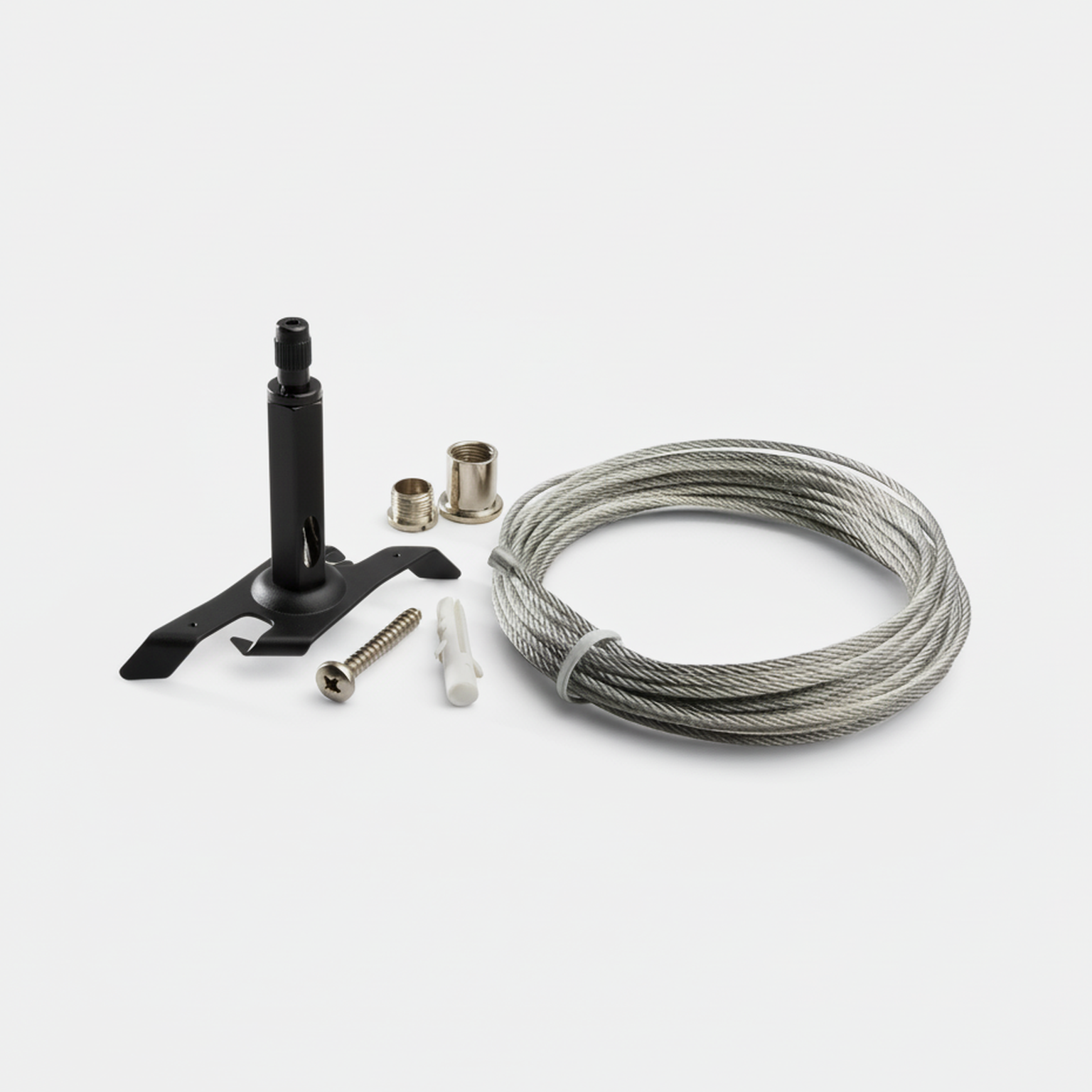

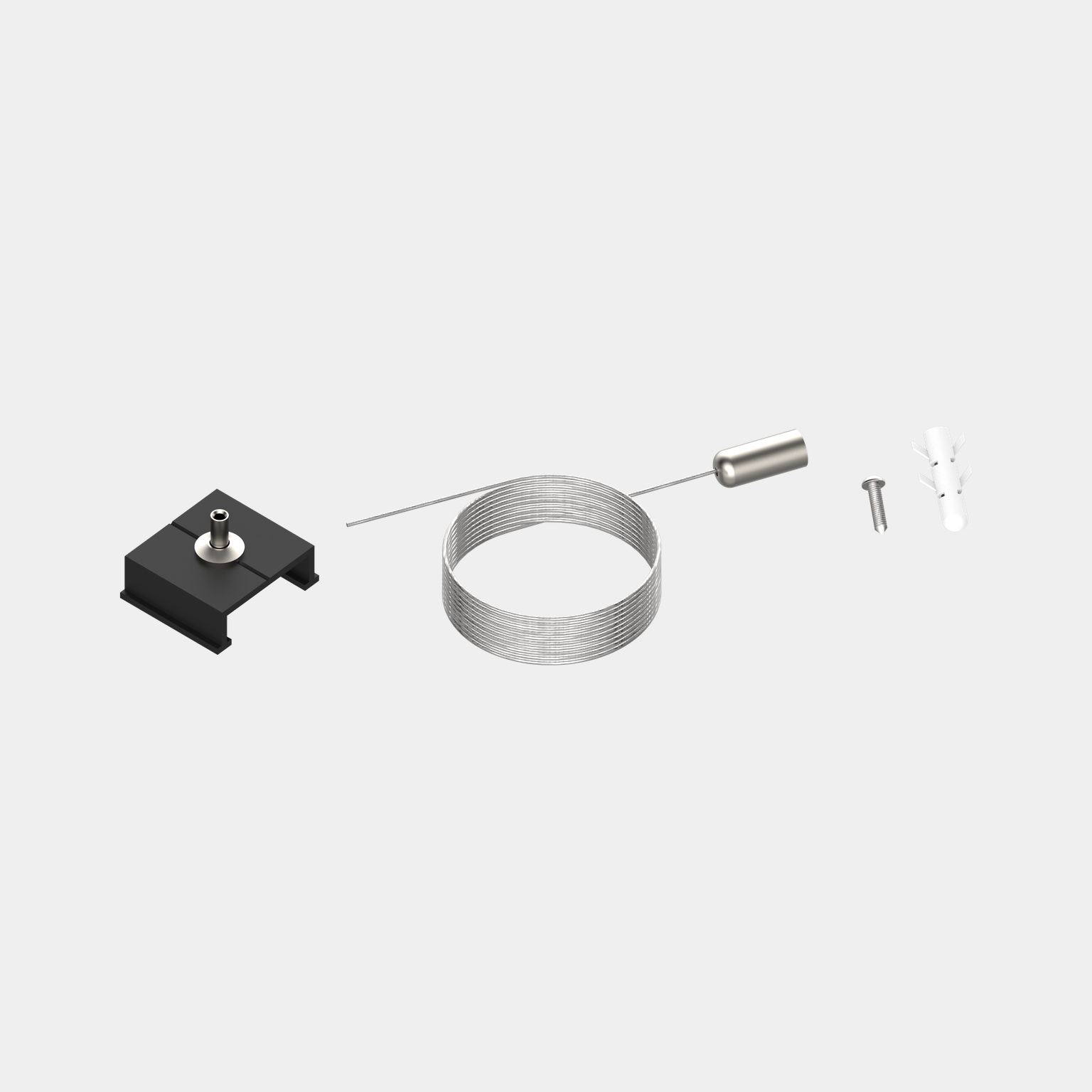

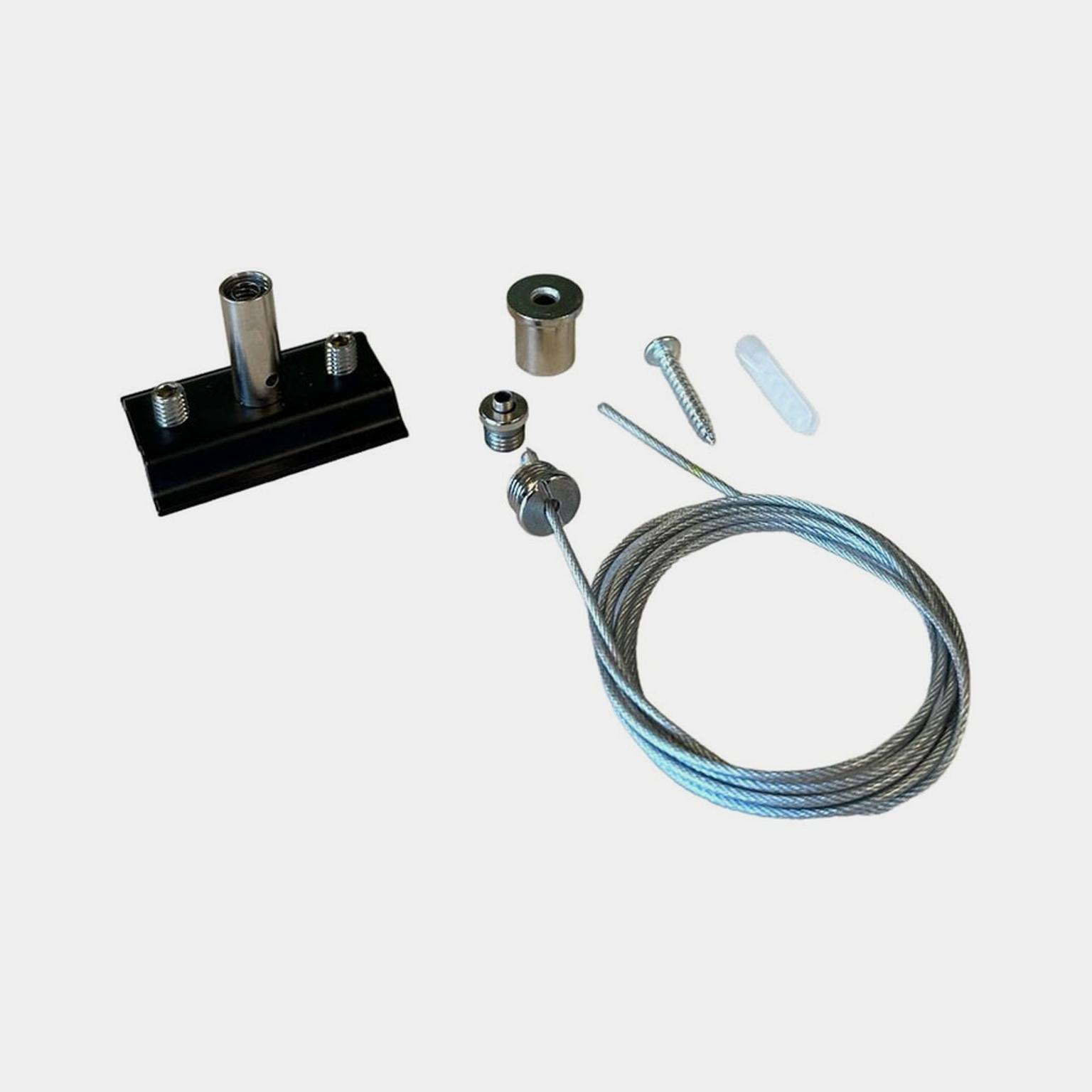

Ja, met een pendelset. Eén A-Line Pendelset is één ophangpunt met een staalkabel van 1,5 m; voor een A-Line-rail van 1,5 m heb je er twee nodig. De A-Track 1-Fase Pendelset heeft een staalkabel van 1,5 m, de A-Track 3-Fase Pendelset een staalkabel van 5 m die je ter plaatse inkort.

De aansluiting gebeurt volgens de geldende voorschriften voor elektrische installaties — in België het AREI. Schakel de stroom uit vóór je begint, sluit de aarde altijd aan en sluit elk vrij railuiteinde af. De plaatsing van elke rail en elk onderdeel staat in de handleiding op de productpagina.

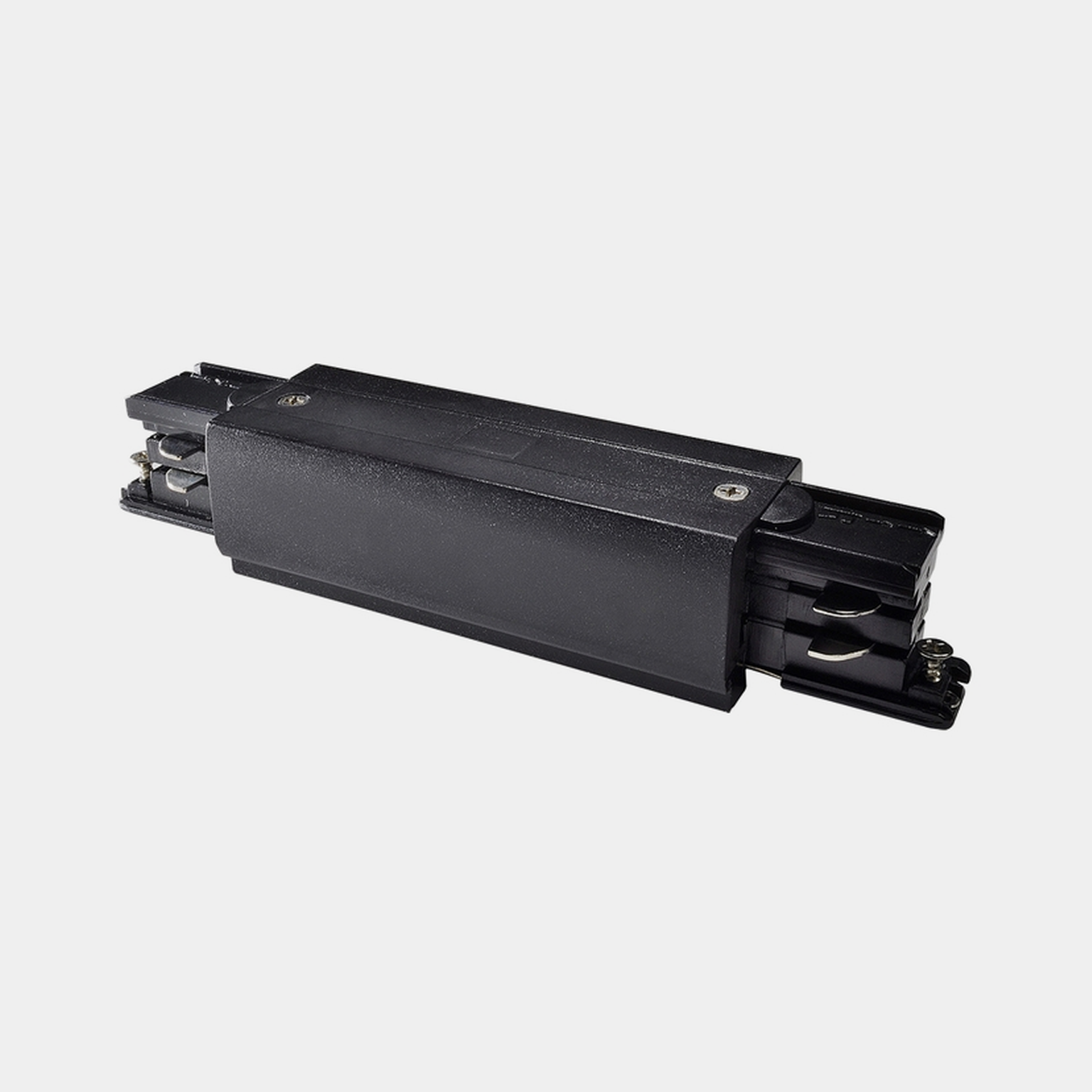

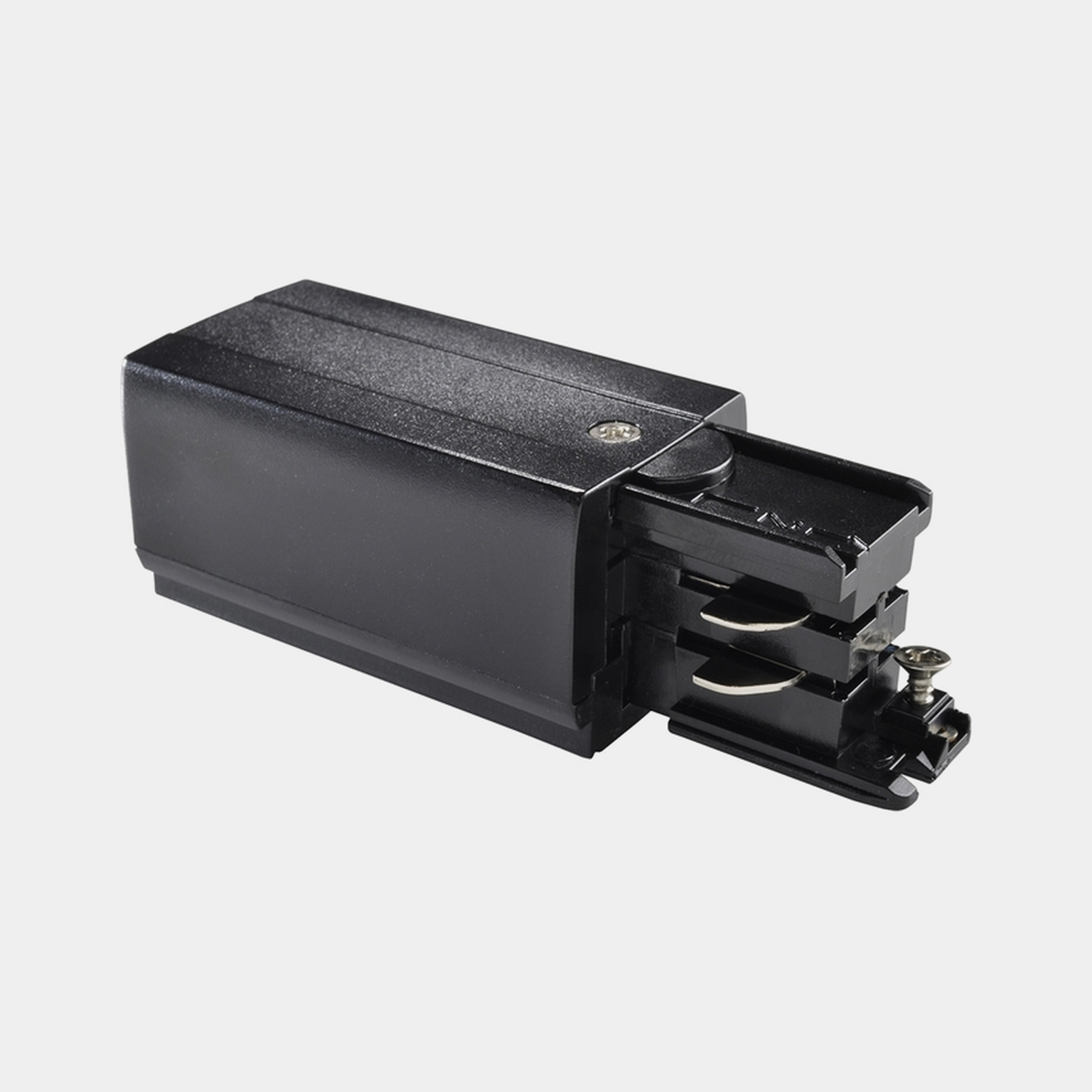

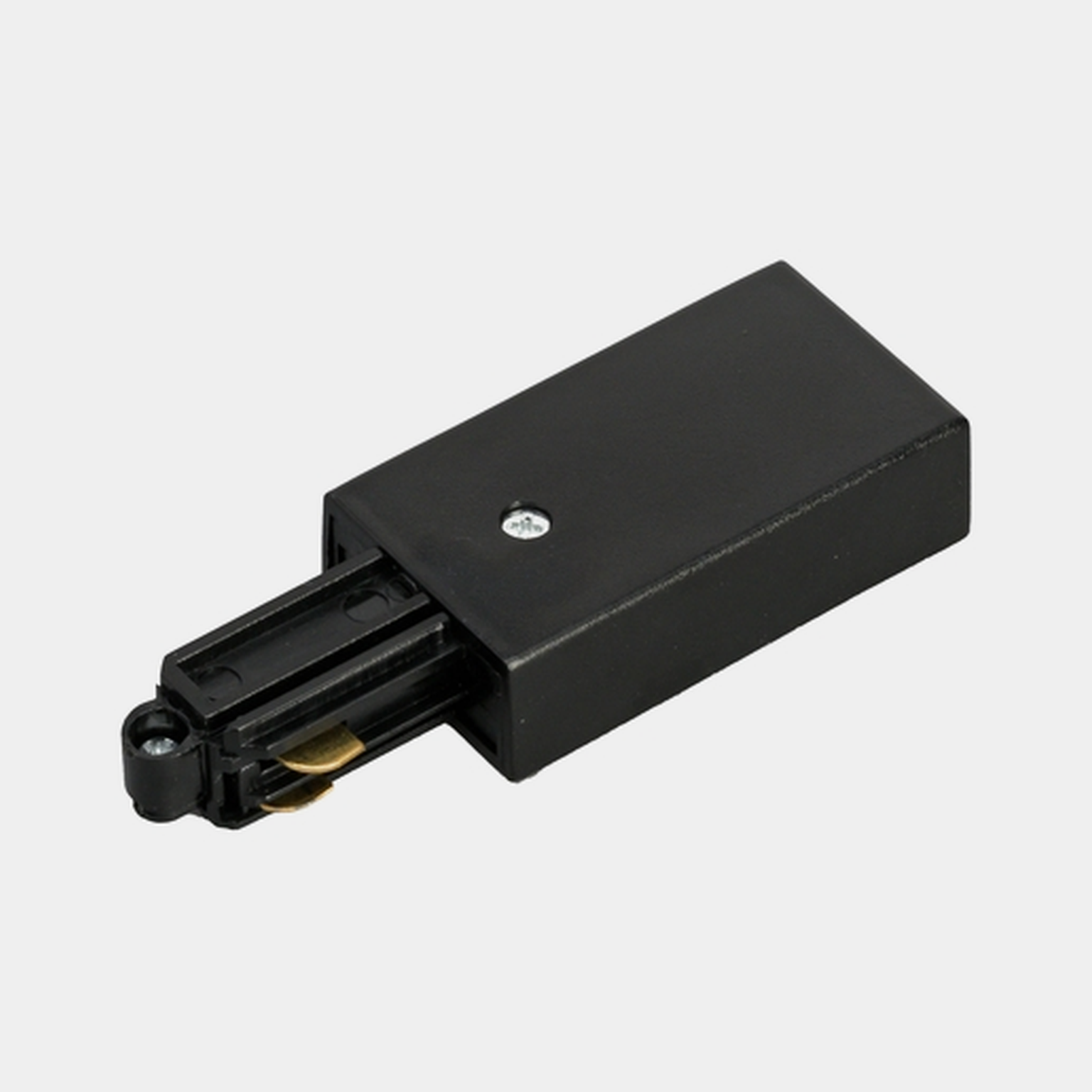

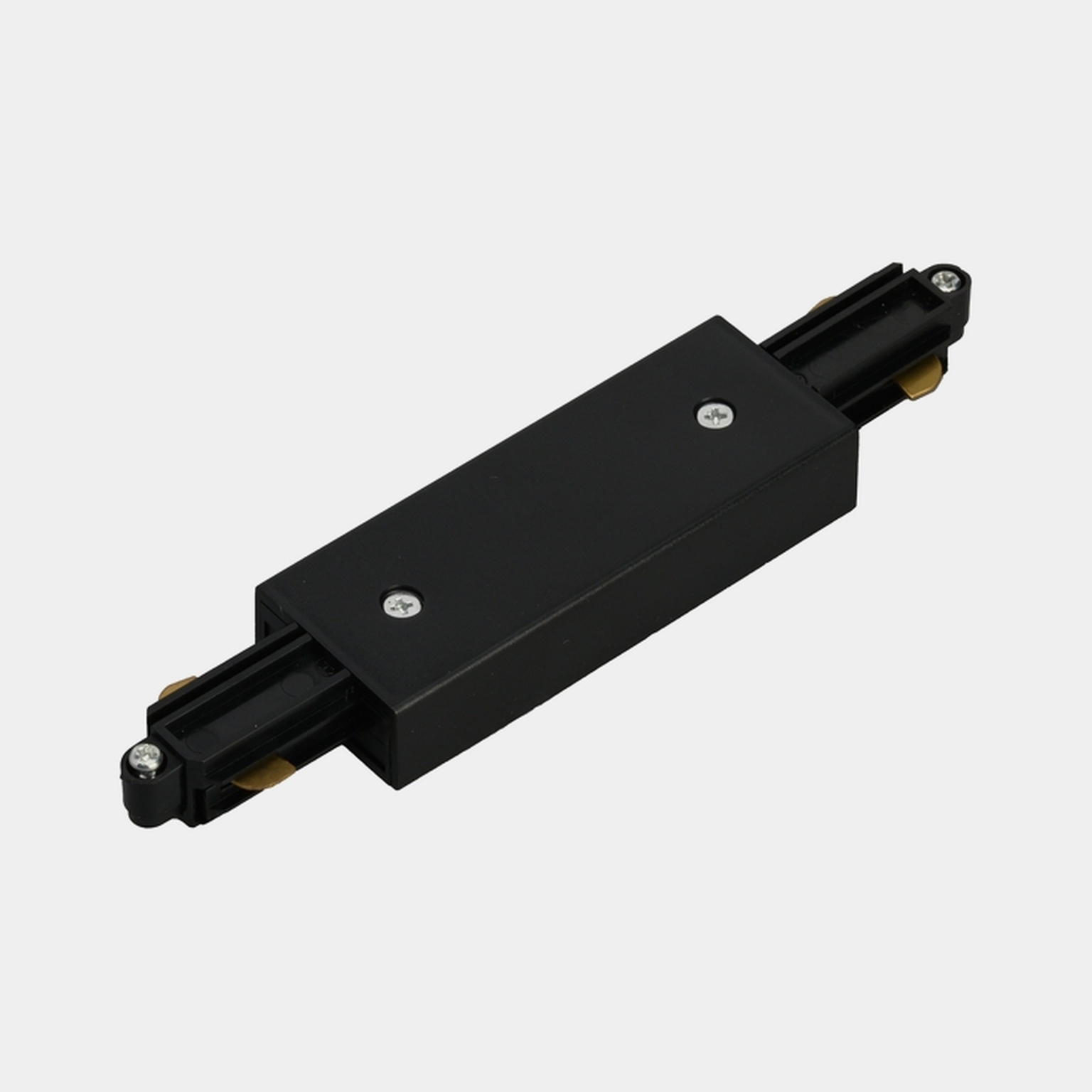

Bij A-Line op elke plaats in de rail: de voeding klikt in het profiel en hoeft niet aan een uiteinde of tussen twee railstukken. A-Line-spots mag je over de voeding monteren, zodat de volle 1500 mm bruikbaar blijft. Bij A-Track sluit de voeding de rail aan het uiteinde aan. Met een A-Track-middenvoeding voed je het traject tussen twee rails in lijn.

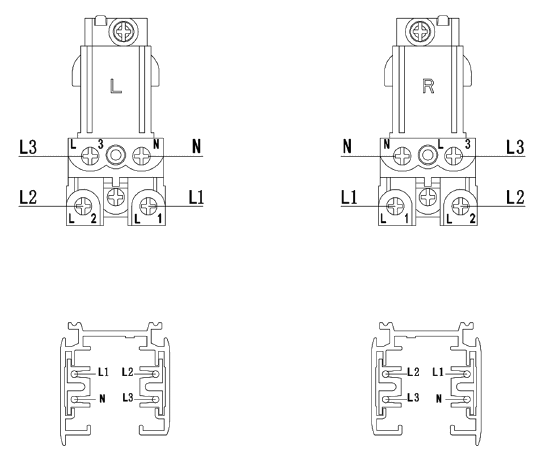

De fasedraad (bruin of zwart) komt op L — bij een 3-fase rail op L1, L2 en L3 —, de nuldraad (blauw) op N en de aarddraad (geel-groen) op de aardklem. Alle drie de raillijnen zijn beschermingsklasse I: de aarde wordt altijd aangesloten.

Op een 3-fase rail sluit elke spot via zijn adapter aan op één van de drie circuits: L1, L2 of L3. Spots op hetzelfde circuit schakelen samen. Draai of verschuif daarvoor het keuzeknopje op de adapter naar positie 1, 2 of 3 (L1/L2/L3). Bij de meeste adapters gaat dat met de vingers of een kleine schroevendraaier. Afhankelijk van de uitvoering kan het zijn dat de vergrendelhendel nog open moet staan of dat de adapter nog niet volledig vastgedraaid mag zijn.

Ja. Heb je maar één fasedraad, verbind dan L1, L2 en L3 in de voeding met elkaar en sluit ze aan op die fasedraad. Alle spots branden dan samen, op welk circuit hun adapter ook staat.

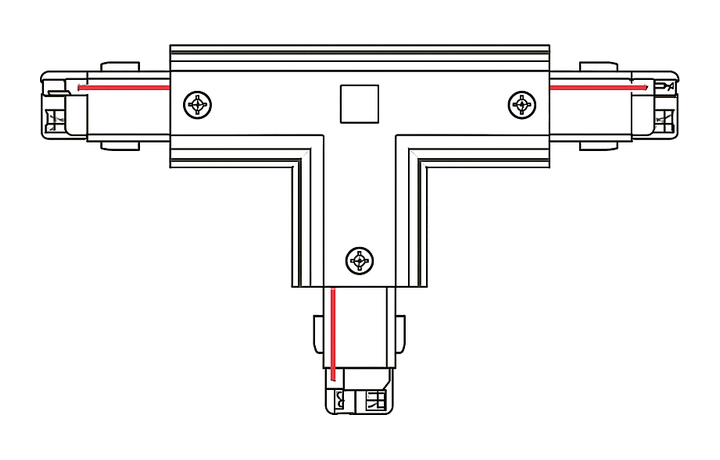

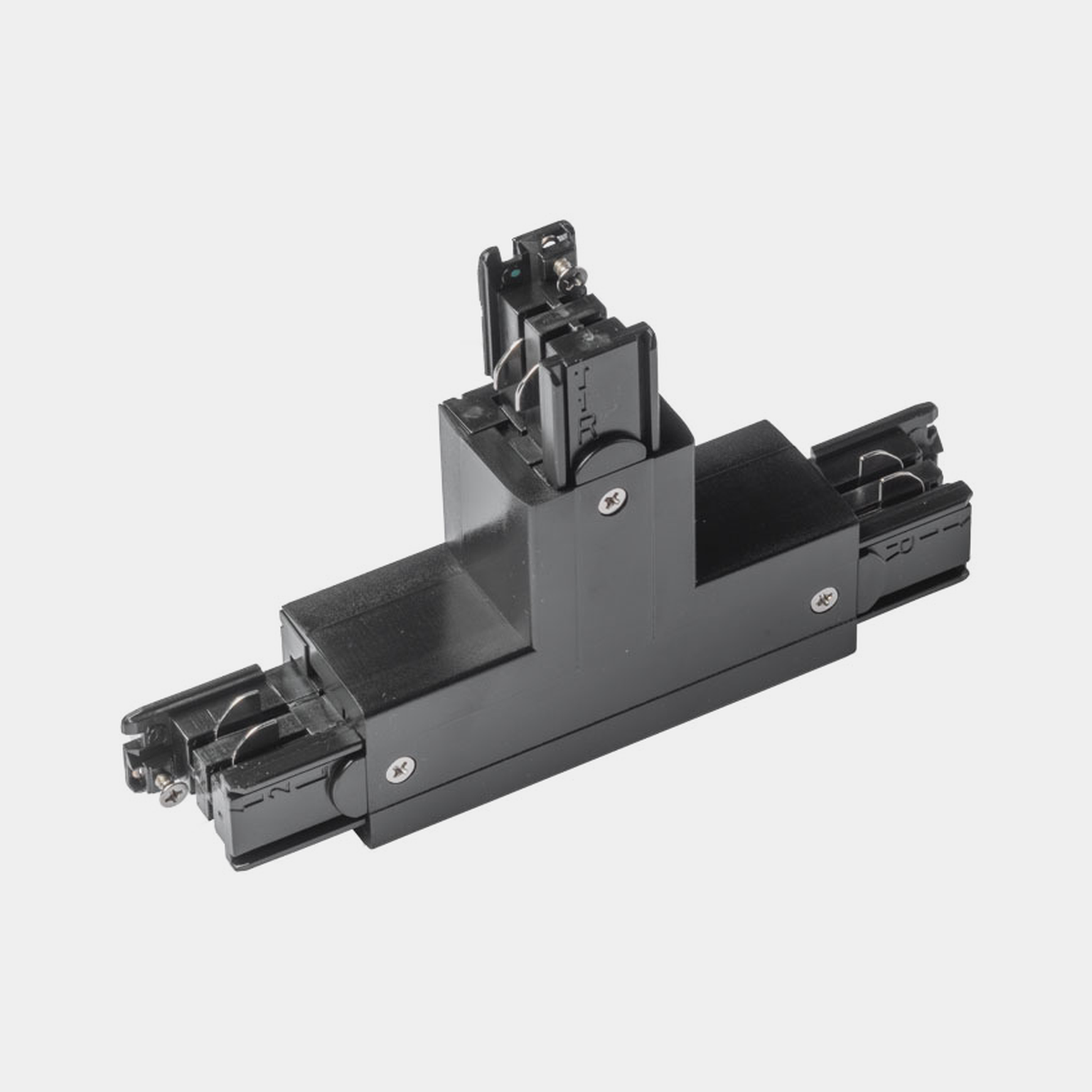

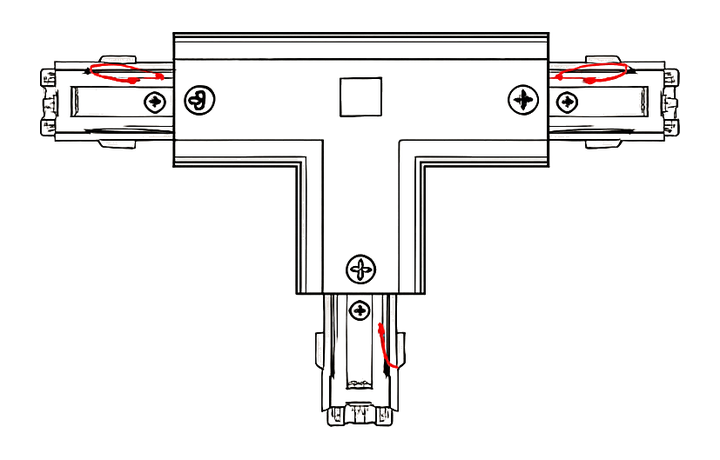

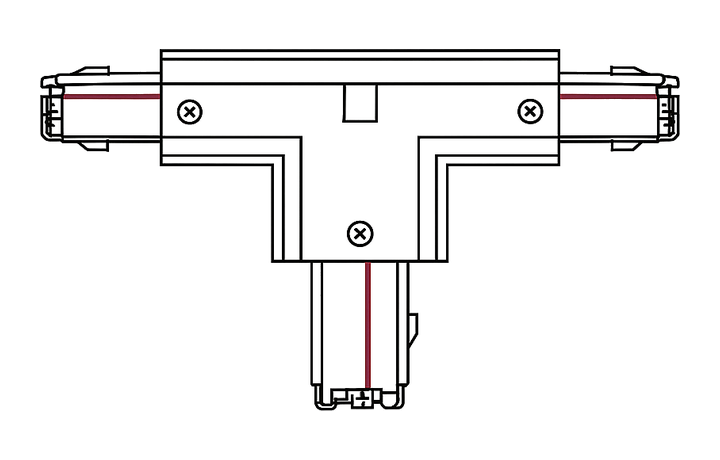

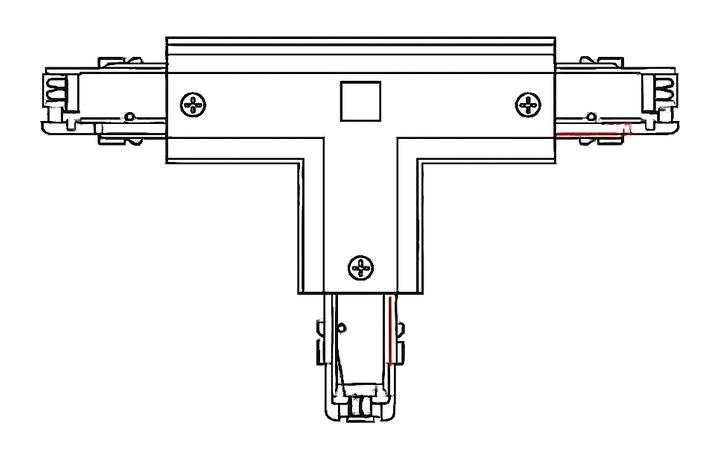

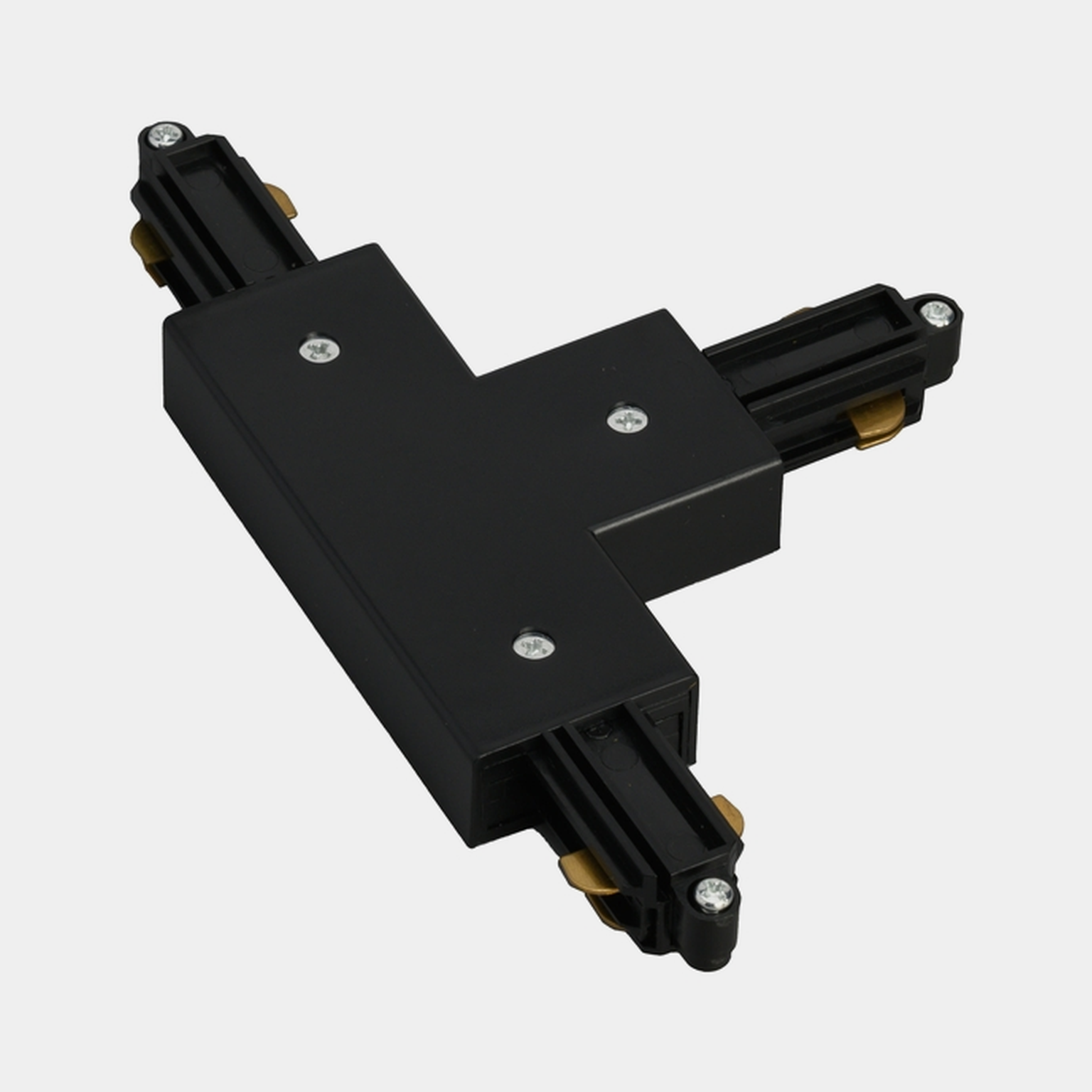

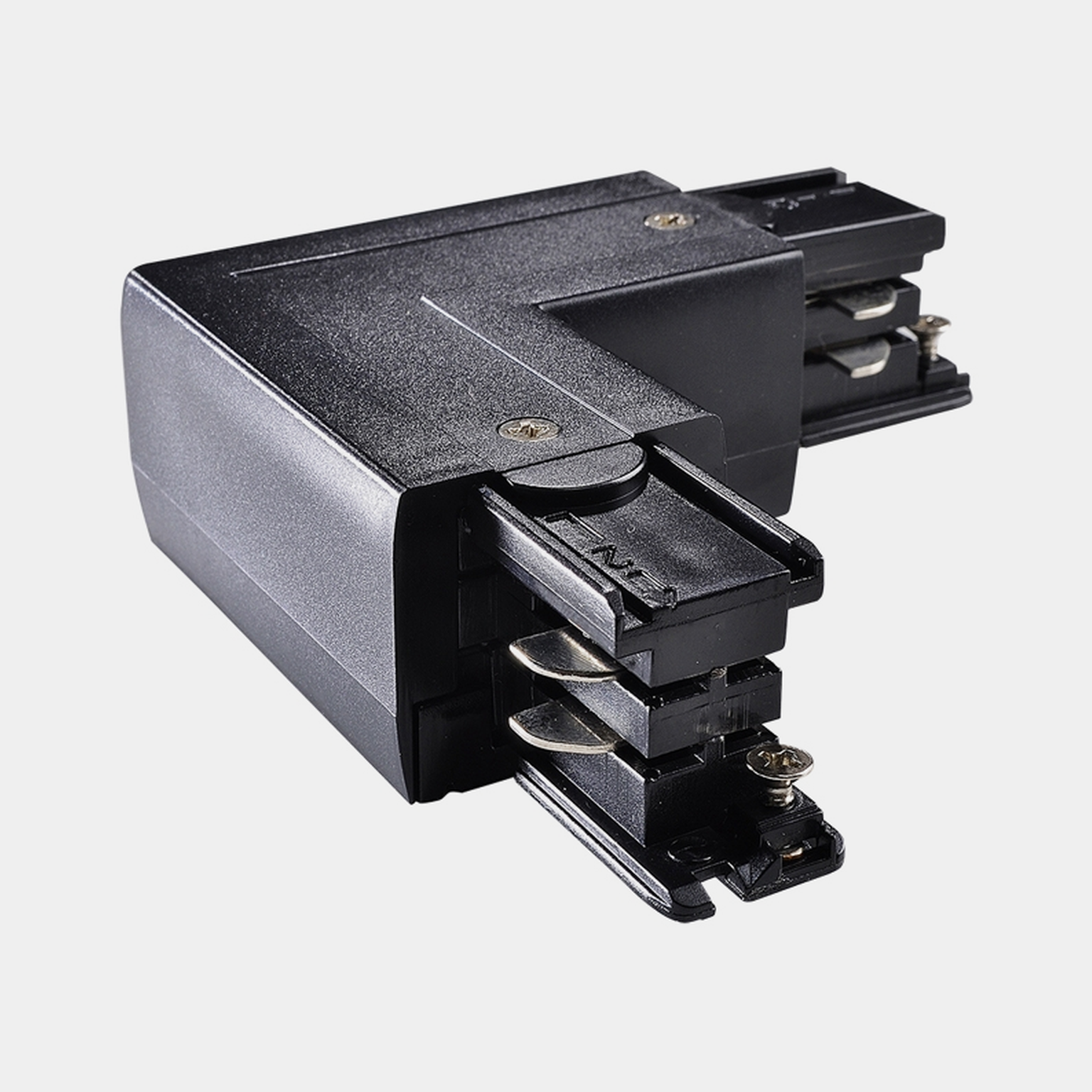

Ze geven aan langs welke kant de aardgeleider in de rail loopt; op het aansluitschema toont een rode lijn het verloop. A-Track 1-fase: de T-verbinder bestaat met aarde links of rechts en is omkeerbaar — na het losschroeven van het deksel draai je het T-stuk. De 1-fase voeding past aan beide railuiteinden. A-Track 3-fase: de voeding bestaat links of rechts, de hoekverbinder 90° met aarde binnen of buiten, en de T-verbinder in vier uitvoeringen: links of rechts is de richting van de aftakking, 1 of 2 de kant van de aardgeleider. Deze 3-fase uitvoeringen zijn niet onderling uitwisselbaar.

Een lijn langs één zijkant van de A-Line-rail geeft aan waar de aarding zit. Ook het voetje van de spot heeft een lijn: plaats lijn op lijn.

Nee. A-Line, A-Track en de railspots zijn alleen voor droge binnenruimtes, waar direct contact met water onmogelijk is.

Ja. Rails, verbinders en spots hebben in zwart en wit dezelfde maten en dezelfde aansluiting; alleen de kleur verschilt.
