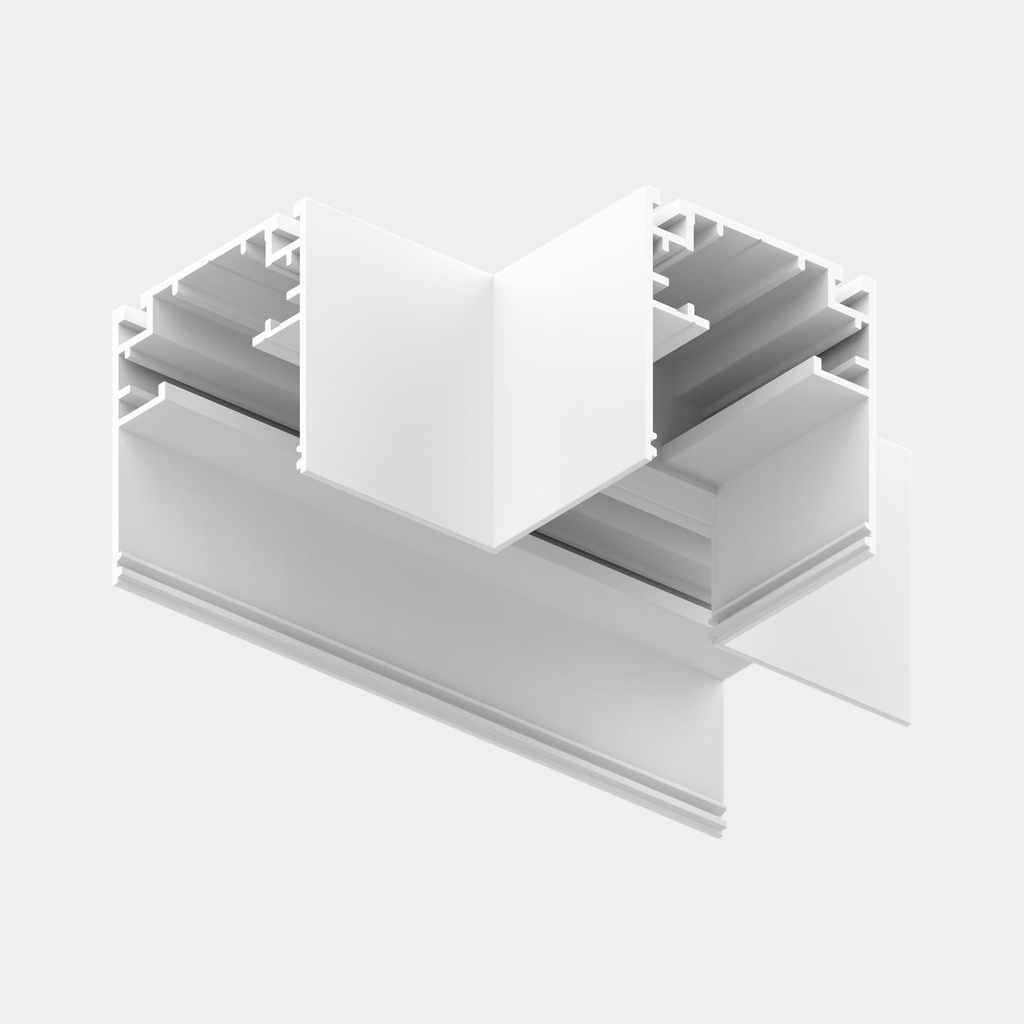

A-Line T-Verbinder Weiß

Der A-Line T-Verbinder verbindet drei A-Line 1-Phasen-Stromschienen zu einem T. Das Aluminium-T-Stück hat dasselbe Profil wie die Schiene, der elektrische Teil verteilt den 230V-Stromkreis auf die drei Schienen.

39,90 € 39,90 € (inkl. Steuern)

Der A-Line T-Verbinder verbindet drei A-Line 1-Phasen-Stromschienen zu einem T. Das Aluminium-T-Stück hat dasselbe Profil wie die Schiene, der elektrische Teil verteilt den 230V-Stromkreis auf die drei Schienen.

  • Farbe - Weiß
In den Warenkorb
Kostenlose Lieferung: Belgien ab €...
Unter €...: €... Versandkosten
Fragen zu diesem Produkt oder zu Projektpreisen? Kontaktieren Sie uns
Sie sind Profi? B2B-Konto beantragen
Nicht vorrätig — Voraussichtliche Lieferung: 15/12/2026

Merkmale

  • T-Verbindung

    Drei Schienen zu einem T

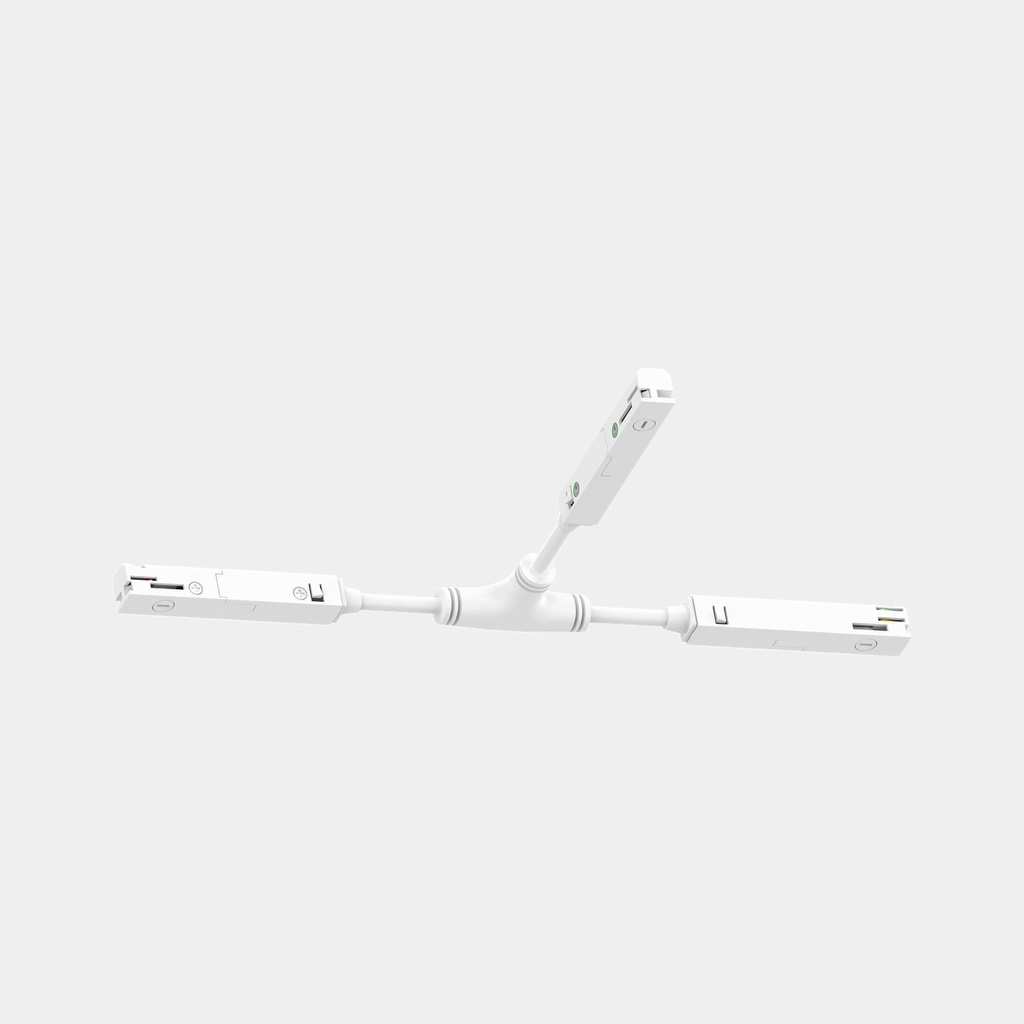

    Das Aluminium-T-Stück mit 100 × 68,1 mm hat dasselbe Profil von 38,1 × 40,1 mm wie die Schiene. Der elektrische Teil mit 336 × 75 mm verteilt den Stromkreis auf die drei Schienen, die Verbindungsplatten verbinden die Profile.

  • Kompatibilität

    Für die A-Line 1-Phasen-Schiene

    Für die A-Line 1,5 m 1-Phasen-Stromschiene gemacht; der Verbinder führt einen Stromkreis mit 230V weiter. Die Montage zeigt die Anleitung der Schiene. Schutzklasse I, nur für innen.

  • Ausführung

    Schwarz, 100 × 68,1 × 40,1 mm

    T-Stück und elektrischer Teil aus Aluminium, pulverbeschichtet in Schwarz. Verbindungsplatten liegen bei. 5 Jahre Garantie. Denselben T-Verbinder gibt es in Weiß.

Anwendung

T-Verbinder für die A-Line 1-Phasen-Stromschiene, schwarz

Mit dem A-Line T-Verbinder zweigt eine A-Line-Schienenstrecke T-förmig ab. Die Montage zeigt die Anleitung der A-Line 1,5 m 1-Phasen-Stromschiene.

Eine 1-Phasen-Schiene führt einen Stromkreis mit 230V, auch über den Verbinder hinweg: Alle Strahler der Strecke schalten gemeinsam. Schutzklasse I, für trockene Innenräume.

Lieferumfang

Lieferumfang pro Stück.

Enthalten

  • Verbinder
  • Verbindungsplatte

Technische Daten

Maße sind Nennmaße. Prüfen Sie vor dem Ausschneiden die Maßzeichnung.

Abmessungen & Einbau
Maßzeichnung des A-Line T-Verbinders: T-Stück 100 × 68,1 × 40,1 mm und elektrischer Teil 336 × 75 mm
Abmessungen
L 100 × B 68,1 × H 40,1 mm
Allgemein & Montage
Montage auf
Schiene
Innen / außen
Innen
Schutzklasse
Schutzklasse I (geerdet)
IP-Schutzart
IP20
Elektrik & Sicherheit
Eingangsspannung
230 V
Farbe, Material & Oberfläche
Farbe
Schwarz
Material
Aluminium
Finish
Pulverbeschichtet

Häufige Fragen

Fragen, die uns zu dieser Leuchte und ihren Varianten oft gestellt werden.

Wie wird der A-Line T-Verbinder montiert?

Die Montage des A-Line T-Verbinders zeigt die Anleitung der A-Line 1,5 m 1-Phasen-Stromschiene, die auch auf dieser Produktseite steht. Das Aluminium-T-Stück sitzt zwischen den drei Schienen, der elektrische Teil verbindet sie elektrisch, und die Verbindungsplatten halten die Profile zusammen.

Was ist im Lieferumfang des A-Line T-Verbinders?

Das Aluminium-T-Stück mit 100 × 68,1 mm, der elektrische Teil mit 336 × 75 mm und die Verbindungsplatten. Die Schienen werden separat bestellt. Der A-Line T-Verbinder arbeitet mit 230V und hat Schutzklasse I; nur für innen.

Sind der schwarze und der weiße A-Line T-Verbinder technisch gleich?

Ja. Beide Ausführungen des A-Line T-Verbinders haben dieselben Maße, denselben elektrischen Teil und denselben 1-Phasen-Anschluss mit 230V. Nur die Farbe der Pulverbeschichtung unterscheidet sich.

Zubehör

Teile, die zu dieser Leuchte gehören.

Dokumente

Datenblatt und Montageanleitung, frei zum Download.
