Merkmale
-
Verbindung
Zwei Schienen im rechten Winkel

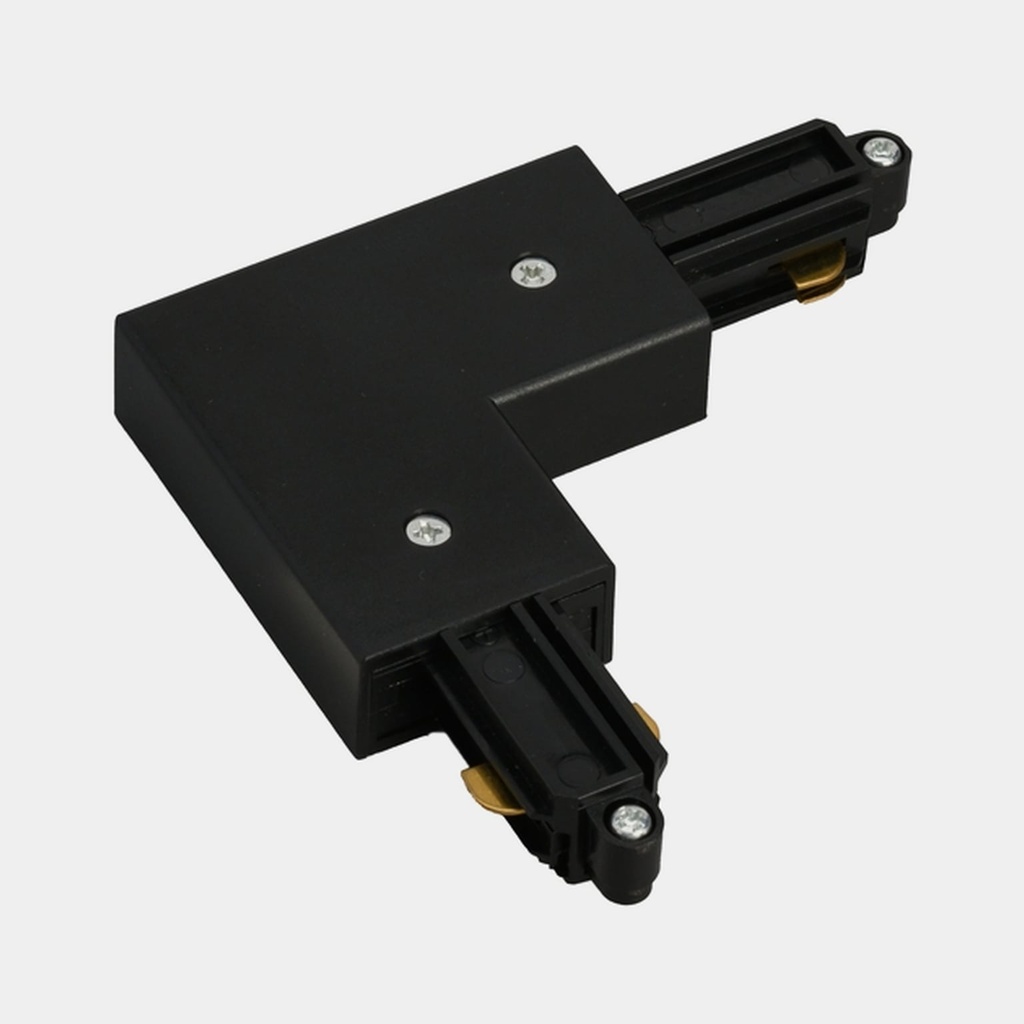

Eckstück (104 × 104 × 18 mm) mit einem Schienenkopf auf jeder Seite. Die Köpfe werden in die Schienenenden geschoben und verschraubt; Stromkreis und Schutzleiter laufen durch die Ecke.
-
Kompatibilität
Für die A-Track 1-Phasen-Schiene
Für die A-Track 1,5 m 1-Phasen-Stromschiene bestimmt; nicht für 3-Phasen-Schienen und A-Line-Schienen geeignet. Die Montage ist in der Anleitung des A-Track 1-Phasen-Schienensystems beschrieben. IP20 und Schutzklasse I: trockene Innenräume, Anschluss durch eine Elektrofachkraft.
-
Ausführung
Schwarz, 104 × 104 × 18 mm
Kunststoff in Schwarz. 5 Jahre Garantie. Den Verbinder gibt es auch in Weiß.
Anwendung
Eckverbinder 90° für die A-Track 1-Phasen-Schiene, schwarz
Mit dem Eckverbinder wird die Strecke um eine 90°-Ecke geführt. Die Montage ist in der Anleitung des A-Track 1-Phasen-Schienensystems beschrieben.
Eine 1-Phasen-Schiene führt einen Stromkreis mit 230V: Alle Strahler der Strecke werden gemeinsam geschaltet. IP20 und Schutzklasse I: trockene Innenräume, Anschluss durch eine Elektrofachkraft.
Lieferumfang
Lieferumfang pro Stück.
Enthalten
- Verbinder
Technische Daten
Maße sind Nennmaße. Prüfen Sie vor dem Ausschneiden die Maßzeichnung.
Abmessungen & Einbau
- Abmessungen
- L 104 × B 104 × H 18 mm
Allgemein & Montage
- Montage auf
- Schiene
- Innen / außen
- Innen
- Schutzklasse
- Schutzklasse I (geerdet)
- IP-Schutzart
- IP20
Elektrik & Sicherheit
- Eingangsspannung
- 230 V
Farbe, Material & Oberfläche
- Farbe
- Schwarz
- Material
- Kunststoff
Häufige Fragen
Fragen, die uns zu dieser Leuchte und ihren Varianten oft gestellt werden.
Wie wird der A-Track 1-Phasen-Eckverbinder 90° montiert?
Die Montage des A-Track 1-Phasen-Eckverbinders 90° ist in der Anleitung des A-Track 1-Phasen-Schienensystems beschrieben, die auch auf dieser Produktseite zu finden ist. Beide Schienenköpfe werden jeweils in ein Schienenende geschoben und verschraubt. Vor Beginn der Arbeiten spannungsfrei schalten; der Anschluss ist durch eine Elektrofachkraft vorzunehmen.
Was ist im Lieferumfang des A-Track 1-Phasen-Eckverbinders 90°?
Der A-Track 1-Phasen-Eckverbinder 90°. Schienen und Strahler werden separat bestellt. Der A-Track 1-Phasen-Eckverbinder 90° wird an 230V angeschlossen, hat Schutzart IP20 und Schutzklasse I: nur für den Innenbereich.
Sind die schwarze und die weiße Ausführung des A-Track 1-Phasen-Eckverbinders 90° technisch identisch?
Ja. Beide Ausführungen haben dieselben Maße und denselben Anschluss; nur die Farbe unterscheidet sich.
Zubehör
Teile, die zu dieser Leuchte gehören.
