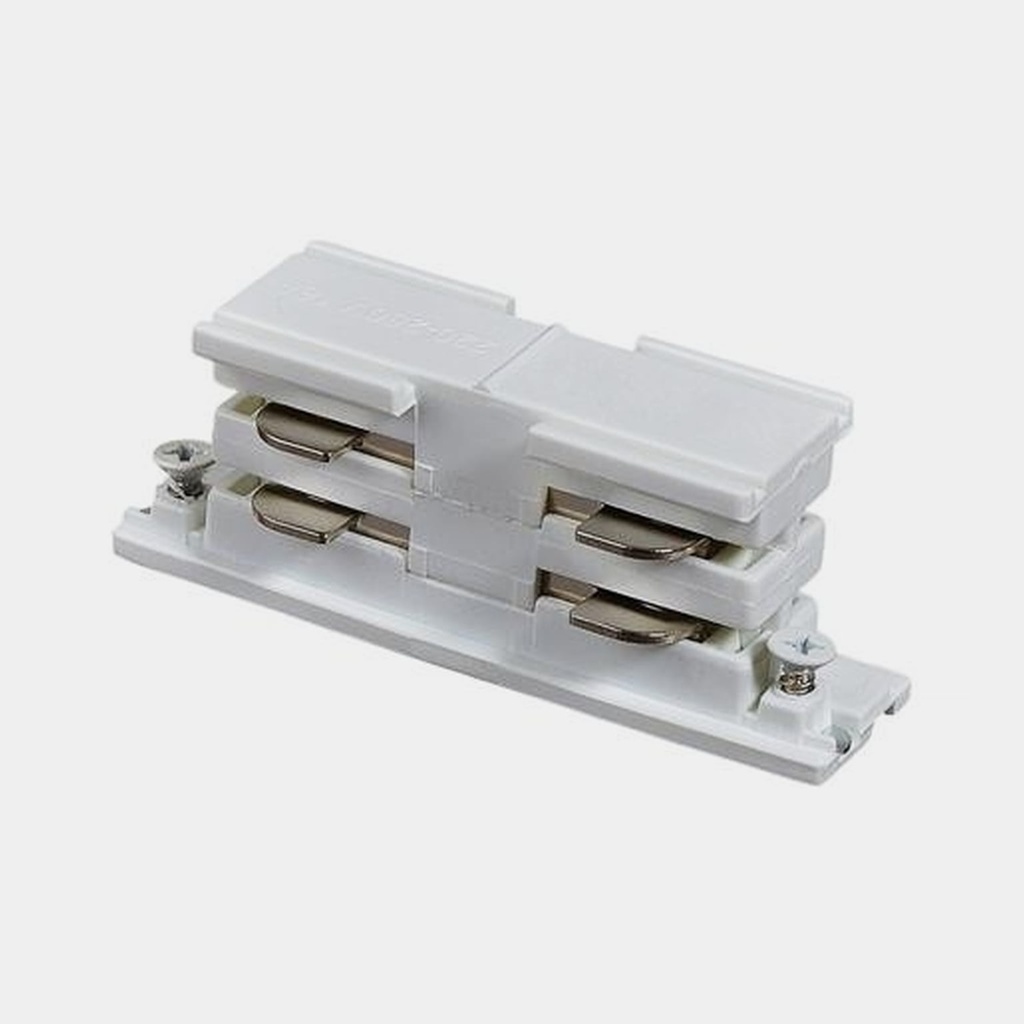

A-Track 3-Phasen-Längsverbinder 180° Weiß

Der A-Track 3-Phasen-Längsverbinder 180° verbindet zwei A-Track 3-Phasen-Stromschienen geradlinig und führt die drei Stromkreise und den Schutzleiter weiter. Er wird in beide Enden geschoben und verschraubt.

5,90 € 5,90 € (inkl. Steuern)

Der A-Track 3-Phasen-Längsverbinder 180° verbindet zwei A-Track 3-Phasen-Stromschienen geradlinig und führt die drei Stromkreise und den Schutzleiter weiter. Er wird in beide Enden geschoben und verschraubt.

  • Farbe - Weiß
In den Warenkorb
Dokumente
Manual 3-Phase.pdf
5 Jahre Garantie
Kostenlose Lieferung: Belgien ab €...
Unter €...: €... Versandkosten
Fragen zu diesem Produkt oder zu Projektpreisen? Kontaktieren Sie uns
Sie sind Profi? B2B-Konto beantragen
Auf Lager

Merkmale

  • Verbindung

    Zwei Schienen geradlinig

    Der Verbinder (68 × 20,5 mm) wird in beide Schienenenden geschoben und verschraubt. So lassen sich Strecken über 1500 mm hinaus verlängern; alle drei Stromkreise laufen durch.

  • Kompatibilität

    Für die A-Track 3-Phasen-Schiene

    Für die A-Track 1,5 m 3-Phasen-Stromschiene bestimmt; nicht für 1-Phasen-Schienen geeignet. Die Montage ist in der Anleitung des A-Track 3-Phasen-Schienensystems beschrieben. IP20 und Schutzklasse I: trockene Innenräume, Anschluss durch eine Elektrofachkraft.

  • Ausführung

    Schwarz, 68 × 20,5 mm

    Kunststoff in Schwarz. 5 Jahre Garantie. Den Verbinder gibt es auch in Weiß.

Anwendung

Längsverbinder 180° für die A-Track 3-Phasen-Schiene, schwarz

Mit dem Längsverbinder lässt sich die Strecke über eine Schienenlänge hinaus verlängern. Die Montage ist in der Anleitung des A-Track 3-Phasen-Schienensystems beschrieben.

Eine 3-Phasen-Schiene führt drei Stromkreise mit 230V (L1, L2 und L3 mit gemeinsamem Neutralleiter): Drei Strahlergruppen lassen sich getrennt schalten oder dimmen. IP20 und Schutzklasse I: trockene Innenräume, Anschluss durch eine Elektrofachkraft.

Lieferumfang

Lieferumfang pro Stück.

Enthalten

  • Verbinder

Technische Daten

Maße sind Nennmaße. Prüfen Sie vor dem Ausschneiden die Maßzeichnung.

Abmessungen & Einbau
Maßzeichnung A-Track 3-Phasen-Längsverbinder 180°
Abmessungen
L 68 × H 20,5 mm
Allgemein & Montage
Montage auf
Schiene
Innen / außen
Innen
Schutzklasse
Schutzklasse I (geerdet)
IP-Schutzart
IP20
Elektrik & Sicherheit
Eingangsspannung
230 V
Farbe, Material & Oberfläche
Farbe
Schwarz
Material
Kunststoff

Häufige Fragen

Fragen, die uns zu dieser Leuchte und ihren Varianten oft gestellt werden.

Wie wird der A-Track 3-Phasen-Längsverbinder 180° montiert?

Die Montage des A-Track 3-Phasen-Längsverbinders 180° ist in der Anleitung des A-Track 3-Phasen-Schienensystems beschrieben, die auch auf dieser Produktseite zu finden ist. Der Verbinder wird in beide Schienenenden geschoben und verschraubt. Vor Beginn der Arbeiten spannungsfrei schalten; der Anschluss ist durch eine Elektrofachkraft vorzunehmen.

Was ist im Lieferumfang des A-Track 3-Phasen-Längsverbinders 180°?

Der A-Track 3-Phasen-Längsverbinder 180°. Schienen und Strahler werden separat bestellt. Der A-Track 3-Phasen-Längsverbinder 180° wird an 230V angeschlossen, hat Schutzart IP20 und Schutzklasse I: nur für den Innenbereich.

Sind die schwarze und die weiße Ausführung des A-Track 3-Phasen-Längsverbinders 180° technisch identisch?

Ja. Beide Ausführungen haben dieselben Maße und denselben Anschluss; nur die Farbe unterscheidet sich.

Zubehör

Teile, die zu dieser Leuchte gehören.

Dokumente

Datenblatt und Montageanleitung, frei zum Download.
