Merkmale
-
Ausführung
Pulverbeschichtetes Aluminium in Schwarz
Die Leuchte besteht aus pulverbeschichtetem Aluminium in Schwarz. Die weiße Ausführung hat dieselben Maße, dieselbe GU10-Fassung und dieselbe Montage. 5 Jahre Garantie.
-
Montage
Deckenaufbau, Grundfläche 80 × 80 mm
Die Bodenplatte mit der Fassung wird aus dem Gehäuse genommen, das Netzkabel an der Anschlussklemme angeschlossen und das Gehäuse mit zwei Schrauben an die Decke geschraubt. Danach wird das Leuchtmittel in die Fassung gesetzt, und die Bodenplatte wird wieder eingesetzt. Ein Ausschnitt ist nicht nötig; Schrauben und Dübel liegen bei.
-
Leuchtmittel
GU10-Fassung für eine LED-Lampe Ø50 mm (PAR16)
Eine GU10-Fassung für eine LED-Lampe mit 50 mm Reflektordurchmesser — die Größe, die im Handel PAR16 heißt. Für maximal 35W ausgelegt. Das Leuchtmittel ist separat zu bestellen; Lichtstrom, Lichtfarbe und Ausstrahlungswinkel bestimmt die gewählte Lampe. Dimmbar mit einer dimmbaren Lampe und einem passenden Dimmer.
Anwendung

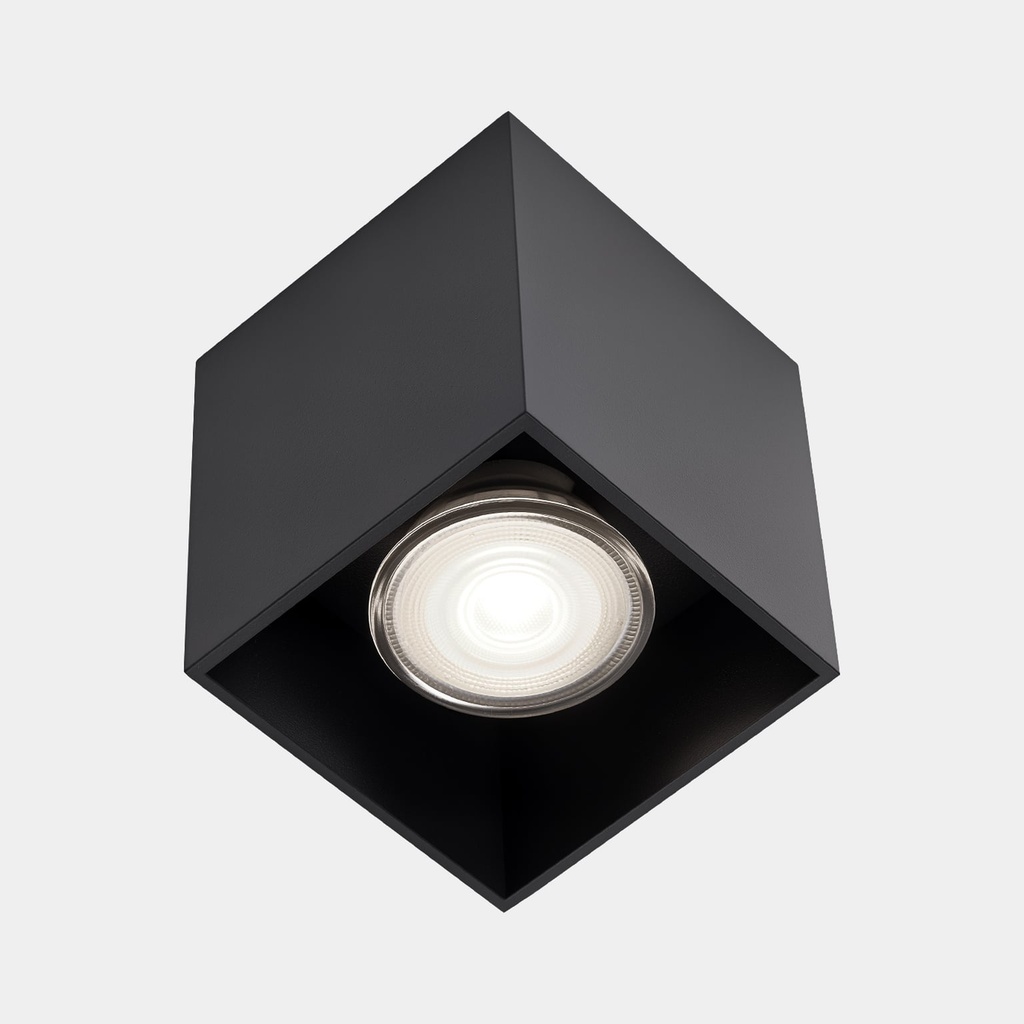

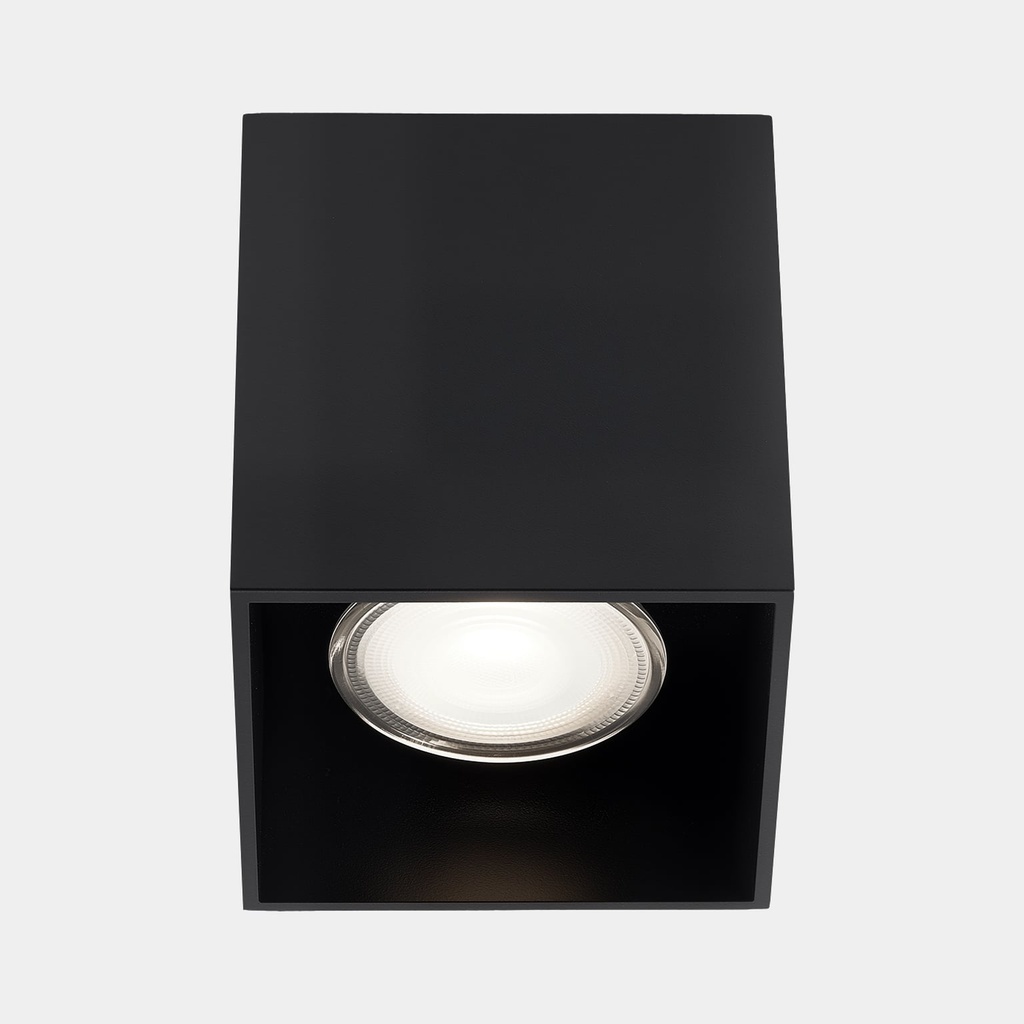

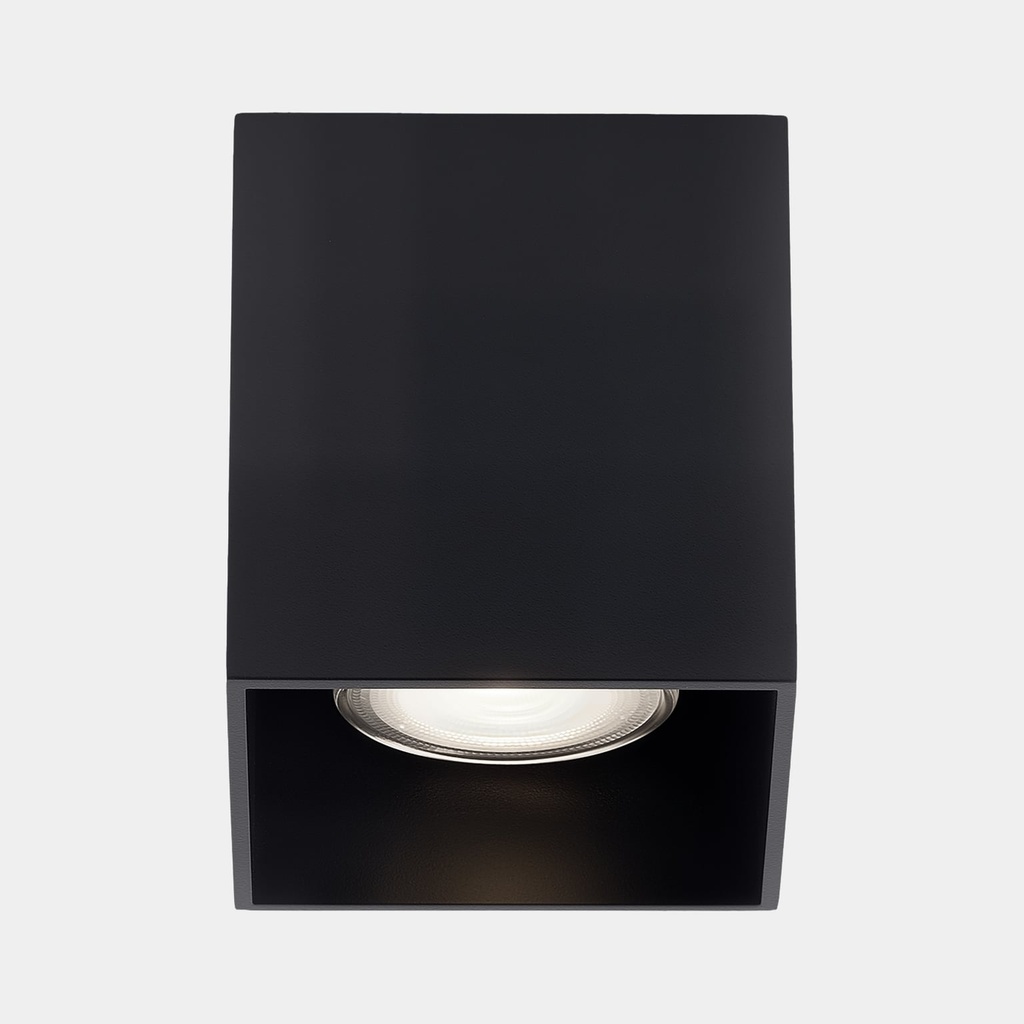

Chuck 1 Aufbau-Downlight in Schwarz: festes Gehäuse 80 × 80 × 90 mm, Licht senkrecht nach unten
Das Gehäuse wird direkt an die Decke geschraubt, ein Ausschnitt ist nicht nötig. Die Leuchte misst 80 × 80 × 90 mm und leuchtet senkrecht nach unten.
Sie wird ohne Treiber direkt an 230V angeschlossen. IP20 und Schutzklasse I: für trockene Innenräume. Lichtstrom, Lichtfarbe und Ausstrahlungswinkel bestimmt das gewählte Leuchtmittel. Dasselbe Modell gibt es mit zwei Fassungen (160 mm): den Chuck 2.
Lieferumfang
Lieferumfang pro Stück.
Enthalten
- Leuchte
- Fassung
- Befestigungsmaterial
- Anleitung
Nicht enthalten
- Leuchtmittel
Technische Daten
Maße sind Nennmaße. Prüfen Sie vor dem Ausschneiden die Maßzeichnung.
Abmessungen & Einbau
- Maße der Montageplatte
- L 80 × B 80 mm
- Abmessungen
- L 80 × B 80 × H 90 mm
Allgemein & Montage
- Innen / außen
- Innen
- Wartungszugang
- Frontzugang – Leuchtmittel von unten wechselbar
- Schutzklasse
- Schutzklasse I (geerdet)
- Montageort
- Decke
- Verstellbarkeit
- Fest
- Befestigungsart
- Aufbau
- IP-Schutzart
- IP20
- Anzahl Lichtpunkte
- 1
Licht
- Sockel
- GU10
- Lichtquelle
- PAR16
Elektrik & Sicherheit
- Dimmtechnologie
- Treiberabhängig
- Stromversorgung
- Netzbetrieb
- Dimmbar
- Abhängig vom Leuchtmittel
- Eingangsspannung
- 230 V
Farbe, Material & Oberfläche
- Farbe
- Schwarz
- Material
- Aluminium
- Finish
- Pulverbeschichtet
Häufige Fragen
Fragen, die uns zu dieser Leuchte und ihren Varianten oft gestellt werden.
Welches Leuchtmittel für das Chuck 1 Aufbau-Downlight?
Das Chuck 1 Aufbau-Downlight hat eine GU10-Fassung für eine LED-Lampe mit 50 mm Reflektordurchmesser — die Größe, die im Handel PAR16 heißt. Das Leuchtmittel ist separat zu bestellen. Für maximal 35W ausgelegt. Dasselbe Modell gibt es mit zwei Fassungen: den Chuck 2.
Kann ich den Chuck 1 im Badezimmer einsetzen?
Nein. Der Chuck 1 ist IP20 und nur für trockene Innenräume bestimmt.
Braucht der Chuck 1 einen Deckenausschnitt?
Nein. Der Chuck 1 ist eine Aufbauleuchte: Das Gehäuse von 80 × 80 mm wird direkt an die Decke geschraubt und an 230V angeschlossen. Schrauben und Dübel liegen bei.
Gibt es den schwarzen Chuck 1 auch in Weiß?
Ja. Das Chuck 1 Aufbau-Downlight gibt es auch in pulverbeschichtetem Aluminium in Weiß, mit denselben Maßen (80 × 80 × 90 mm), derselben GU10-Fassung und derselben Montage.
Zubehör
Teile, die zu dieser Leuchte gehören.
