Merkmale
-
Bohrmaß Ø80 mm, Blattfedern

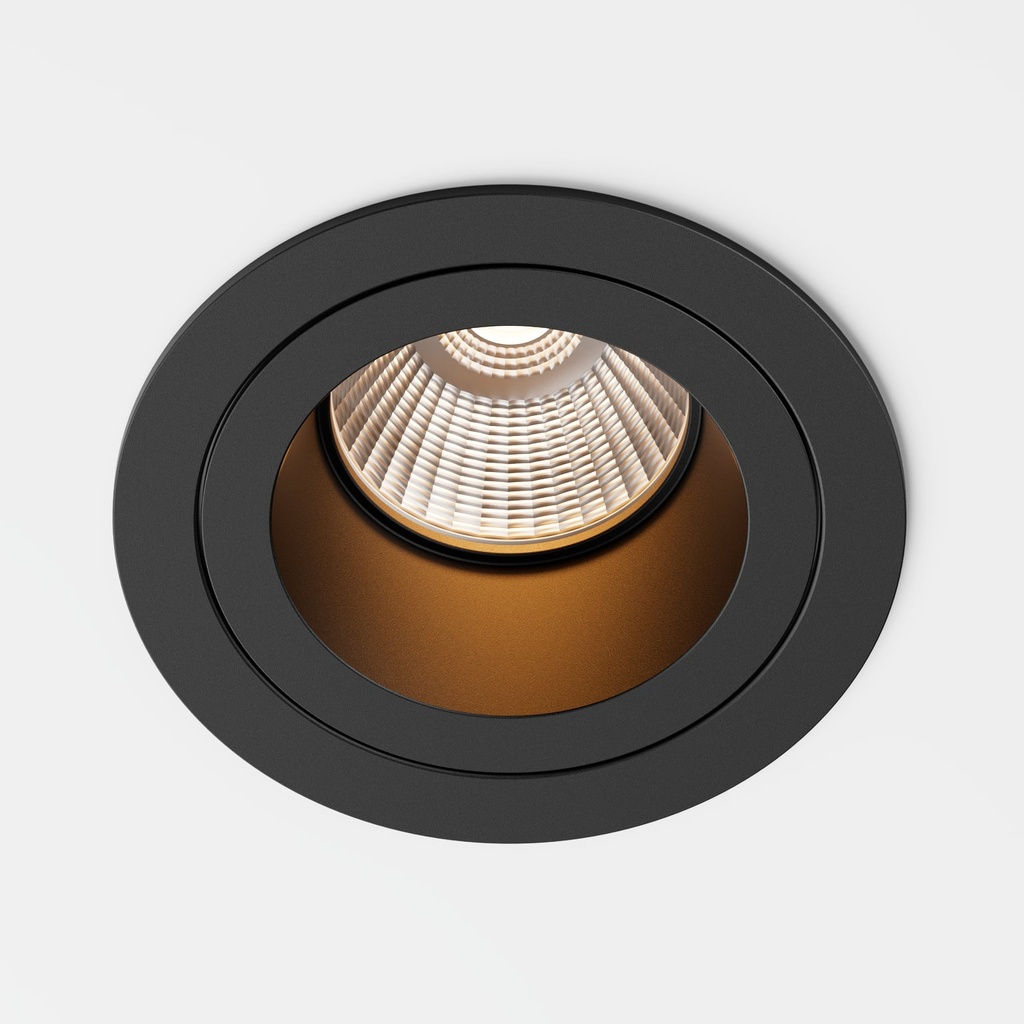

Für ein Bohrmaß von Ø80 mm. Blattfedern halten den Rim hinter der Deckenplatte, ob massiv oder hohl. Unter der Decke bleibt der Rim mit Ø90 mm sichtbar. Der Core ist 34,2 mm hoch, mit den Blattfedern insgesamt 40 mm.
-
GU10-Fassung, Leuchtmittel nicht enthalten
GU10-Fassung für ein LED-Leuchtmittel mit 50 mm Durchmesser (PAR16) oder ein LED-Modul, maximal 35W. Die Einbautiefe hängt vom gewählten Leuchtmittel ab. Das Leuchtmittel wird von unten gewechselt, ohne die Decke zu öffnen.
-
Pulverbeschichtetes Aluminium in Schwarz
Rim und Core aus pulverbeschichtetem Aluminium in Schwarz. Auch komplett in Weiß erhältlich, mit denselben Maßen und demselben Bohrmaß. 5 Jahre Garantie.
Anwendung

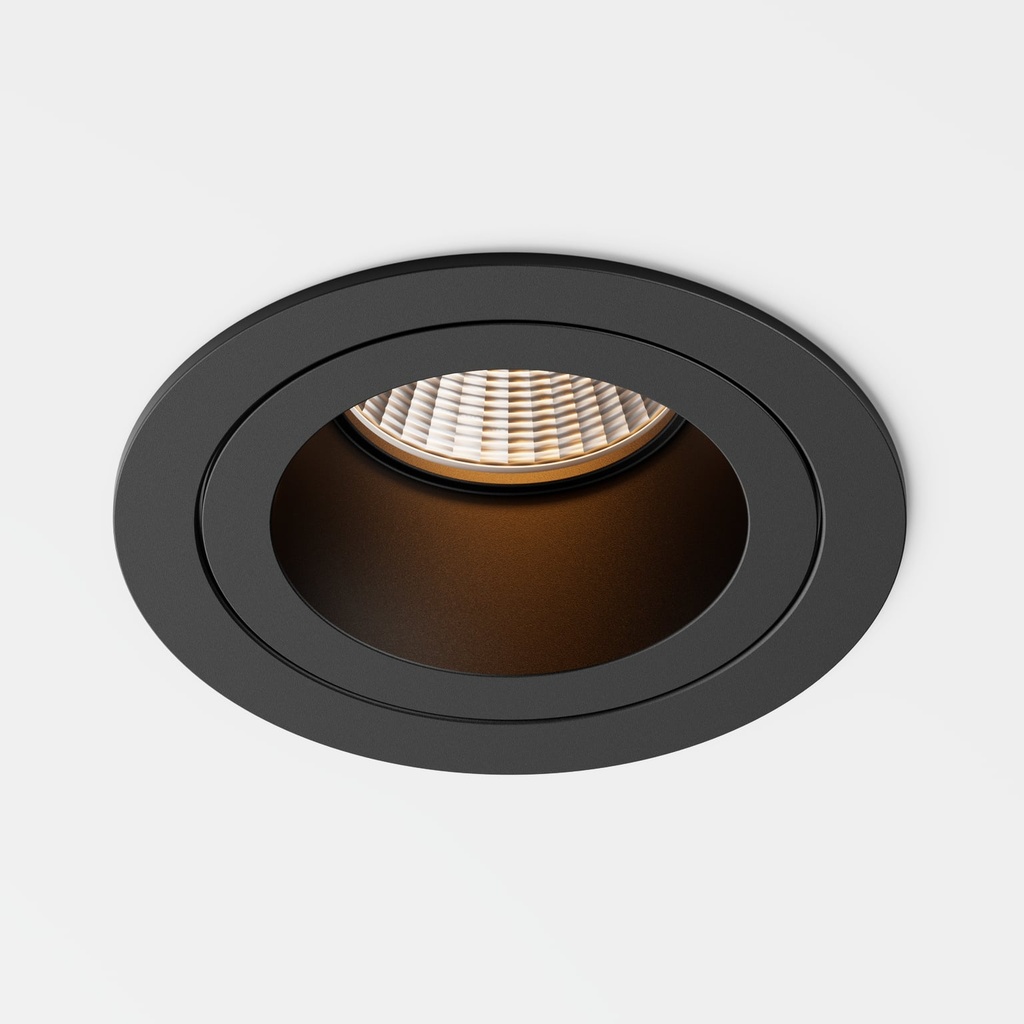

GU10-Einbaustrahler, Bohrmaß Ø80 mm, Core 34,2 mm hoch, Schwarz
IP20, für trockene Innenräume. Der Strahler wird direkt an 230V angeschlossen, ohne Treiber, und entspricht Schutzklasse II: Ein Schutzleiter ist nicht nötig.
Die GU10-Fassung ist für ein LED-Leuchtmittel mit 50 mm oder ein LED-Modul ausgelegt, nicht im Lieferumfang; Lichtfarbe und Abstrahlwinkel wählen Sie also selbst. Maximal 35W. Halten Sie mindestens 0,5 m Abstand zum beleuchteten Objekt und decken Sie die Leuchte nicht mit Dämmmaterial ab.
Lieferumfang
Lieferumfang pro Stück.
Enthalten
- Leuchte
- Fassung
- Federklammern
- Anleitung
Nicht enthalten
- Leuchtmittel
Technische Daten
Maße sind Nennmaße. Prüfen Sie vor dem Ausschneiden die Maßzeichnung.
Abmessungen & Einbau
- Einbaudurchmesser
- Ø80 mm
- Abmessungen
- Ø90 × H 34,2 mm
Allgemein & Montage
- Federtyp
- Blattfedern
- Innen / außen
- Innen
- Wartungszugang
- Frontzugang – Leuchtmittel von unten wechselbar
- Schutzklasse
- Schutzklasse II (schutzisoliert)
- Montageort
- Decke
- Verstellbarkeit
- Fest
- Befestigungsart
- Einbau
- Deckentyp
- Massiv (Beton), Hohl (Gipskarton)
- IP-Schutzart
- IP20
- Anzahl Lichtpunkte
- 1
Licht
- Sockel
- GU10
- Lichtquelle
- PAR16
Elektrik & Sicherheit
- Dimmtechnologie
- Treiberabhängig
- Stromversorgung
- Netzbetrieb
- Dimmbar
- Abhängig vom Leuchtmittel
- Eingangsspannung
- 230 V
Farbe, Material & Oberfläche
- Farbe
- Schwarz
- Material
- Aluminium
- Finish
- Pulverbeschichtet
Häufige Fragen
Fragen, die uns zu dieser Leuchte und ihren Varianten oft gestellt werden.
Welches Leuchtmittel passt, und ist es im Lieferumfang enthalten?
Ein GU10-LED-Leuchtmittel mit 50 mm Durchmesser, im Handel als PAR16 bezeichnet, oder ein LED-Modul. Das Leuchtmittel ist nicht im Lieferumfang enthalten. Die Leuchte ist für maximal 35W ausgelegt; Lichtstrom, Lichtfarbe, Abstrahlwinkel und Dimmbarkeit bestimmen Sie also mit der Wahl des Leuchtmittels.
Welche Einbautiefe brauche ich?
Das hängt vom Leuchtmittel ab: Ein GU10-Leuchtmittel und ein LED-Modul haben nicht dieselbe Einbautiefe. Der Core selbst misst Ø70 × 34,2 mm. Das Bohrmaß beträgt Ø80 mm; Blattfedern halten den Rim hinter einer massiven oder hohlen Deckenplatte, und unter der Decke bleibt der Rim mit Ø90 mm sichtbar.
Was unterscheidet ihn vom Rim Flat und vom Rim Smooth?
Der Rim ist derselbe: Ø90 mm, Bohrmaß Ø80 mm, Blattfedern. Der Unterschied liegt im Core, bei allen drei Ø70 mm: beim Rim Deep ist er 34,2 mm hoch, beim Rim Flat 18 mm und beim Rim Smooth 20 mm. Fassung, Schutzart und Schutzklasse sind identisch.
Unterscheidet sich die schwarze Ausführung technisch von der weißen?
Nein. Maße, Bohrmaß, Fassung, Blattfedern, Schutzart und Schutzklasse sind identisch; nur die Farbe von Rim und Core unterscheidet sich, der Preis ist derselbe. Vor einer hellen Decke hebt sich der schwarze Rim ab, der weiße fügt sich ein.
Zubehör
Teile, die zu dieser Leuchte gehören.
![[M01A023011B2] Zenkai 230V LED Module (2700K)](/web/image/product.product/473/image_128)
![[M01A024011B2] Zenkai 24V LED Module (2700K)](/web/image/product.product/475/image_128)
![[M01A035011B2] Zenkai 350mA LED Module (2700K)](/web/image/product.product/477/image_128)
![[M01A050011B2] Zenkai 500mA LED Module (2700K)](/web/image/product.product/479/image_128)
![[B02A0GU111W2] Philips CorePro LEDspot 4W GU10 (2700K)](/web/image/product.product/274/image_128)
Dokumente
Datenblatt und Montageanleitung, frei zum Download.
-
Herunterladen
Montageanleitung
-
Herunterladen
Datenblatt
