Merkmale
-
Aufbau, Ø80 × 120 mm
Die Montageplatte wird an die Decke geschraubt und der Zylinder darauf festgedreht; eine Deckenöffnung ist nicht nötig. Unter der Decke misst die Leuchte Ø80 × 120 mm. Im Zylinder wird der Einbaustrahler Clickfit Smooth Medium mit Blattfedern gehalten.
-
IP20, 230V, Schutzklasse II
Für trockene Innenräume. Die Leuchte wird direkt an 230V angeschlossen, ohne Treiber; Schutzklasse II. Für das Badezimmer gibt es das Aufbau-Downlight Clickfit Smooth Medium IP54, mit einem Glas vor dem Leuchtmittel und denselben Maßen.
-
Pulverbeschichtetes Aluminium in Schwarz
GU10-Fassung für ein LED-Leuchtmittel mit 50 mm Reflektordurchmesser — im Handel als PAR16 bezeichnet — oder ein LED-Modul, bis 35W; beide sind nicht im Lieferumfang enthalten. Zylinder und Strahler aus pulverbeschichtetem Aluminium: Zylinder und Strahler in Schwarz. Zylinder in Schwarz oder Weiß, Strahler in Schwarz, Bronze, Gold oder Weiß. 5 Jahre Garantie.
Anwendung

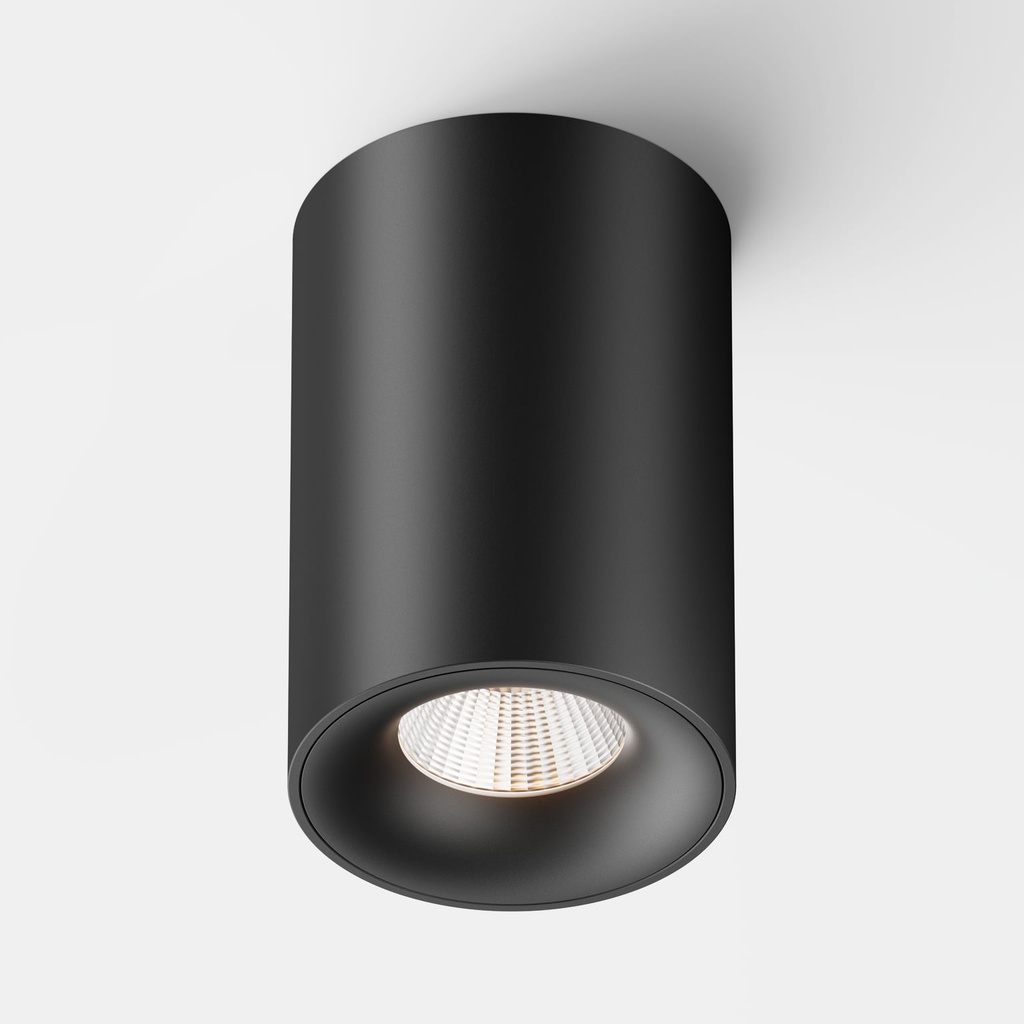

GU10-Aufbau-Downlight, Ø80 × 120 mm, Schwarz
Diese Ausführung ist IP20, für trockene Innenräume, und wird direkt an 230V angeschlossen, ohne Treiber; Schutzklasse II.
Die Leuchte besteht aus dem Clickfit Cylinder Medium und dem Einbaustrahler Clickfit Smooth Medium: Die Montageplatte wird an die Decke geschraubt, der Zylinder darauf festgedreht, und der Strahler wird mit Blattfedern im Zylinder gehalten. Die GU10-Fassung ist für ein LED-Leuchtmittel mit 50 mm oder ein LED-Modul ausgelegt (beide nicht im Lieferumfang); Lichtfarbe und Abstrahlwinkel wählen Sie also selbst. Maximal 35W.
Lieferumfang
Lieferumfang pro Stück.
Enthalten
- Leuchte
- Fassung
- Montageplatte
- Anleitung
Nicht enthalten
- Leuchtmittel
Technische Daten
Maße sind Nennmaße. Prüfen Sie vor dem Ausschneiden die Maßzeichnung.
Abmessungen & Einbau
- Abmessungen
- Ø80 × H 120 mm
Allgemein & Montage
- Innen / außen
- Innen
- Wartungszugang
- Frontzugang – Leuchtmittel von unten wechselbar
- Schutzklasse
- Schutzklasse II (schutzisoliert)
- Montageort
- Decke
- Verstellbarkeit
- Fest
- Befestigungsart
- Aufbau
- IP-Schutzart
- IP20
- Anzahl Lichtpunkte
- 1
Licht
- Sockel
- GU10
- Lichtquelle
- PAR16
Elektrik & Sicherheit
- Dimmtechnologie
- Treiberabhängig
- Stromversorgung
- Netzbetrieb
- Dimmbar
- Abhängig vom Leuchtmittel
- Eingangsspannung
- 230 V
Farbe, Material & Oberfläche
- Farbe
- Schwarz
- Material
- Aluminium
- Finish
- Pulverbeschichtet
Häufige Fragen
Fragen, die uns zu dieser Leuchte und ihren Varianten oft gestellt werden.
Welches Leuchtmittel passt, und ist es im Lieferumfang enthalten?
Das Aufbau-Downlight Clickfit Smooth Medium hat eine GU10-Fassung für ein LED-Leuchtmittel mit 50 mm Reflektordurchmesser, im Handel als PAR16 bezeichnet, oder für ein LED-Modul. Beide werden in die Leuchte eingeklickt. Das Leuchtmittel ist nicht im Lieferumfang enthalten. Die Leuchte ist für maximal 35W ausgelegt; Lichtstrom, Lichtfarbe, Abstrahlwinkel und Dimmbarkeit bestimmen Sie also mit der Wahl des Leuchtmittels.
Aus welchen Teilen besteht das Aufbau-Downlight Clickfit Smooth Medium?

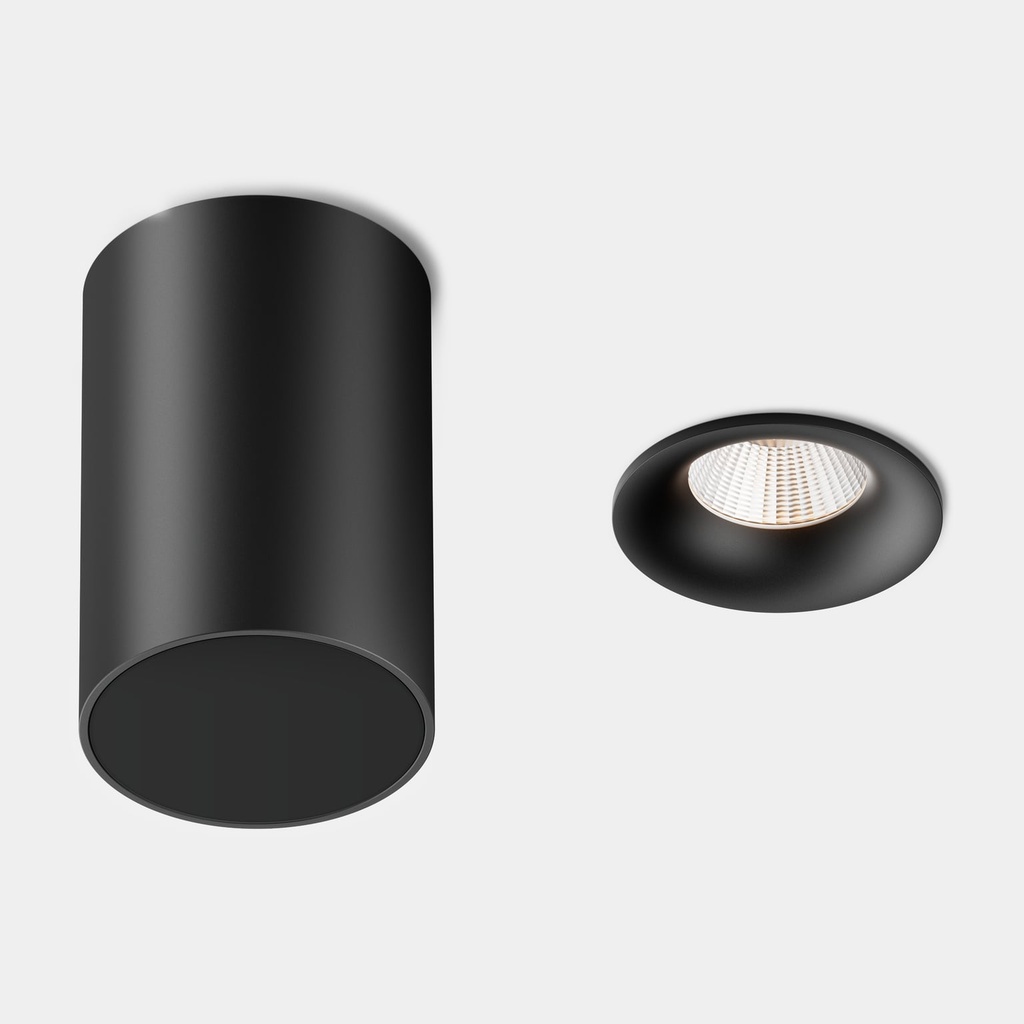

Aus dem Clickfit Cylinder Medium, einem Aufbaugehäuse aus Aluminium, Ø80 × 120 mm, und dem Einbaustrahler Clickfit Smooth Medium. Die Montageplatte wird an die Decke geschraubt, der Zylinder darauf festgedreht, und der Strahler wird mit seinen Blattfedern im Zylinder gehalten. Beide Teile sind auch einzeln erhältlich.
Darf diese Leuchte im Badezimmer montiert werden?
Das Aufbau-Downlight Clickfit Smooth Medium ist IP20 und damit für trockene Innenräume bestimmt. Für Badezimmerzone 2 und überdachte Außenbereiche gibt es das Aufbau-Downlight Clickfit Smooth Medium IP54, mit einem Glas vor dem Leuchtmittel und denselben Maßen.
Unterscheidet sich die Ausführung Schwarz technisch von den anderen Kombinationen?
Nein. Maße, Fassung, IP20 und Schutzklasse II sind identisch; nur die Farbe von Zylinder und Strahler unterscheidet sich, der Preis ist derselbe. Zylinder in Schwarz oder Weiß, Strahler in Schwarz, Bronze, Gold oder Weiß.
Zubehör
Teile, die zu dieser Leuchte gehören.
![[M01A023011B2] Zenkai 230V LED Module (2700K)](/web/image/product.product/473/image_128)
![[M01A024011B2] Zenkai 24V LED Module (2700K)](/web/image/product.product/475/image_128)
![[M01A035011B2] Zenkai 350mA LED Module (2700K)](/web/image/product.product/477/image_128)
![[M01A050011B2] Zenkai 500mA LED Module (2700K)](/web/image/product.product/479/image_128)
![[B02A0GU111W2] Philips CorePro LEDspot 4W GU10 (2700K)](/web/image/product.product/274/image_128)
