Merkmale
-
Ausgang
350, 400, 450 oder 500 mA, 12-20V DC
Über zwei DIP-Schalter wird der Ausgangsstrom eingestellt; die maximale Ausgangsleistung beträgt dann 7, 8, 9 oder 10W. Leerlaufspannung maximal 35V, Sicherheitskleinspannung (SELV).
-
Dimmen
Phasenanschnitt und -abschnitt, 10-100 %
Dimmbar mit einem Phasenanschnitt- oder Phasenabschnittdimmer, von 10 bis 100 %. Eingang 220-240V, 50/60 Hz, Leistungsfaktor mindestens 0,92.
-
Installation
Schutzklasse II, 129 × 44 × 23 mm

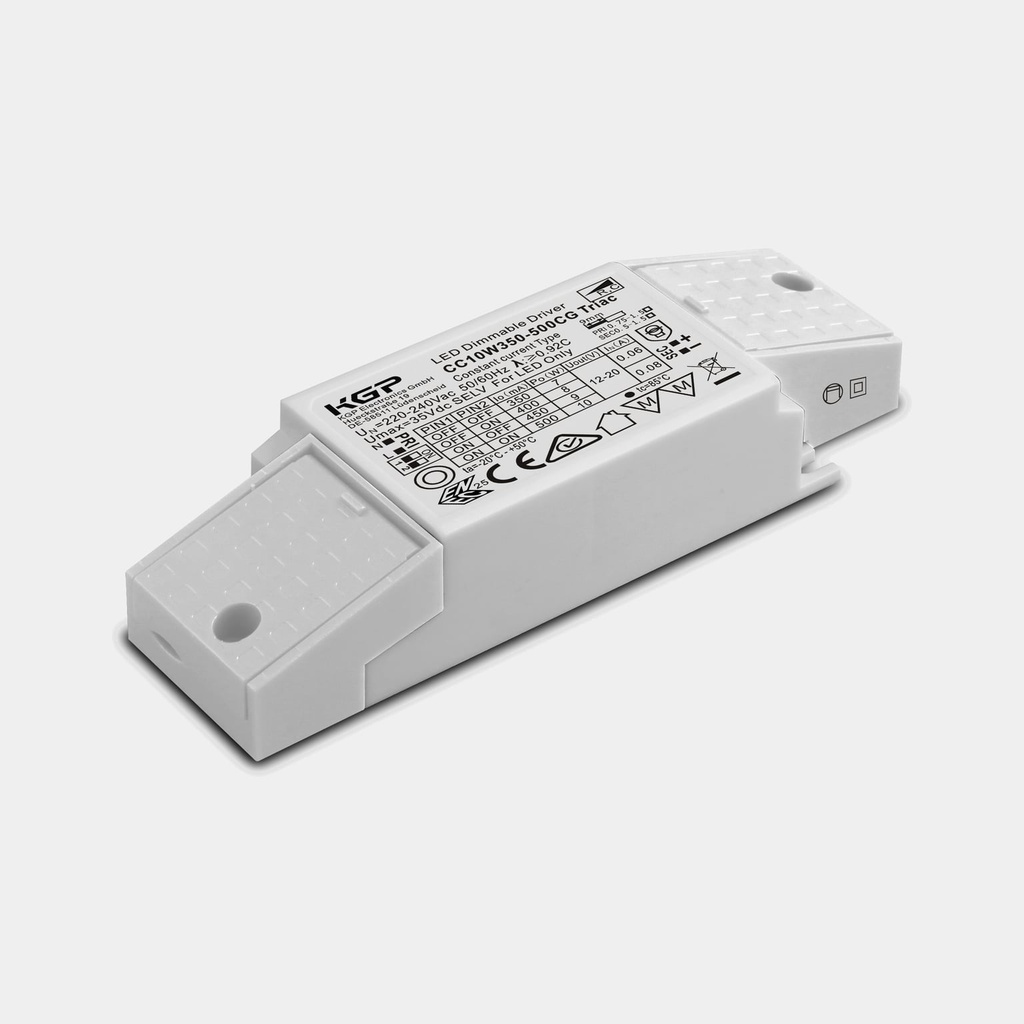

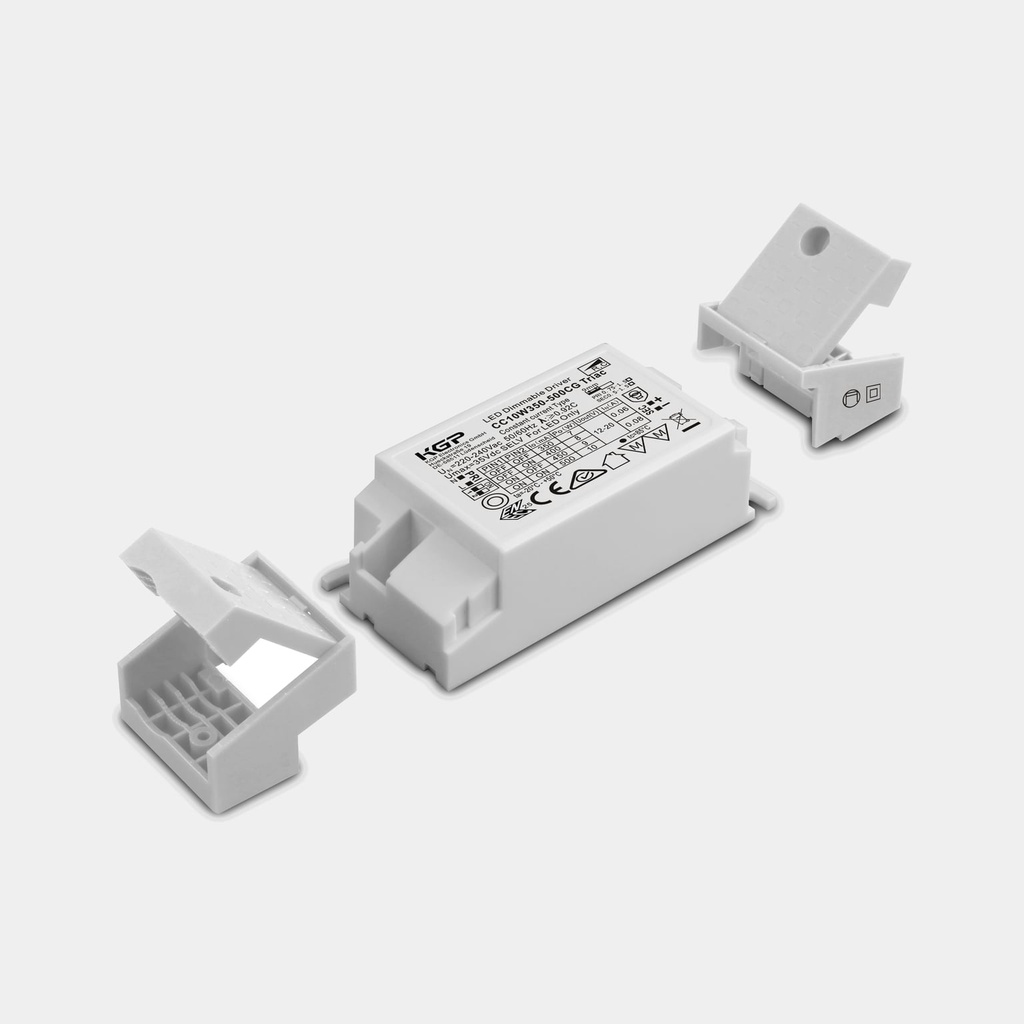

LED-Treiber für unabhängige Montage, mit abnehmbaren Zugentlastungen und Steckklemmen. Ohne Zugentlastungen ist er 88 mm lang und eignet sich so für den Einbau in eine Leuchte. Umgebungstemperatur -20 bis +50 °C, Wirkungsgrad 81 %.
Anwendung
Dimmbarer LED-Treiber für LED-Module mit 350 bis 500 mA und 12 bis 20V
Der Treiber versorgt Konstantstrom-LED-Module und -Leuchten im Spannungsbereich von 12 bis 20V mit bis zu 10W. Prüfen Sie vor dem Anschluss, ob Strom und Spannung des Moduls zum Treiber passen.
Für den Innenbereich. Lebensdauer 50000h bei einer Umgebungstemperatur von 50 °C, 5 Jahre Garantie.
Lieferumfang
Lieferumfang pro Stück.
Enthalten
- LED-Treiber
Technische Daten
Maße sind Nennmaße. Prüfen Sie vor dem Ausschneiden die Maßzeichnung.
Abmessungen & Einbau
- Abmessungen
- L 129 × B 44 × H 23 mm
Allgemein & Montage
- Innen / außen
- Innen
- IP-Schutzart
- IP20
- Schutzklasse
- Schutzklasse II (schutzisoliert)
Elektrik & Sicherheit
- Dimmbar
- Ja
- Bauform
- Block
- Eingangsspannung
- 230 V
- Dimmtechnologie
- Phasenanschnitt (TRIAC), Phasenabschnitt (ELV)
- Netzteil-Topologie
- Einstellbarer Strom
Farbe, Material & Oberfläche
- Material
- Kunststoff
- Farbe
- Weiß
Power & Control
- Effizienz
- 81 %
- Ausgangstyp
- Konstantstrom (CC)
- Schutzfunktionen
- Kurzschluss, Überlast
- Standby-Leistung
- 0.5 W
- Klemmentyp
- Steckklemme
- Anzahl Kanäle
- 1
- Ausgangsleistung
- 4,2-10W
- Ausgangsstrom
- 350-500 mA
- Ausgangsspannung
- 12-20V DC
- Umgebungstemperatur (ta)
- -20...+50 °C
Häufige Fragen
Fragen, die uns zu dieser Leuchte und ihren Varianten oft gestellt werden.
Wie stelle ich den Ausgangsstrom ein?
Mit den zwei DIP-Schaltern am Treiber: beide auf OFF: 350 mA (7W); PIN 1 OFF und PIN 2 ON: 400 mA (8W); PIN 1 ON und PIN 2 OFF: 450 mA (9W); beide auf ON: 500 mA (10W).
Welche LED-Module kann ich anschließen?
Konstantstrommodule mit 350 bis 500 mA, einer Flussspannung zwischen 12 und 20V und einer Leistung von bis zu 10W. Die Zenkai 350mA und 500mA (18V) sowie das Zenkai Mini (12V, 350 mA) liegen in diesem Bereich.
Wie viele Treiber darf ich an einen Stromkreis anschließen?
Pro Leitungsschutzschalter 16A: bis zu 28 Treiber bei Auslösecharakteristik B oder bis zu 45 bei Charakteristik C, bei 230V. Der Einschaltstrom beträgt maximal 8A bei einer Dauer von 10 µs.
Dokumente
Datenblatt und Montageanleitung, frei zum Download.
-
Herunterladen
Datenblatt
