Merkmale
-
Pulverbeschichtetes Aluminium in Schwarz
Platte, Strahler und Zylinder bestehen aus pulverbeschichtetem Aluminium in Schwarz. Die weiße Ausführung hat dieselben Maße, dieselbe GU10-Fassung und dieselbe Montage. Garantie 5 Jahre.
-
Aufbaumontage, Platte 240 × 240 × 15 mm
Sie schrauben zuerst die mitgelieferte Montageschiene an die Decke und schieben die Platte darüber; ein Einbau oder Ausschnitt ist nicht nötig. Die Platte ist 15 mm flach und die Leuchte 145 mm hoch — beim geraden Tuup Slim sind das 30 mm und 161 mm. Jeder Strahler dreht und schwenkt einzeln. Befestigungsmaterial und Anleitung liegen bei.
-
Vier Zylinder Ø42 × 114 mm, abziehbar ohne Werkzeug

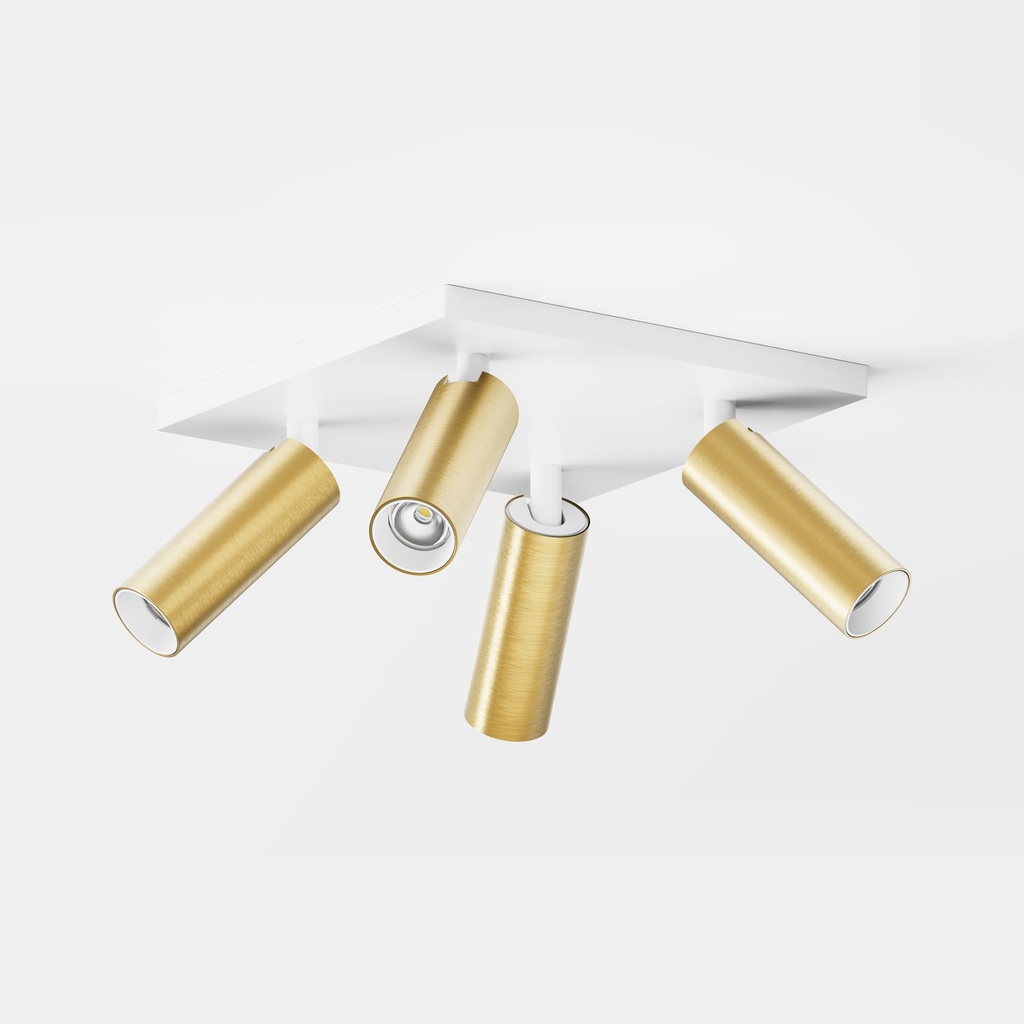

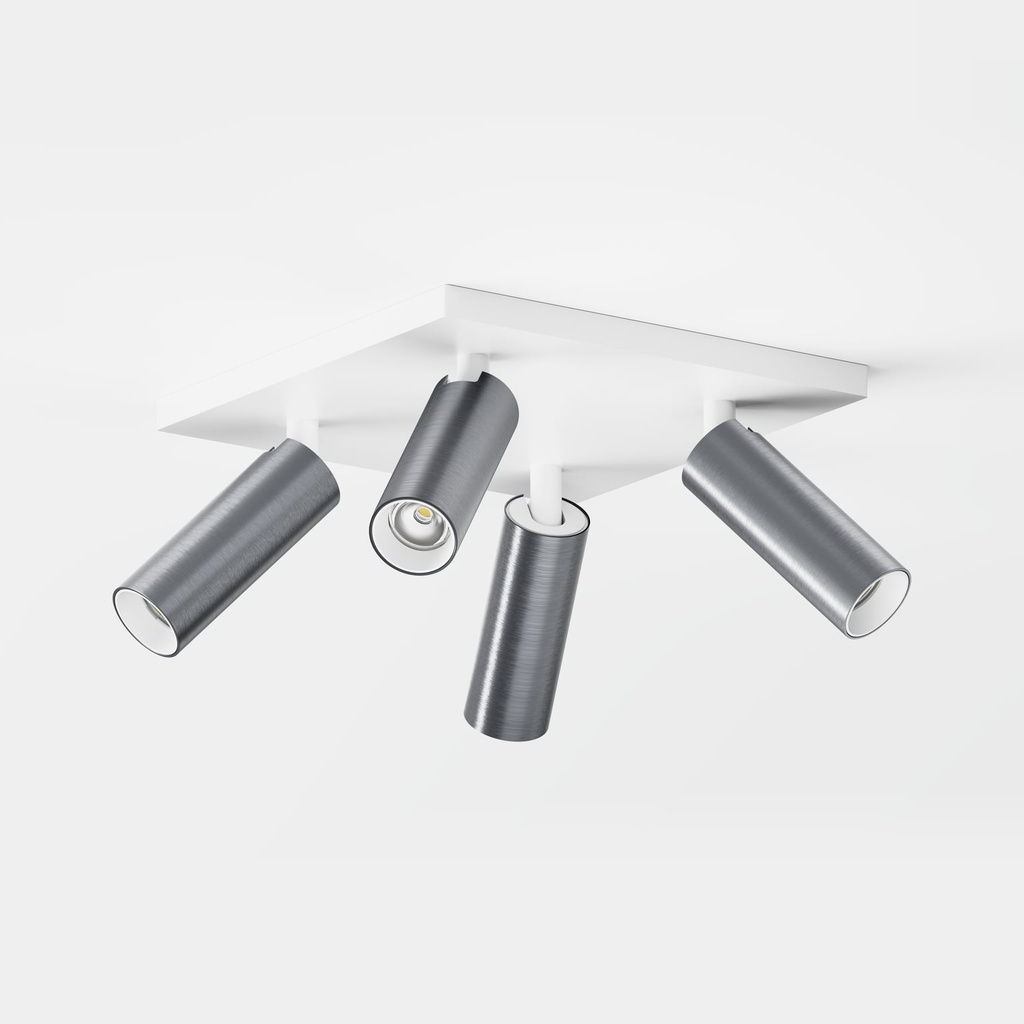

Jeder Zylinder lässt sich vom Strahler abziehen. So wechseln Sie das GU10-Leuchtmittel, ohne die Leuchte zu demontieren, und der Strahler behält seine Ausrichtung. Mit derselben Bewegung tauschen Sie einen Zylinder gegen eine Ausführung in gebürstetem Messing, gebürsteter Bronze oder Gun metal — den separat erhältlichen Tuup Slim Zylinder, vier je Leuchte, nicht enthalten.
Anwendung
Aufbaustrahler mit vier GU10-Fassungen auf quadratischer Platte von 240 mm, Schwarz
Der Tuup Slim 4 ist der Einzige der Tuup Slim-Reihe, der kein Balken ist. Vier Strahler sitzen auf einer quadratischen Platte von 240 × 240 mm statt in einer Linie, und mit 15 mm ist diese Platte die flachste der Reihe — die geraden Balken messen 30 mm, die asymmetrischen 18 mm.
Die Leuchte wird ohne Treiber direkt an 230V angeschlossen; IP20 und Schutzklasse I: nur innen und trocken, und sie darf nicht mit Dämmmaterial abgedeckt werden. Die GU10-Fassung ist für ein LED-Leuchtmittel von 35 mm (MR11) vorgesehen; Lichtstrom, Lichtfarbe und Ausstrahlungswinkel hängen vom gewählten Leuchtmittel ab und nicht von der Leuchte. Rechnen Sie mit vier Leuchtmitteln je Leuchte.
Lieferumfang
Lieferumfang pro Stück.
Enthalten
- Leuchte
- Fassung
- Befestigungsmaterial
- Anleitung
Nicht enthalten
- Leuchtmittel
Technische Daten
Maße sind Nennmaße. Prüfen Sie vor dem Ausschneiden die Maßzeichnung.
Abmessungen & Einbau
- Maße der Montageplatte
- L 240 × B 240 × T 15 mm
- Abmessungen
- L 240 × B 240 × H 145 mm
Allgemein & Montage
- Innen / außen
- Innen
- Wartungszugang
- Frontzugang – Leuchtmittel von unten wechselbar
- Schutzklasse
- Schutzklasse I (geerdet)
- Montageort
- Decke
- Verstellbarkeit
- Schwenk- und drehbar
- Befestigungsart
- Aufbau
- IP-Schutzart
- IP20
- Anzahl Lichtpunkte
- 4
Licht
- Sockel
- GU10
- Lichtquelle
- MR11
Elektrik & Sicherheit
- Dimmtechnologie
- Treiberabhängig
- Stromversorgung
- Netzbetrieb
- Dimmbar
- Abhängig vom Leuchtmittel
- Eingangsspannung
- 230 V
Farbe, Material & Oberfläche
- Farbe
- Schwarz
- Material
- Aluminium
- Finish
- Pulverbeschichtet
Häufige Fragen
Fragen, die uns zu dieser Leuchte und ihren Varianten oft gestellt werden.
Was unterscheidet ihn vom Tuup Slim 1, 2 und 3?
Die Form der Leuchte. Diese drei sind Balken mit den Strahlern in einer Linie: 175 mm einflammig, 336 mm zweiflammig, 560 mm dreiflammig. Der Tuup Slim 4 ist eine quadratische Platte von 240 × 240 mm mit vier Strahlern. Fassung, Zylinder und Montage sind gleich; mit 15 mm ist die Platte flacher als die 30 mm der Balken.
Wie hoch baut die Leuchte unter der Decke?
145 mm insgesamt, ab Deckenebene. Die Platte ist 15 mm flach und misst 240 × 240 mm; jeder Zylinder darunter misst Ø42 × 114 mm. Zum Vergleich: Die geraden Tuup Slim kommen auf 161 mm, die asymmetrischen auf 148 mm.
Wie viele GU10-Leuchtmittel braucht die Leuchte?
Vier, einer je Strahler. Sie bestellen sie separat: GU10-LED-Leuchtmittel mit einem Reflektordurchmesser von 35 mm — das Maß, das im Handel MR11 heißt. Denselben Strahler gibt es auch auf einem Balken mit einem, zwei oder drei Lichtpunkten.
Lässt sich die Ausführung später noch ändern?
Die Platte bleibt weiß oder schwarz — das ist die Ausführung, die Sie bestellen. Die vier Zylinder lassen sich abziehen: separat erhältlich als Tuup Slim Zylinder in gebürstetem Messing, gebürsteter Bronze und Gun metal, dazu ein goldener Einsatzring um die Lichtöffnung. Rechnen Sie mit vier Stück; diese Teile sind nicht im Karton.
Gibt die schwarze Ausführung so viel Licht wie die weiße?
Ja. Das Licht kommt von den vier GU10-Leuchtmitteln, die Sie selbst wählen; sie gehören nicht zum Lieferumfang. Die Farbe des pulverbeschichteten Aluminiums ändert daran nichts. Schwarz macht die Platte von 240 × 240 mm lediglich weniger sichtbar vor einer dunklen Deckenfläche.
Zubehör
Teile, die zu dieser Leuchte gehören.
![[05A300000BBA0] Tuup Slim Zylinder (Gebürstetes Messing)](/web/image/product.product/539/image_128)
![[B03A0GU111W2] Osram LED Superstar Reflector Spot GU10 MR11 3W](/web/image/product.product/7327/image_128)
![[05A0S0000G] Tuup Slim Insert](/web/image/product.product/1827/image_128)
Dokumente
Datenblatt und Montageanleitung, frei zum Download.
-
Herunterladen
Montageanleitung
-
Herunterladen
Datenblatt
