Caractéristiques
-
Angle
Deux rails à angle droit

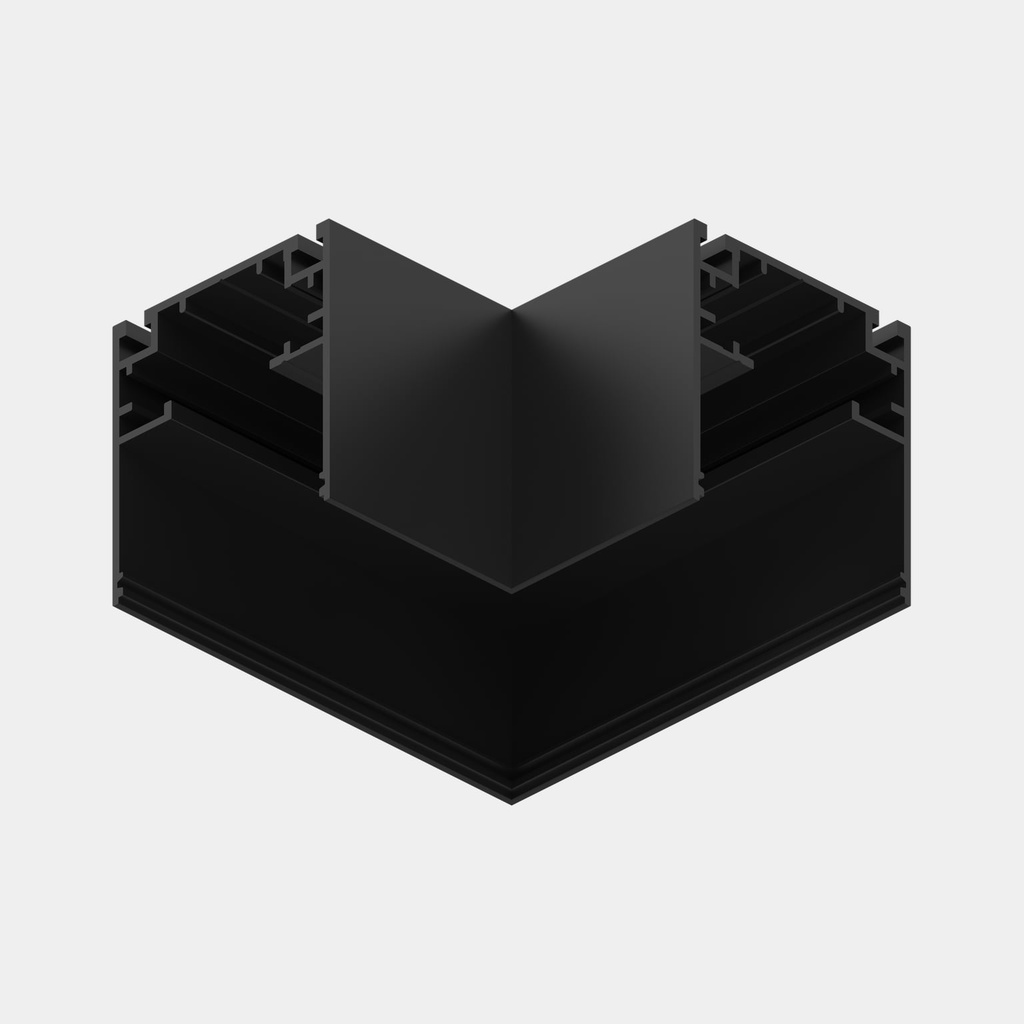

La pièce d'angle en aluminium de 70 × 70 mm a le même profilé de 38,1 × 40,1 mm que le rail. La partie électrique de 300 mm prolonge le circuit vers le second rail, les plaques de jonction assemblent les profilés.
-
Compatibilité
Pour le rail A-Line 1 phase
Conçu pour le rail A-Line 1,5 m 1 phase ; le connecteur prolonge un seul circuit 230V. La pose figure dans le mode d'emploi du rail. IP20, classe I, intérieur uniquement.
-
Version
Noir, 70 × 70 × 40,1 mm
Pièce d'angle et partie électrique : aluminium thermolaqué noir. Plaques de jonction fournies. Garantie 5 ans. Le même connecteur d'angle existe en blanc.
Application
Connecteur d'angle 90° pour le rail A-Line 1 phase, noir
Le connecteur d'angle A-Line 90° fait tourner un tracé de rail A-Line à angle droit. La pose figure dans le mode d'emploi du rail A-Line 1,5 m 1 phase.
Un rail monophasé comporte un seul circuit 230V, y compris au-delà du connecteur : tous les spots du tracé s'allument ensemble. IP20 et classe I : locaux intérieurs secs.
Contenu de la boîte
Fourniture, par unité.
Inclus
- Connecteur
- Plaque de jonction
Données techniques
Les dimensions sont nominales. Vérifiez le dessin coté avant de découper.
Dimensions & encastrement
- Dimensions
- L 70 × l 70 × H 40,1 mm
Général & montage
- Se monte sur
- Rail
- Intérieur / extérieur
- Intérieur
- Classe de protection
- Classe I (avec terre)
- Indice de protection (IP)
- IP20
Électricité & sécurité
- Tension d'entrée
- 230 V
Couleur, matériau & finition
- Couleur
- Noir
- Matériau
- Aluminium
- Finition
- Thermolaqué
Questions fréquentes
Les questions que l’on nous pose souvent sur ce luminaire et ses variantes.
Comment poser le connecteur d'angle A-Line 90° ?
La pose du connecteur d'angle A-Line 90° figure dans le mode d'emploi du rail A-Line 1,5 m 1 phase, disponible aussi sur cette page produit. La pièce d'angle en aluminium se place entre les deux rails, la partie électrique les relie électriquement et les plaques de jonction fixent les profilés entre eux.
Que contient la boîte du connecteur d'angle A-Line 90° ?
La pièce d'angle en aluminium de 70 × 70 mm, la partie électrique de 300 mm et les plaques de jonction. Les rails se commandent séparément. Le connecteur d'angle A-Line 90° fonctionne en 230V, est IP20 et de classe I : intérieur uniquement.
Les versions noire et blanche du connecteur d'angle A-Line 90° sont-elles techniquement identiques ?
Oui. Les deux versions du connecteur d'angle A-Line 90° ont les mêmes dimensions, la même partie électrique et le même raccordement monophasé 230V. Seule la couleur du thermolaquage diffère.
