Caractéristiques
-
Lumière
Douze points lumineux, 24°
Douze points lumineux derrière une grille : 1146 lm pour 10,0 W, soit 114,6 lm/W. 2700K, IRC 90, classe énergétique E.
-
Rail
Pour le rail A-Line 1 phase
Se place dans le rail A-Line 1,5 m 1 phase, avec les adaptateurs aux deux extrémités. Driver intégré, dimmable avec un variateur TRIAC. Classe I, intérieur uniquement.
-
Version
Noir, 435 mm
Aluminium thermolaqué noir. LED non remplaçable, durée de vie 50000 heures, garantie 5 ans.
Application

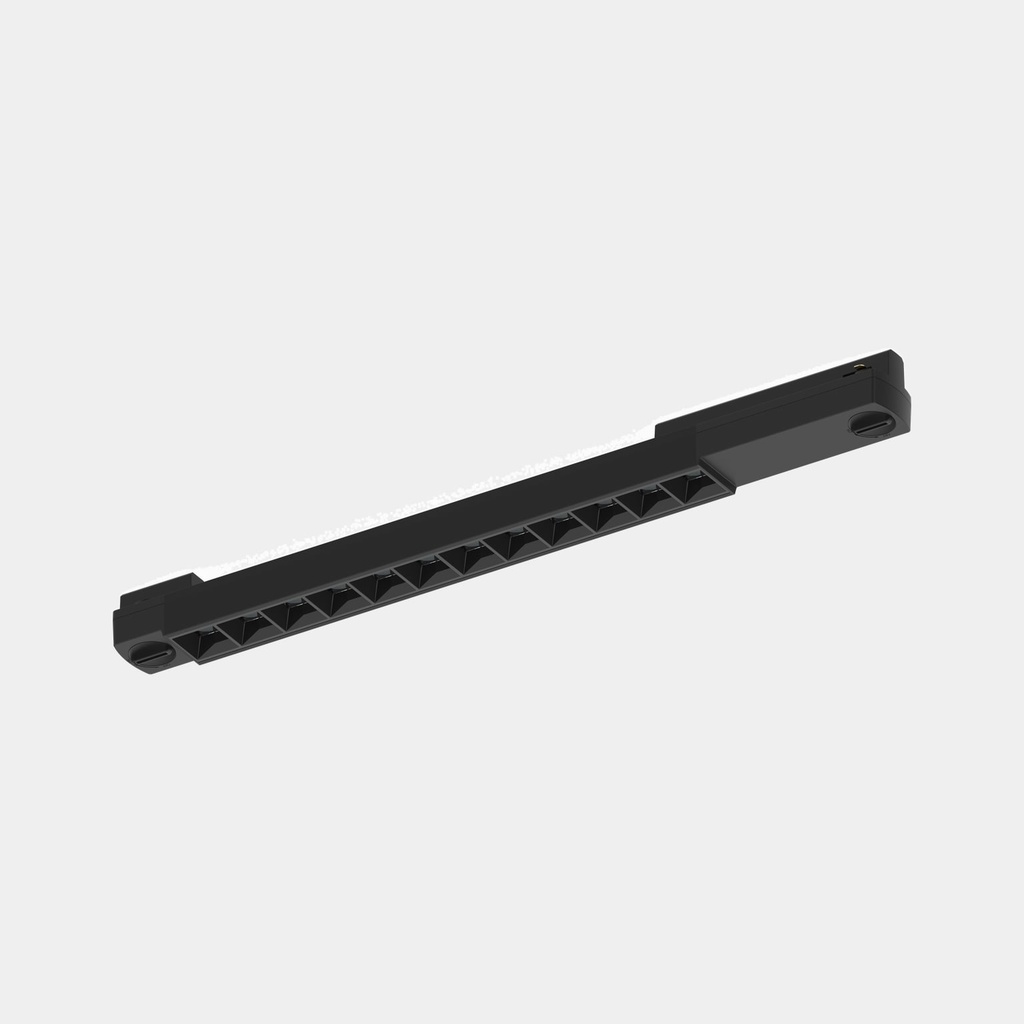

Module LED Dot 30 pour le rail A-Line 1 phase, noir
Le spot sur rail A-Line Dot 30 se place dans le rail A-Line 1,5 m 1 phase ; la pose figure dans le mode d'emploi du rail.
Un rail monophasé comporte un seul circuit 230V : tous les spots du tracé s'allument et se gradent ensemble. Classe I, pour locaux intérieurs secs.
Contenu de la boîte
Fourniture, par unité.
Inclus
- Luminaire
- Source lumineuse
- Driver
Données techniques
Les dimensions sont nominales. Vérifiez le dessin coté avant de découper.
Dimensions & encastrement
- Dimensions
- L 435 × l 34 × H 38 mm
Général & montage
- Intérieur / extérieur
- Intérieur
- Classe de protection
- Classe I (avec terre)
- Emplacement de montage
- Rail
- Type de fixation
- Rail
- Indice de protection (IP)
- IP20
- Nombre de points lumineux
- 12
- Orientabilité
- Fixe
Lumière
- Mode de couleur
- Blanc
- Culot
- LED intégrée
- Durée de vie LED
- 50000 h
- Flux lumineux
- 1146 lm
- Rendu des couleurs (IRC)
- 90
- Source lumineuse
- LED
- Couleur de lumière
- 2700K
- Angle de faisceau
- 24°
- Efficacité (lm/W)
- 114.6
- Puissance totale
- 10 W
Électricité & sécurité
- Remplaçabilité de la source
- Non remplaçable
- Technologie de variation
- Coupure de phase ascendante (TRIAC)
- Alimentation
- Sur secteur
- Dimmable
- Oui
- Tension d'entrée
- 230 V
Couleur, matériau & finition
- Couleur
- Noir
- Matériau
- Aluminium
- Finition
- Thermolaqué
Étiquette énergétique
L'étiquette énergétique européenne et la fiche d'information de la source lumineuse.
Questions fréquentes
Les questions que l’on nous pose souvent sur ce luminaire et ses variantes.
Comment poser le spot sur rail A-Line Dot 30 ?
Le spot sur rail A-Line Dot 30 se place dans le rail A-Line 1,5 m 1 phase. Les adaptateurs aux deux extrémités assurent le contact avec le rail ; la pose figure dans le mode d'emploi du rail, disponible aussi sur cette page produit. La boîte contient uniquement le module.
Le spot sur rail A-Line Dot 30 est-il dimmable ?
Oui. Le driver est intégré au spot sur rail A-Line Dot 30 et est dimmable avec un variateur TRIAC (coupure en début de phase) sur le circuit 230V du rail. Tous les spots d'un même rail 1 phase se gradent ensemble.
Peut-on remplacer la LED du spot sur rail A-Line Dot 30 ?
Non. La LED et le driver sont intégrés et non remplaçables ; en cas de défaut, on remplace le module. La durée de vie est de 50000 heures, avec une garantie de 5 ans.
Accessoires
Les pièces qui accompagnent ce luminaire.
![[L01C315011B0] A-Line 1,5 m Rail 1 phase (Noir)](/web/image/product.product/9641/image_128)
Documents
Fiche technique et notice d'installation, en téléchargement libre.
-
Télécharger
Notice d'installation
-
Télécharger
Fiche technique
