Caractéristiques
-
Raccordement
Alimentation entre deux rails
L'alimentation centrale de 166 × 35,2 × 35,5 mm se glisse par chaque extrémité dans un rail : le raccordement n'a donc pas besoin de se trouver en bout de tracé. Un système ne s'alimente qu'en un seul point.
-
Compatibilité
Pour le rail A-Track triphasé
Conçue pour le rail A-Track 1,5 m 3 phases ; elle ne convient pas à un rail monophasé. La pose figure dans le mode d'emploi du système de rail A-Track triphasé. IP20 et classe I : locaux intérieurs secs, raccordement par un électricien qualifié.
-
Version
Noir, 166 × 35,2 × 35,5 mm
Matière synthétique, coloris noir. Garantie 5 ans. La même alimentation centrale existe en blanc.
Application

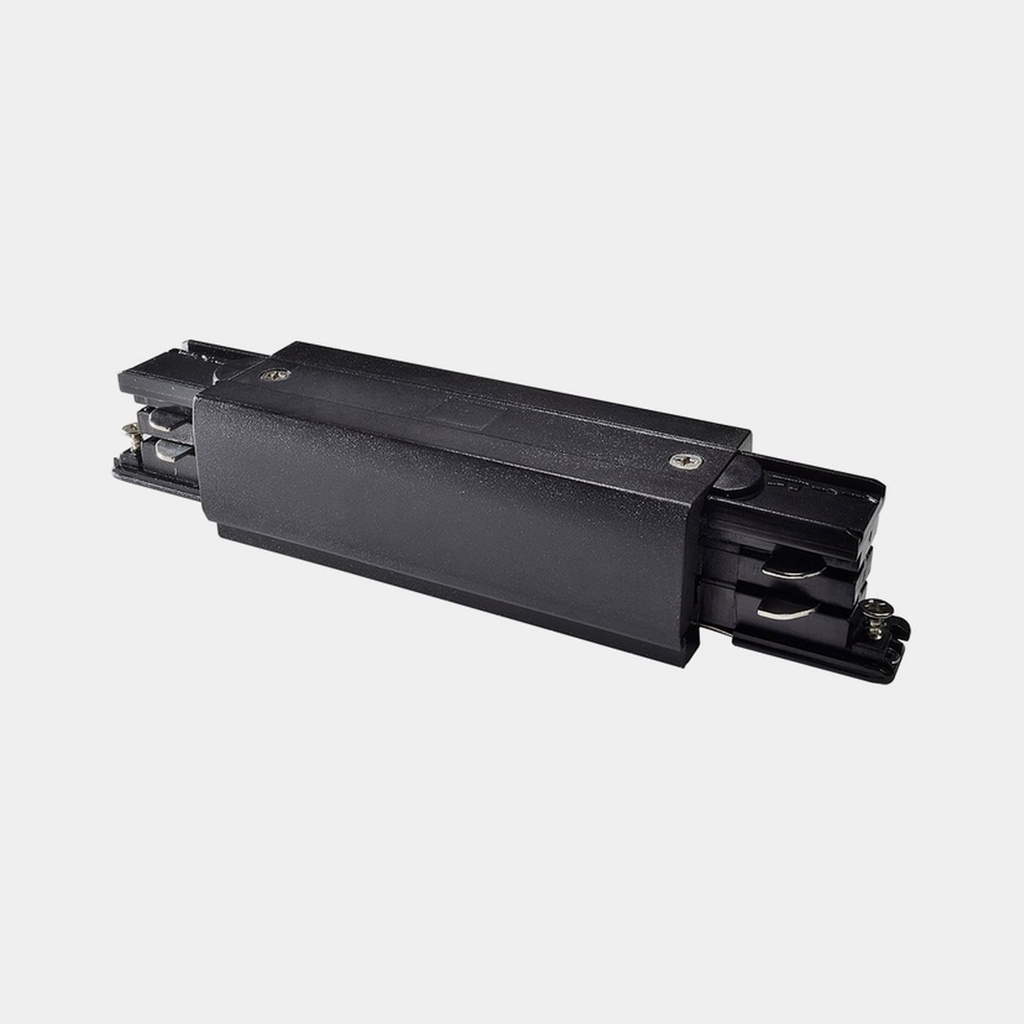

Alimentation centrale pour le rail A-Track triphasé, noir
L'alimentation centrale raccorde le tracé là où se trouve le point d'éclairage, même hors des extrémités. La pose figure dans le mode d'emploi du système de rail A-Track triphasé.
Un rail triphasé comporte trois circuits 230V (L1, L2 et L3 avec un neutre commun) : trois groupes de spots se commandent séparément. IP20 et classe I : locaux intérieurs secs, raccordement par un électricien qualifié.
Contenu de la boîte
Fourniture, par unité.
Inclus
- Alimentation
Données techniques
Les dimensions sont nominales. Vérifiez le dessin coté avant de découper.
Dimensions & encastrement
- Dimensions
- L 166 × l 35,2 × H 35,5 mm
Général & montage
- Se monte sur
- Rail
- Intérieur / extérieur
- Intérieur
- Classe de protection
- Classe I (avec terre)
- Indice de protection (IP)
- IP20
Électricité & sécurité
- Tension d'entrée
- 230 V
Couleur, matériau & finition
- Couleur
- Noir
- Matériau
- Plastique
Questions fréquentes
Les questions que l’on nous pose souvent sur ce luminaire et ses variantes.
Comment poser l'alimentation centrale A-Track 3 phases ?
La pose de l'alimentation centrale A-Track 3 phases figure dans le mode d'emploi du système de rail A-Track triphasé, disponible aussi sur cette page produit. L'alimentation centrale se glisse par chaque extrémité dans un rail et se fixe par vis ; les fils se raccordent ensuite aux bornes. Coupez le courant avant de commencer ; le raccordement doit être réalisé par un électricien qualifié.
Que contient la boîte de l'alimentation centrale A-Track 3 phases ?
L'alimentation centrale A-Track 3 phases seule. Rails et spots se commandent à part. L'alimentation centrale A-Track 3 phases se raccorde en 230V, est IP20 et de classe I : intérieur uniquement.
Les versions noire et blanche de l'alimentation centrale A-Track 3 phases sont-elles techniquement identiques ?
Oui. Les deux versions ont les mêmes dimensions et le même raccordement ; seule la couleur diffère.
Accessoires
Les pièces qui accompagnent ce luminaire.
![[T03C315011B] A-Track 1,5 m Rail 3 phases (Noir)](/web/image/product.product/203/image_128)
Documents
Fiche technique et notice d'installation, en téléchargement libre.
-
Télécharger
Notice d'installation
-
Télécharger
Fiche technique
