Caractéristiques
-
Version
Aluminium thermolaqué noir
Le luminaire est en aluminium thermolaqué noir. La version blanche a les mêmes dimensions, la même douille GU10 et le même montage. Garantie 5 ans.
-
Montage
Montage en saillie au plafond, 80 × 80 mm
La plaque de fond avec la douille se retire du boîtier, le câble secteur se raccorde au bornier et le boîtier se fixe au plafond avec deux vis. La lampe se monte ensuite dans la douille et la plaque de fond se remet en place. Aucune découpe n’est nécessaire ; vis et chevilles fournies.
-
Lampe
Douille GU10 pour une lampe LED de 50 mm (PAR16)
Une douille GU10 pour une lampe LED à réflecteur de 50 mm — la taille désignée PAR16 dans le commerce. Puissance maximale : 35W. La lampe se commande séparément ; flux, température de couleur et angle de faisceau dépendent de la lampe choisie. Gradable avec une lampe gradable et un variateur adapté.
Application
Chuck 1 Downlight en saillie noir : boîtier fixe de 80 × 80 × 90 mm, éclairage vers le bas
Le boîtier se visse directement au plafond, sans découpe. Le luminaire mesure 80 × 80 × 90 mm et éclaire vers le bas.
Il se raccorde directement au 230V, sans driver. IP20 et classe I : pour locaux intérieurs secs. Le flux, la température de couleur et l’angle de faisceau dépendent de la lampe choisie. Le même modèle existe en version à deux douilles (160 mm) : le Chuck 2.
Contenu de la boîte
Fourniture, par unité.
Inclus
- Luminaire
- Douille
- Visserie
- Manuel
Non inclus
- Source lumineuse
Données techniques
Les dimensions sont nominales. Vérifiez le dessin coté avant de découper.
Dimensions & encastrement
- Dimensions de la platine
- L 80 × l 80 mm
- Dimensions
- L 80 × l 80 × H 90 mm
Général & montage
- Intérieur / extérieur
- Intérieur
- Accès maintenance
- Accès frontal – lampe remplaçable par le bas
- Classe de protection
- Classe I (avec terre)
- Emplacement de montage
- Plafond
- Orientabilité
- Fixe
- Type de fixation
- En saillie
- Indice de protection (IP)
- IP20
- Nombre de points lumineux
- 1
Lumière
- Culot
- GU10
- Source lumineuse
- PAR16
Électricité & sécurité
- Technologie de variation
- Selon le driver
- Alimentation
- Sur secteur
- Dimmable
- Selon la source lumineuse
- Tension d'entrée
- 230 V
Couleur, matériau & finition
- Couleur
- Noir
- Matériau
- Aluminium
- Finition
- Thermolaqué
Questions fréquentes
Les questions que l’on nous pose souvent sur ce luminaire et ses variantes.
Quelle lampe pour le Chuck 1 Downlight en saillie ?
Le Chuck 1 Downlight en saillie dispose d’une douille GU10 pour une lampe LED à réflecteur de 50 mm — la taille désignée PAR16 dans le commerce. La lampe se commande séparément. Puissance maximale : 35W. Le même modèle existe en version à deux douilles : le Chuck 2.
Puis-je utiliser le Chuck 1 dans une salle de bains ?
Non. Le Chuck 1 est IP20 et réservé aux locaux intérieurs secs.
Le Chuck 1 demande-t-il une découpe dans le plafond ?
Non. Le Chuck 1 est un luminaire en saillie : le boîtier de 80 × 80 mm se visse directement au plafond et se raccorde au 230V. Vis et chevilles fournies.

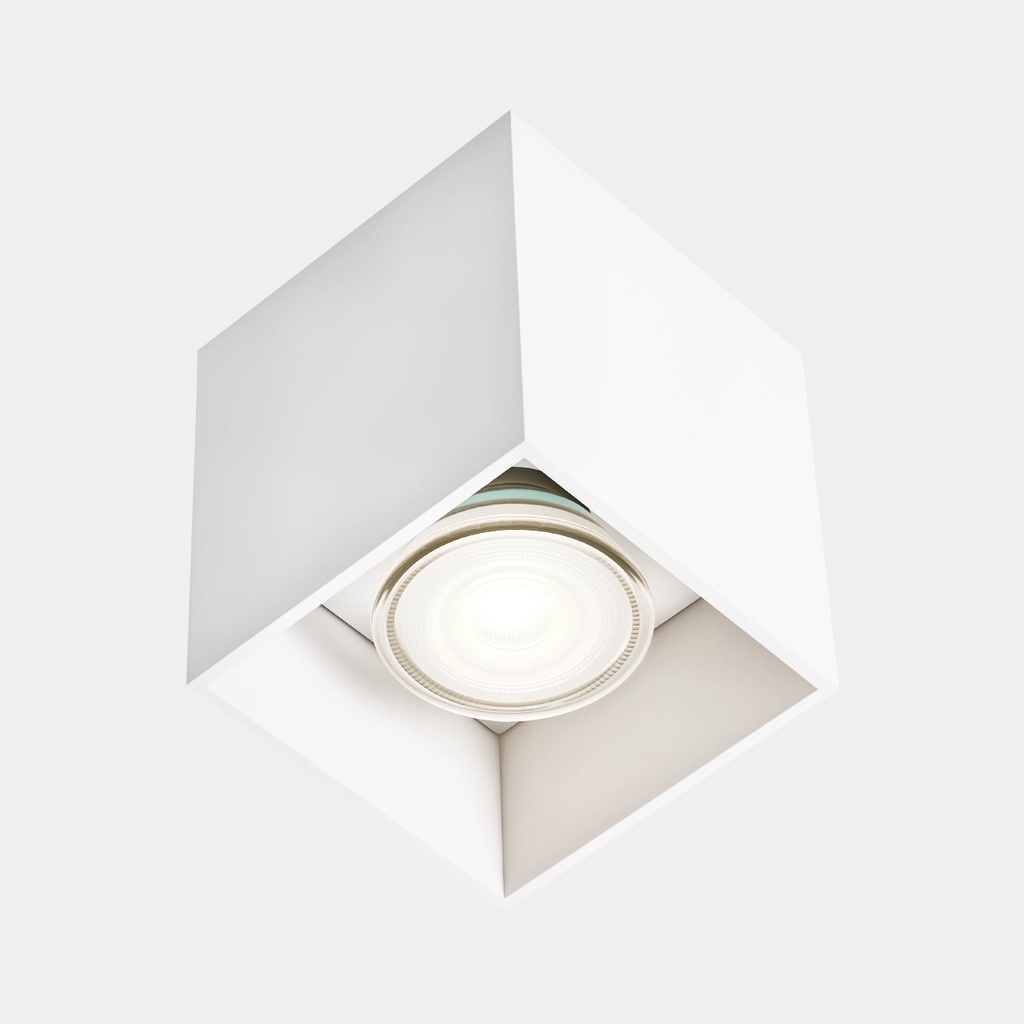

Le Chuck 1 noir existe-t-il aussi en blanc ?
Oui. Le Chuck 1 Downlight en saillie existe aussi en aluminium thermolaqué blanc, avec les mêmes dimensions (80 × 80 × 90 mm), la même douille GU10 et le même montage.
Accessoires
Les pièces qui accompagnent ce luminaire.
