Caractéristiques
-
Découpe Ø80 mm, ressorts à lames
Pour une découpe de Ø80 mm. Le Rim se fixe par ressorts à lames derrière la plaque de plafond, pleine ou creuse. Sous le plafond, le Rim de Ø90 mm reste visible. Le Core mesure 20 mm de hauteur, 32 mm au total avec les ressorts.
-
Douille GU10, source non fournie
Douille GU10 pour une lampe LED de 50 mm de diamètre (PAR16) ou un module LED, 35W maximum. La profondeur d'encastrement dépend de la source choisie. La lampe se remplace par le dessous, sans ouvrir le plafond.
-
Aluminium thermolaqué noir
Rim et Core en aluminium thermolaqué noir. Également disponible entièrement en blanc, aux mêmes dimensions et avec la même découpe. Garantie 5 ans.
Application

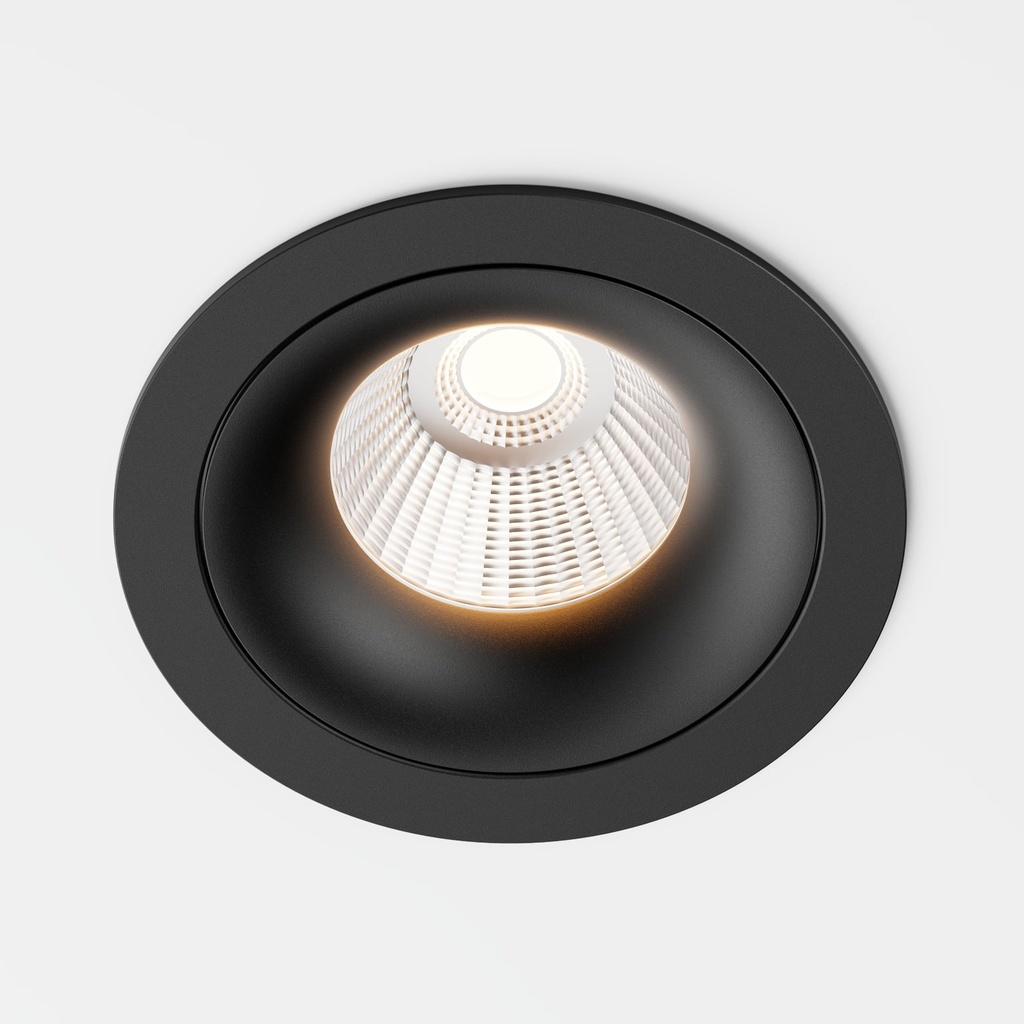

Spot encastré GU10, découpe Ø80 mm, Core de 20 mm, noir
IP20, pour locaux intérieurs secs. Le spot se raccorde directement au 230V, sans driver, et il est de classe II : aucune mise à la terre n'est nécessaire.
La douille GU10 est prévue pour une lampe LED de 50 mm ou un module LED, non fournis ; vous choisissez donc vous-même la température de couleur et l'angle de faisceau. Puissance maximale : 35W. Respectez une distance d'au moins 0,5 m par rapport à l'objet éclairé et ne recouvrez pas le luminaire d'isolant.
Contenu de la boîte
Fourniture, par unité.
Inclus
- Luminaire
- Douille
- Ressorts de fixation
- Manuel
Non inclus
- Source lumineuse
Données techniques
Les dimensions sont nominales. Vérifiez le dessin coté avant de découper.
Dimensions & encastrement
- Diamètre d'encastrement
- Ø80 mm
- Dimensions
- Ø90 × H 20 mm
Général & montage
- Type de ressort
- Ressorts à lames
- Intérieur / extérieur
- Intérieur
- Accès maintenance
- Accès frontal – lampe remplaçable par le bas
- Classe de protection
- Classe II (double isolation)
- Emplacement de montage
- Plafond
- Orientabilité
- Fixe
- Type de fixation
- Encastré
- Type de plafond
- Plein (béton), Creux (placo)
- Indice de protection (IP)
- IP20
- Nombre de points lumineux
- 1
Lumière
- Culot
- GU10
- Source lumineuse
- PAR16
Électricité & sécurité
- Technologie de variation
- Selon le driver
- Alimentation
- Sur secteur
- Dimmable
- Selon la source lumineuse
- Tension d'entrée
- 230 V
Couleur, matériau & finition
- Couleur
- Noir
- Matériau
- Aluminium
- Finition
- Thermolaqué
Questions fréquentes
Les questions que l’on nous pose souvent sur ce luminaire et ses variantes.
Quelle lampe utiliser, et est-elle fournie ?
Une lampe LED GU10 de 50 mm de diamètre, le format appelé PAR16 dans le commerce, ou un module LED. La source lumineuse n'est pas fournie. Puissance maximale : 35W. Flux lumineux, température de couleur, angle de faisceau et gradation dépendent donc de la source choisie.
Quelle profondeur d'encastrement faut-il prévoir ?
Cela dépend de la source : une lampe GU10 et un module LED n'ont pas la même profondeur d'encastrement. Le Core lui-même mesure Ø70 × 20 mm. La découpe est de Ø80 mm ; le Rim se fixe par ressorts à lames derrière une plaque de plafond pleine ou creuse, et le Rim de Ø90 mm reste visible sous le plafond.
Quelle est la différence avec le Rim Deep et le Rim Flat ?
Le Rim est le même : Ø90 mm, découpe Ø80 mm, ressorts à lames. La différence est le Core, de Ø70 mm sur les trois : sur le Rim Smooth, il mesure 20 mm de hauteur, sur le Rim Deep 34,2 mm et sur le Rim Flat 18 mm. Douille, indice de protection et classe électrique sont identiques.
La version noire diffère-t-elle techniquement de la blanche ?
Non. Dimensions, découpe, douille, ressorts à lames, indice de protection et classe électrique sont identiques ; seule la couleur du Rim et du Core change, et le prix est le même. Sur un plafond clair, le Rim noir se détache, le blanc se fond.
