Caractéristiques
-

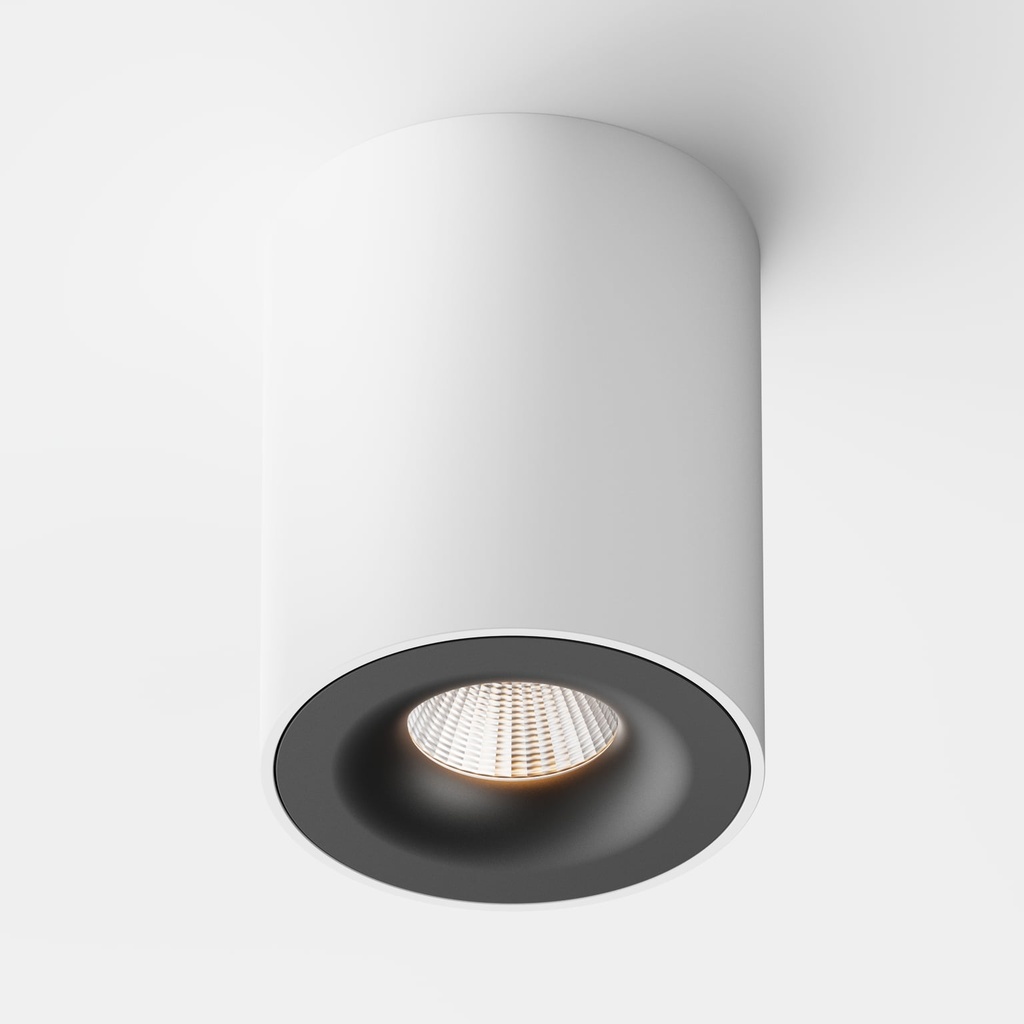

En saillie, Ø96 × 120 mm
La platine se visse au plafond et le cylindre s'y fixe par rotation ; aucune découpe n'est nécessaire. Sous le plafond, le luminaire mesure Ø96 × 120 mm. Le cylindre accueille le spot encastré Clickfit Smooth Large.
-
IP20, 230V, classe II
Pour les locaux intérieurs secs. Le luminaire se raccorde directement au 230V, sans driver ; classe II. Pour une salle de bains, il existe le downlight en saillie Clickfit Smooth Large IP54, avec un verre devant la lampe et les mêmes dimensions.
-
Aluminium thermolaqué, finition noire
Douille GU10 pour une lampe LED de 50 mm de diamètre — le format appelé PAR16 dans le commerce — ou un module LED, jusqu'à 35W ; aucun des deux n'est fourni. Cylindre et spot en aluminium thermolaqué : cylindre et spot en noir. Cylindre en noir ou en blanc, spot en noir, en bronze, en or ou en blanc. Garantie 5 ans.
Application
Downlight en saillie GU10, Ø96 × 120 mm, noir
Cette version est en IP20, destinée aux locaux intérieurs secs, et se raccorde directement au 230V, sans driver ; classe II.
Le luminaire se compose du Clickfit Cylinder Large et du spot encastré Clickfit Smooth Large : la platine se visse au plafond, le cylindre s'y fixe par rotation et le spot se maintient dans le cylindre par des ressorts à lames. La douille GU10 est prévue pour une lampe LED de 50 mm ou un module LED, non fournis ; vous choisissez donc vous-même la température de couleur et l'angle de faisceau. Puissance maximale : 35W.
Contenu de la boîte
Fourniture, par unité.
Inclus
- Luminaire
- Douille
- Platine de fixation
- Manuel
Non inclus
- Source lumineuse
Données techniques
Les dimensions sont nominales. Vérifiez le dessin coté avant de découper.
Dimensions & encastrement
- Dimensions
- Ø96 × H 120 mm
Général & montage
- Intérieur / extérieur
- Intérieur
- Accès maintenance
- Accès frontal – lampe remplaçable par le bas
- Classe de protection
- Classe II (double isolation)
- Emplacement de montage
- Plafond
- Orientabilité
- Fixe
- Type de fixation
- En saillie
- Indice de protection (IP)
- IP20
- Nombre de points lumineux
- 1
Lumière
- Culot
- GU10
- Source lumineuse
- PAR16
Électricité & sécurité
- Technologie de variation
- Selon le driver
- Alimentation
- Sur secteur
- Dimmable
- Selon la source lumineuse
- Tension d'entrée
- 230 V
Couleur, matériau & finition
- Couleur
- Noir
- Matériau
- Aluminium
- Finition
- Thermolaqué
Questions fréquentes
Les questions que l’on nous pose souvent sur ce luminaire et ses variantes.
Quelle source lumineuse utiliser, et est-elle fournie ?
Le downlight en saillie Clickfit Smooth Large dispose d'une douille GU10 pour une lampe LED de 50 mm de diamètre, le format appelé PAR16 dans le commerce, ou pour un module LED. Les deux se clipsent dans le luminaire. La source lumineuse n'est pas fournie. Puissance maximale : 35W. Flux lumineux, température de couleur, angle de faisceau et gradation dépendent donc de la source choisie.
De quelles pièces se compose le downlight en saillie Clickfit Smooth Large ?

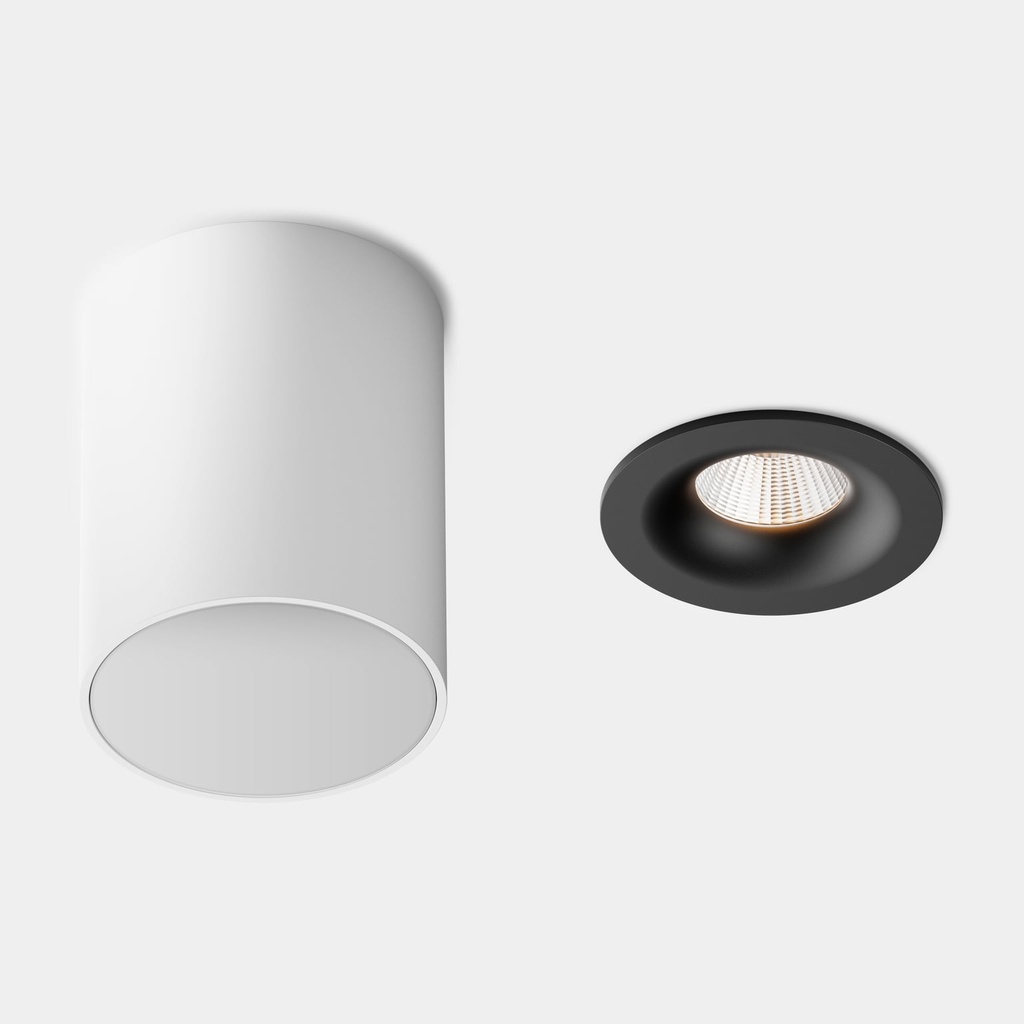

Du Clickfit Cylinder Large, un boîtier en saillie en aluminium de Ø96 × 120 mm, et du spot encastré Clickfit Smooth Large. La platine se visse au plafond, le cylindre s'y fixe par rotation, et le spot se maintient dans le cylindre par ses ressorts à lames. Les deux pièces sont aussi vendues séparément.
Ce luminaire peut-il être installé dans une salle de bains ?
Le downlight en saillie Clickfit Smooth Large est IP20 et donc destiné aux locaux intérieurs secs. Pour la zone 2 d'une salle de bains et l'extérieur abrité, il existe le downlight en saillie Clickfit Smooth Large IP54, avec un verre devant la lampe et les mêmes dimensions.
La version noire diffère-t-elle techniquement des autres combinaisons ?
Non. Dimensions, douille, IP20 et classe II sont identiques ; seule la couleur du cylindre et du spot change, et le prix est le même. Cylindre en noir ou en blanc, spot en noir, en bronze, en or ou en blanc.
Accessoires
Les pièces qui accompagnent ce luminaire.
![[M01A023011B2] Zenkai 230V LED Module (2700K)](/web/image/product.product/473/image_128)
![[M01A024011B2] Zenkai 24V LED Module (2700K)](/web/image/product.product/475/image_128)
![[M01A035011B2] Zenkai 350mA LED Module (2700K)](/web/image/product.product/477/image_128)
![[M01A050011B2] Zenkai 500mA LED Module (2700K)](/web/image/product.product/479/image_128)
![[B02A0GU111W2] Philips CorePro LEDspot 4W GU10 (2700K)](/web/image/product.product/274/image_128)
Documents
Fiche technique et notice d'installation, en téléchargement libre.
-
Télécharger
Notice d'installation
-
Télécharger
Fiche technique
