Caractéristiques
-
IP54, jusqu'en zone 2
Protégé contre la poussière et les projections d'eau. Le spot convient donc à la zone 2 d'une salle de bains et à l'extérieur abrité. La version IP20 du même spot reste destinée aux locaux secs.
-
Découpe Ø45-47 mm, 90 mm de profondeur
Pour une découpe de Ø45-47 mm. Le spot se fixe par ressorts à lames derrière une plaque de plafond pleine ou creuse. Prévoyez 90 mm de dégagement au-dessus du plafond, lampe en place. Sous le plafond, Ø55 × 26 mm restent visibles.
-
Douille GU10 en aluminium thermolaqué noir

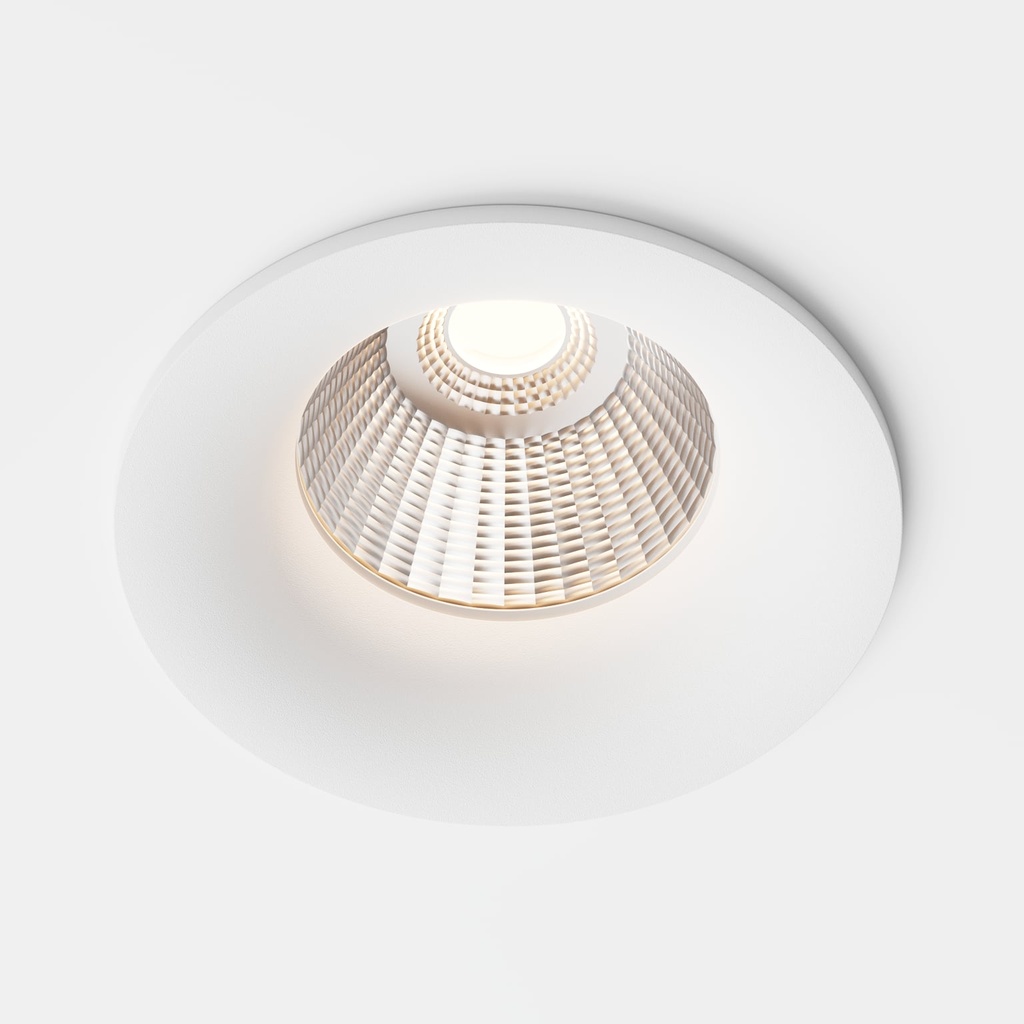

Douille GU10 pour une lampe LED de 35 mm de diamètre — le format appelé MR11 dans le commerce — ou un module LED, jusqu'à 35W. La source lumineuse n'est pas fournie et se clipse par le bas dans le luminaire. Corps en aluminium thermolaqué noir ; également disponible entièrement en blanc. Garantie 5 ans.
Application
Spot encastré GU10 IP54, découpe Ø45-47 mm, noir
IP54 signifie protégé contre la poussière et contre les projections d'eau de toute direction. Cela suffit pour la zone 2 d'une salle de bains et pour un extérieur abrité. Au-dessus du bord de la baignoire ou de la douche, la zone 1 s'applique avec une exigence plus stricte ; vérifiez-le avec le RGIE avant la pose.
Le luminaire se raccorde directement au 230V, sans driver, et il est de classe II. La douille GU10 est prévue pour une lampe LED de 35 mm ou un module LED, jusqu'à 35W (non fournis). Ne recouvrez pas le luminaire d'isolant.
Contenu de la boîte
Fourniture, par unité.
Inclus
- Luminaire
- Douille
- Ressorts de fixation
- Manuel
Non inclus
- Source lumineuse
Données techniques
Les dimensions sont nominales. Vérifiez le dessin coté avant de découper.
Dimensions & encastrement
- Diamètre d'encastrement
- Ø45-47 mm
- Dimensions
- Ø55 × H 26 mm
- Profondeur d'encastrement
- 90 mm
Général & montage
- Type de ressort
- Ressorts à lames
- Intérieur / extérieur
- Intérieur, Extérieur
- Accès maintenance
- Accès frontal – lampe remplaçable par le bas
- Classe de protection
- Classe II (double isolation)
- Emplacement de montage
- Plafond
- Orientabilité
- Fixe
- Type de fixation
- Encastré
- Type de plafond
- Plein (béton), Creux (placo)
- Indice de protection (IP)
- IP54
- Nombre de points lumineux
- 1
Lumière
- Culot
- GU10
- Source lumineuse
- MR11
Électricité & sécurité
- Technologie de variation
- Selon le driver
- Alimentation
- Sur secteur
- Dimmable
- Selon la source lumineuse
- Tension d'entrée
- 230 V
Couleur, matériau & finition
- Couleur
- Noir
- Matériau
- Aluminium
- Finition
- Thermolaqué
Questions fréquentes
Les questions que l’on nous pose souvent sur ce luminaire et ses variantes.
Où ce spot peut-il être installé ?
L'IP54 protège contre la poussière et contre les projections d'eau de toute direction. Le spot convient donc à la zone 2 d'une salle de bains et à l'extérieur abrité. Au-dessus du bord de la baignoire ou de la douche, la zone 1 s'applique avec une exigence plus stricte — vérifiez-le avec le RGIE avant la pose.
Quelle source lumineuse utiliser, et est-elle fournie ?
Une lampe LED GU10 de 35 mm de diamètre, le format appelé MR11 dans le commerce, ou un module LED. Les deux se clipsent dans le luminaire. La source lumineuse n'est pas fournie. Puissance maximale : 35W. Flux lumineux, température de couleur, angle de faisceau et gradation dépendent donc de la source choisie. En local humide, choisissez une lampe prévue pour cet usage.
Quelle profondeur d'encastrement faut-il prévoir ?
90 mm, mesurés lampe en place. La découpe est de Ø45-47 mm et le spot se fixe par ressorts à lames derrière une plaque de plafond pleine ou creuse. Sous le plafond, Ø55 × 26 mm restent visibles. Ce sont les mêmes dimensions que la version IP20.
La version noire diffère-t-elle techniquement de la blanche ?
Non. Dimensions, découpe, douille, ressorts à lames, IP54 et classe II sont identiques ; seul le thermolaquage change, et le prix est le même. Sur un plafond clair, le bord noir se détache, le blanc se fond.
