Caractéristiques
-
Version
Aluminium thermolaqué noir
Le corps et le spot sont en aluminium thermolaqué noir. Devant un plafond sombre, le luminaire se remarque peu. La version blanche a les mêmes dimensions, la même douille GU10 et la même pose. Garantie 5 ans.
-
Pose
Montage apparent au plafond, 175 × 32 × 30 mm
Vous vissez la barre directement au plafond, sur support plein ou creux ; aucune découpe n'est nécessaire. La barre fait 30 mm d'épaisseur et l'ensemble 161 mm de hauteur — sur le Tuup Slim Asym asymétrique, c'est 18 mm et 148 mm. Le spot pivote et s'incline. Visserie et notice fournies.
-
Tube
Tube Ø42 × 114 mm, se retire sans outil

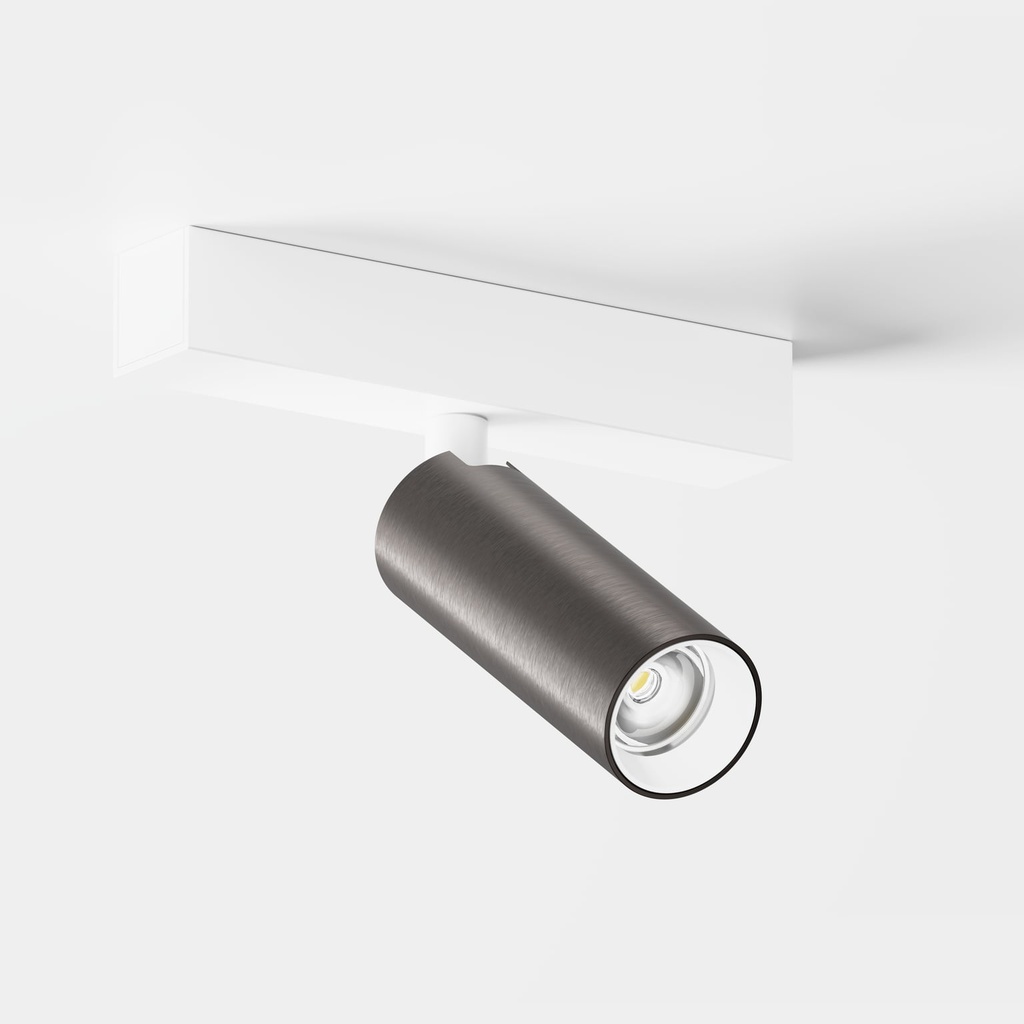

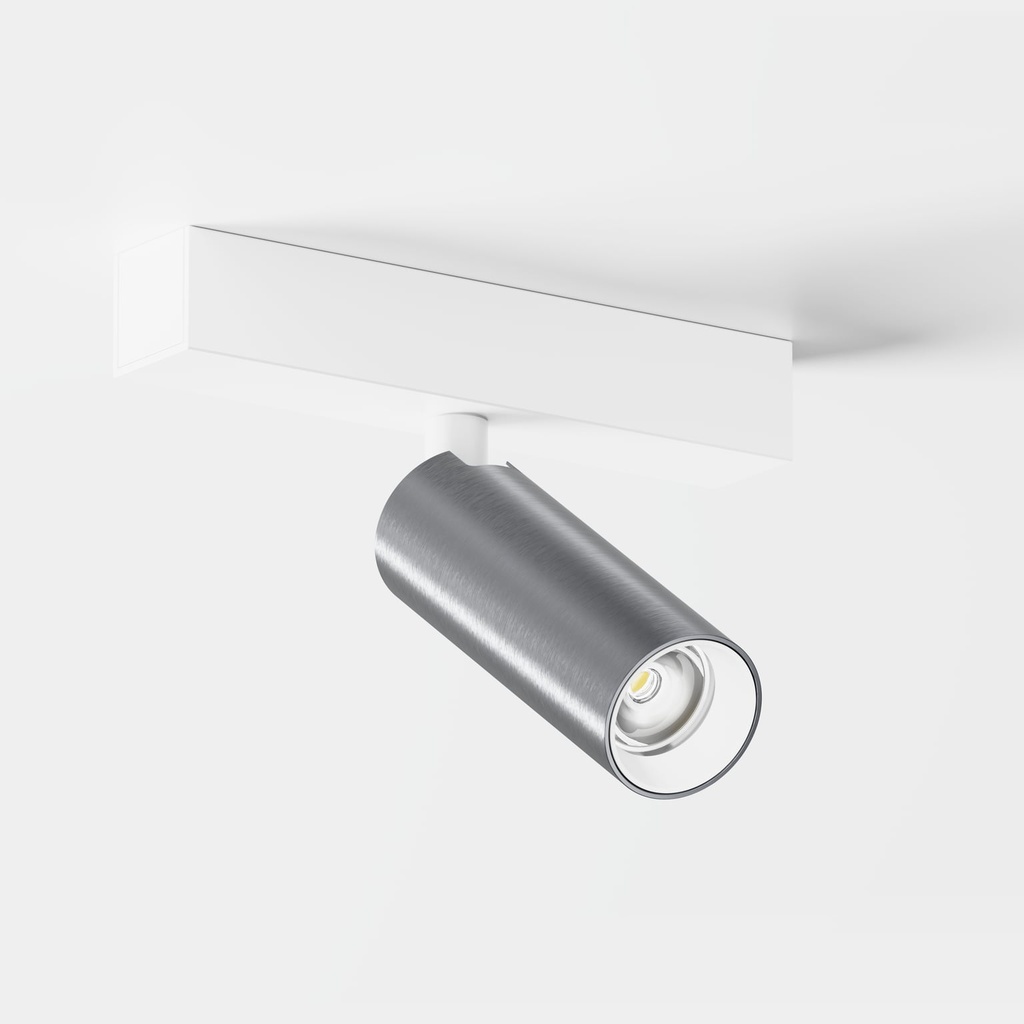

Le tube se retire de son spot. Vous remplacez ainsi la lampe GU10 sans démonter le luminaire, et le spot reste orienté comme vous l'avez réglé. Le même geste échange le tube contre une version en laiton brossé, bronze brossé ou gun metal — le Tuup Slim Tube vendu séparément, un par spot, non fourni.
Application
Plafonnier en saillie droit, un spot GU10, 175 mm, noir

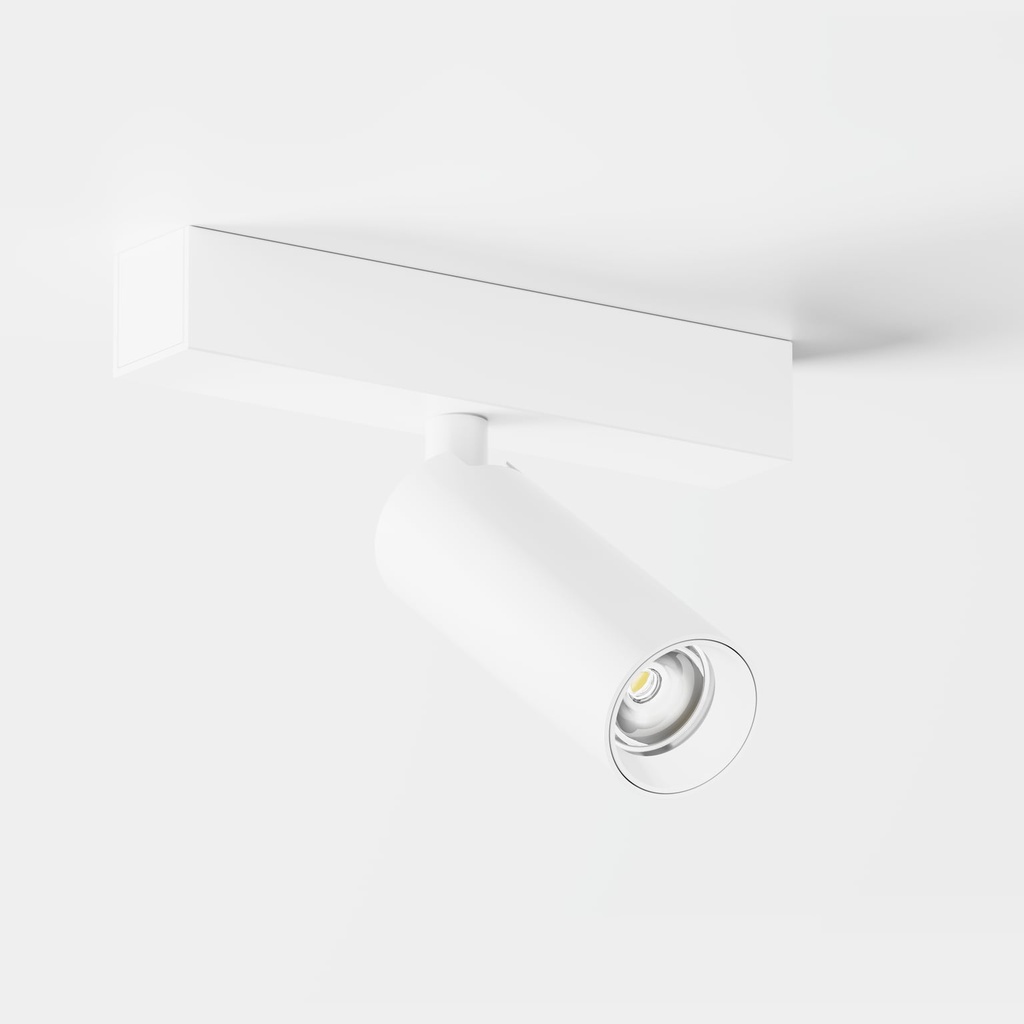

Le Tuup Slim 1 est un spot en saillie à un spot orientable sur une barre de 175 × 32 mm. Le spot n'est pas au centre de la barre mais plus loin ; il pivote et s'incline. La barre fait 30 mm d'épaisseur ; avec le tube de Ø42 × 114 mm, l'ensemble fait 161 mm de saillie.
Le raccordement se fait en 230V sans driver, en IP20 et classe I, donc à l'intérieur et au sec. La douille GU10 est prévue pour une lampe LED de 35 mm — la taille appelée MR11 dans le commerce. Ce que cette lampe donne en flux, en température de couleur et en angle de faisceau ne dépend pas du luminaire. Le même luminaire existe à deux spots (336 mm) et à trois spots (560 mm).
Contenu de la boîte
Fourniture, par unité.
Inclus
- Luminaire
- Douille
- Visserie
- Manuel
Non inclus
- Source lumineuse
Données techniques
Les dimensions sont nominales. Vérifiez le dessin coté avant de découper.
Dimensions & encastrement
- Dimensions de la platine
- L 175 × l 32 × P 30 mm
- Dimensions
- L 175 × l 32 × H 161 mm
Général & montage
- Intérieur / extérieur
- Intérieur
- Accès maintenance
- Accès frontal – lampe remplaçable par le bas
- Classe de protection
- Classe I (avec terre)
- Emplacement de montage
- Plafond
- Orientabilité
- Inclinable et rotatif
- Type de fixation
- En saillie
- Indice de protection (IP)
- IP20
- Nombre de points lumineux
- 1
Lumière
- Culot
- GU10
- Source lumineuse
- MR11
Électricité & sécurité
- Technologie de variation
- Selon le driver
- Alimentation
- Sur secteur
- Dimmable
- Selon la source lumineuse
- Tension d'entrée
- 230 V
Couleur, matériau & finition
- Couleur
- Noir
- Matériau
- Aluminium
- Finition
- Thermolaqué
Questions fréquentes
Les questions que l’on nous pose souvent sur ce luminaire et ses variantes.
Quelle est la différence avec le Tuup Slim sur rosace ?
La forme et les dimensions. Le Tuup Slim repose sur une rosace ronde de Ø60 mm ; le Tuup Slim 1 sur une barre de 175 × 32 mm, spot décalé. La barre fait 30 mm d'épaisseur et l'ensemble 161 mm de hauteur, contre 157 mm pour le modèle rond. Les deux reçoivent une lampe GU10 et se posent de la même façon.
Quelle est la saillie sous le plafond ?
161 mm au total, depuis le plan du plafond. La barre fait 30 mm d'épaisseur et 32 mm de large ; le tube en dessous mesure Ø42 × 114 mm. À titre de comparaison, le Tuup Slim Asym asymétrique a une barre de 18 mm et une hauteur de 148 mm.
Quelle lampe convient à ce luminaire ?
Une lampe GU10, à commander séparément : une lampe LED à réflecteur de 35 mm — la taille désignée MR11 dans le commerce. Le même luminaire existe à deux spots (336 mm) et à trois spots (560 mm).
La finition peut-elle être changée par la suite ?

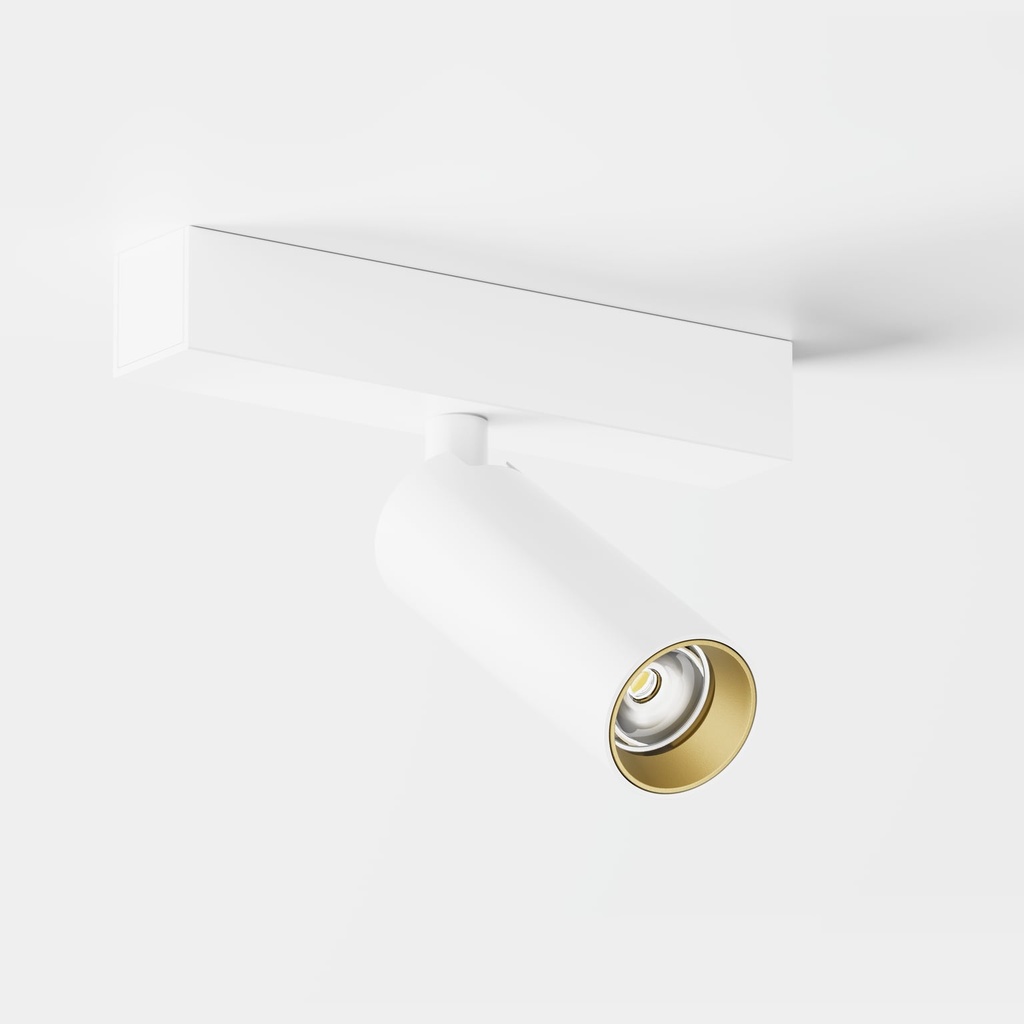

La barre reste blanche ou noire : c'est la version que vous commandez. Le tube, lui, se retire : vendus séparément sous le nom Tuup Slim Tube en laiton brossé, bronze brossé et gun metal, et il existe un insert doré autour de l'ouverture. Comptez-en un ; ces pièces ne sont pas fournies.
La version noire éclaire-t-elle moins ?
Non. La lumière vient des lampes GU10 que vous choisissez vous-même, et elles ne sont pas fournies. La couleur du thermolaquage ne change pas le flux — noir et blanc donnent les mêmes valeurs avec les mêmes lampes. Le noir rend seulement la barre de 175 mm moins visible sous un plafond sombre.
