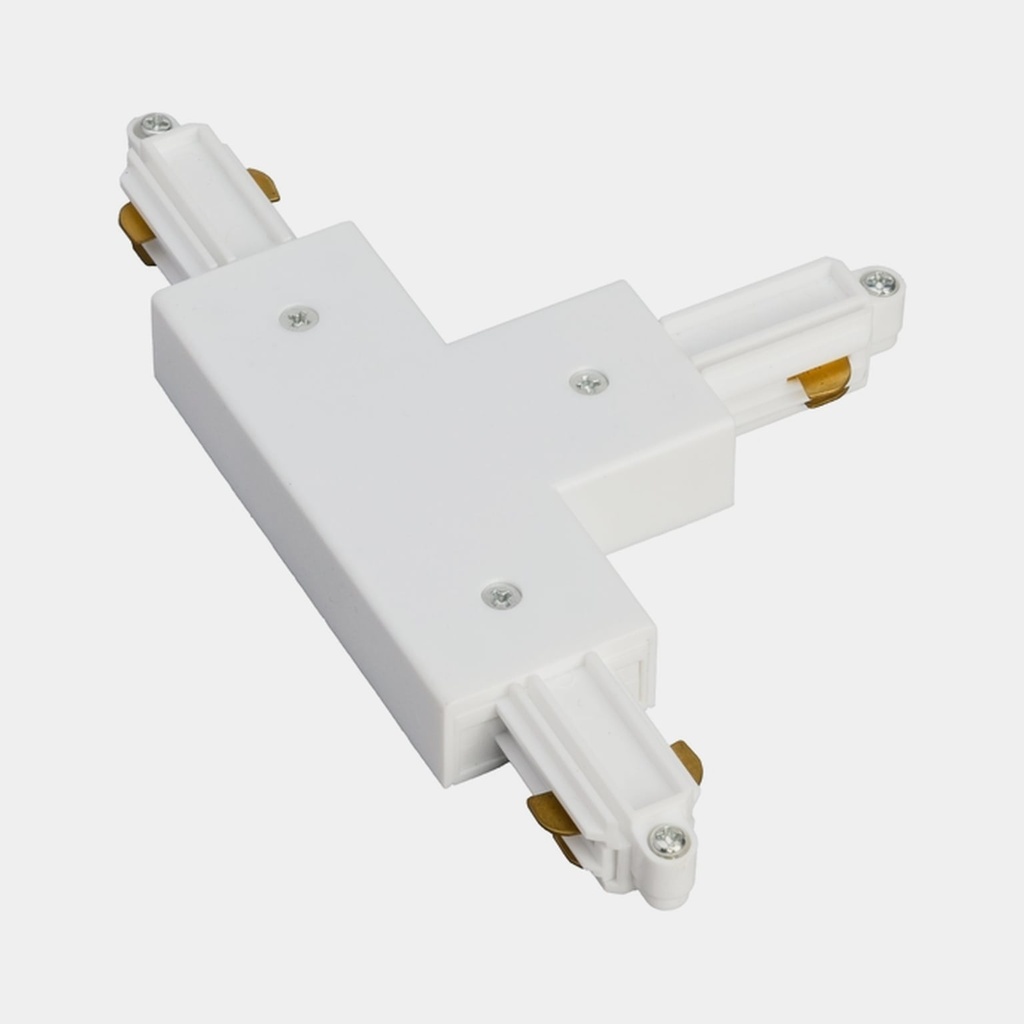

A-Track 1-Phasen-T-Verbinder Schutzleiter links Weiß

Der A-Track 1-Phasen-T-Verbinder lässt eine A-Track 1-Phasen-Strecke T-förmig abzweigen: drei Schienen an einem Knotenpunkt. Die Ausführung Schutzleiter links oder rechts richtet sich nach der Lage des Schutzleiters.

9,50 € 9,50 € (inkl. Steuern)

Der A-Track 1-Phasen-T-Verbinder lässt eine A-Track 1-Phasen-Strecke T-förmig abzweigen: drei Schienen an einem Knotenpunkt. Die Ausführung Schutzleiter links oder rechts richtet sich nach der Lage des Schutzleiters.

  • Farbe - Weiß
  • T Connector Type
In den Warenkorb
Dokumente
Manual 1-Phase.pdf
5 Jahre Garantie
Kostenlose Lieferung: Belgien ab €...
Unter €...: €... Versandkosten
Fragen zu diesem Produkt oder zu Projektpreisen? Kontaktieren Sie uns
Sie sind Profi? B2B-Konto beantragen
Auf Lager

Merkmale

  • Verbindung

    Drei Schienen zu einem T

    T-Stück (172 × 103,5 × 18 mm) mit drei Schienenköpfen. Schutzleiter links oder rechts gibt an, auf welcher Seite der Schutzleiter in den Abzweig läuft; das Anschlussschema der Anleitung zeigt beide.

  • Kompatibilität

    Für die A-Track 1-Phasen-Schiene

    Für die A-Track 1,5 m 1-Phasen-Stromschiene bestimmt; nicht für 3-Phasen-Schienen und A-Line-Schienen geeignet. Die Montage ist in der Anleitung des A-Track 1-Phasen-Schienensystems beschrieben. IP20 und Schutzklasse I: trockene Innenräume, Anschluss durch eine Elektrofachkraft.

  • Ausführung

    Schwarz, Schutzleiter links, 172 × 103,5 × 18 mm

    Kunststoff in Schwarz. 5 Jahre Garantie. Den Verbinder gibt es auch in Weiß.

Anwendung

T-Verbinder für die A-Track 1-Phasen-Schiene, schwarz, Schutzleiter links

Mit dem T-Verbinder zweigt die Strecke in drei Richtungen ab. Die Montage ist in der Anleitung des A-Track 1-Phasen-Schienensystems beschrieben.

Eine 1-Phasen-Schiene führt einen Stromkreis mit 230V: Alle Strahler der Strecke werden gemeinsam geschaltet. IP20 und Schutzklasse I: trockene Innenräume, Anschluss durch eine Elektrofachkraft.

Lieferumfang

Lieferumfang pro Stück.

Enthalten

  • Verbinder

Technische Daten

Maße sind Nennmaße. Prüfen Sie vor dem Ausschneiden die Maßzeichnung.

Abmessungen & Einbau
Maßzeichnung A-Track 1-Phasen-T-Verbinder
Abmessungen
L 172 × B 103,5 × H 18 mm
Allgemein & Montage
Montage auf
Schiene
Innen / außen
Innen
Schutzklasse
Schutzklasse I (geerdet)
IP-Schutzart
IP20
Elektrik & Sicherheit
Eingangsspannung
230 V
Farbe, Material & Oberfläche
Farbe
Schwarz
Material
Kunststoff

Häufige Fragen

Fragen, die uns zu dieser Leuchte und ihren Varianten oft gestellt werden.

Wie wird der A-Track 1-Phasen-T-Verbinder montiert?

Die Montage des A-Track 1-Phasen-T-Verbinders ist in der Anleitung des A-Track 1-Phasen-Schienensystems beschrieben, die auch auf dieser Produktseite zu finden ist. Die drei Schienenköpfe werden jeweils in ein Schienenende geschoben und verschraubt. Vor Beginn der Arbeiten spannungsfrei schalten; der Anschluss ist durch eine Elektrofachkraft vorzunehmen.

Was ist im Lieferumfang des A-Track 1-Phasen-T-Verbinders?

Der A-Track 1-Phasen-T-Verbinder. Schienen und Strahler werden separat bestellt. Der A-Track 1-Phasen-T-Verbinder wird an 230V angeschlossen, hat Schutzart IP20 und Schutzklasse I: nur für den Innenbereich.

Welche Ausführung des A-Track 1-Phasen-T-Verbinders wird benötigt?

Das hängt davon ab, auf welcher Seite der Schutzleiter in den Abzweig läuft: links oder rechts. Die rote Linie im Anschlussschema der Anleitung zeigt seinen Verlauf. Beide Ausführungen sind umkehrbar: Nach dem Lösen des Deckels wird das T-Stück gedreht, sodass der Schutzleiter auf der richtigen Seite liegt.

Sind die schwarze und die weiße Ausführung des A-Track 1-Phasen-T-Verbinders technisch identisch?

Ja. Beide Ausführungen haben dieselben Maße und denselben Anschluss; nur die Farbe unterscheidet sich.
