Caractéristiques
-
Version
Aluminium thermolaqué noir

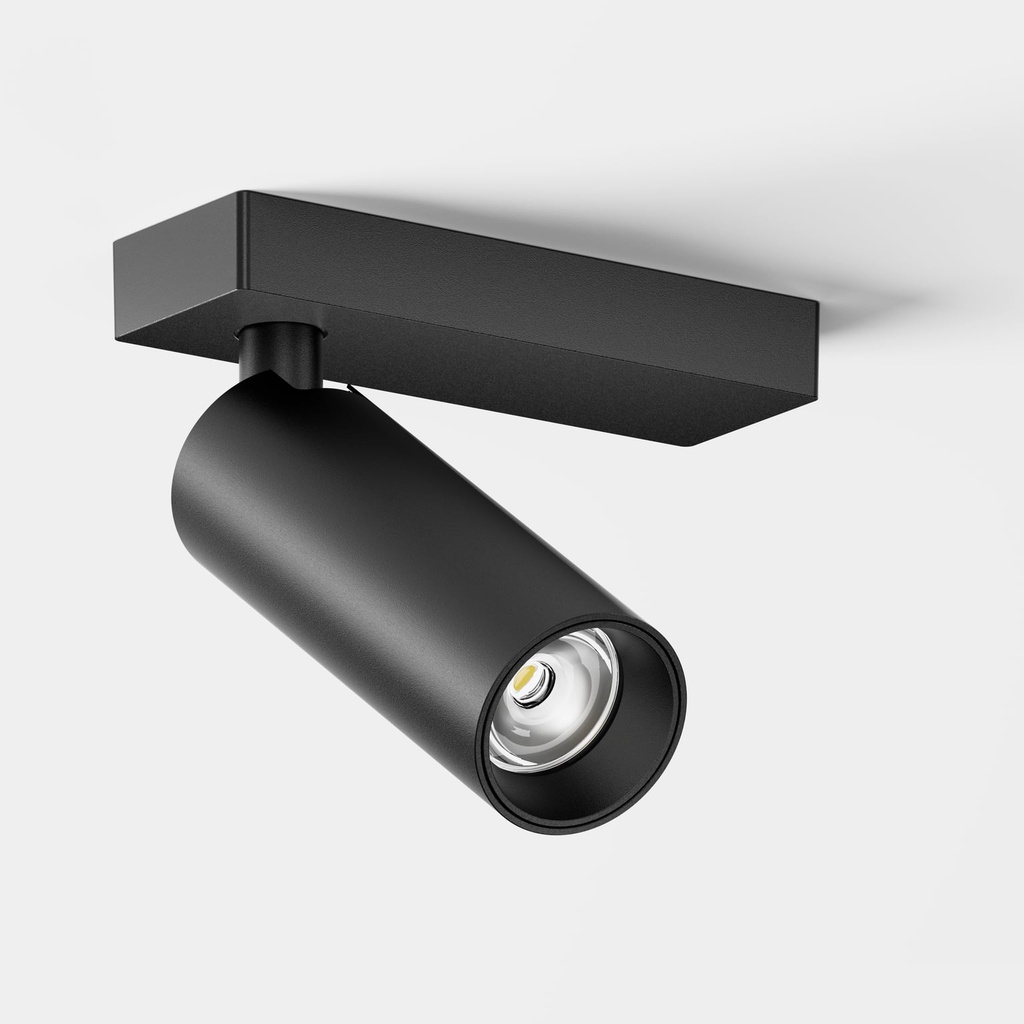

Le corps et le spot sont en aluminium thermolaqué noir. Devant un plafond sombre, le luminaire se remarque peu. La version blanche a les mêmes dimensions, la même douille GU10 et la même pose. Garantie 5 ans.
-
Pose
Montage apparent au plafond, 128 × 42 × 18 mm
Vous vissez la barre directement au plafond, sur support plein ou creux ; aucune découpe n'est nécessaire. La barre fait 18 mm d'épaisseur et l'ensemble 148 mm de hauteur — sur le Tuup Slim droit, c'est 30 mm et 161 mm. Le spot est placé sur un côté de la barre. Le spot pivote et s'incline. Visserie et notice fournies.
-
Tube
Tube Ø42 × 114 mm, se retire sans outil

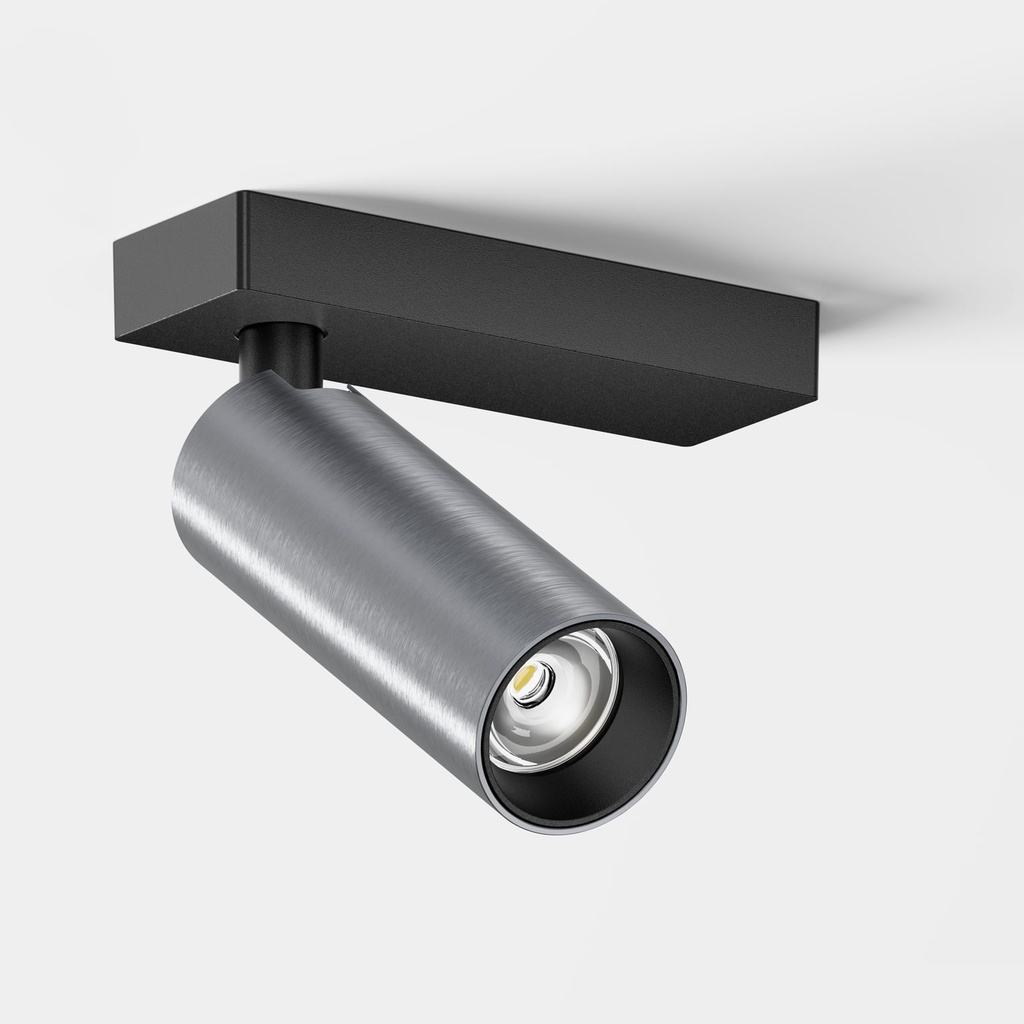

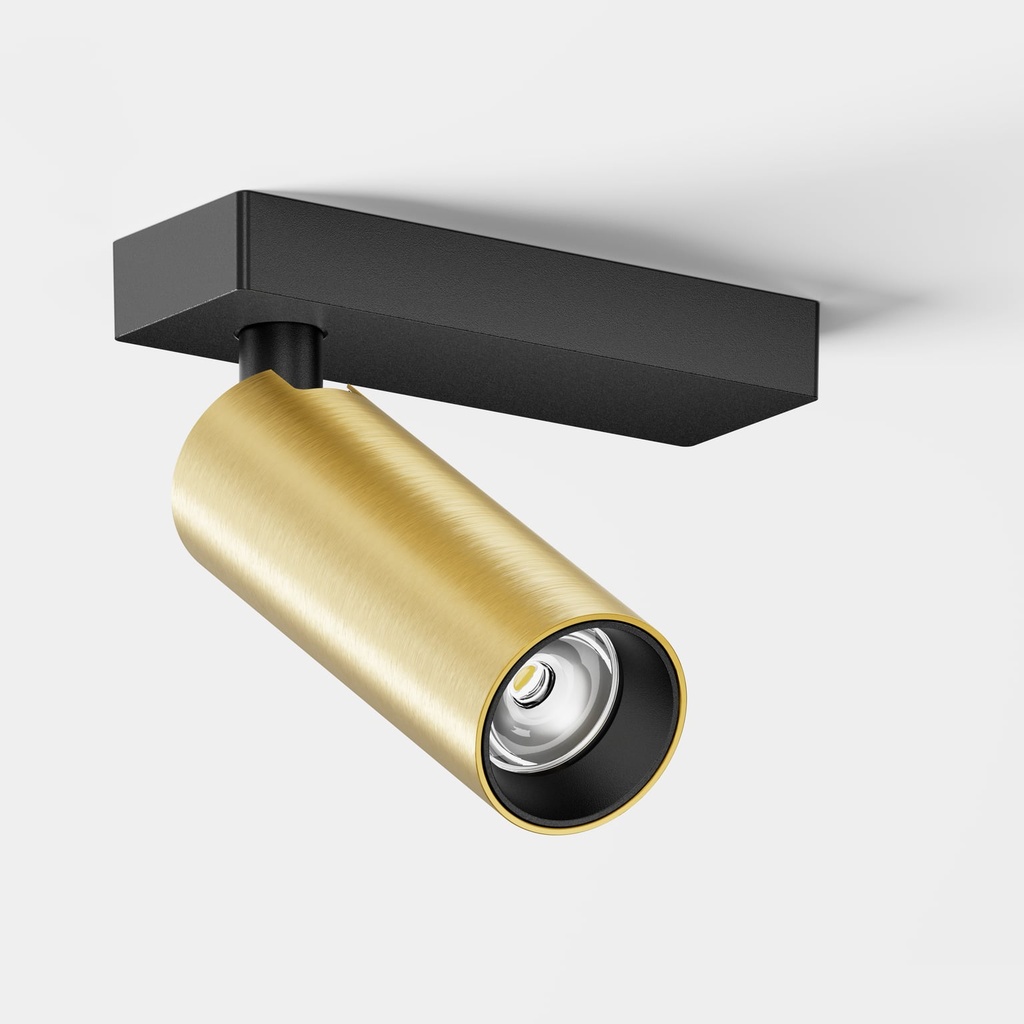

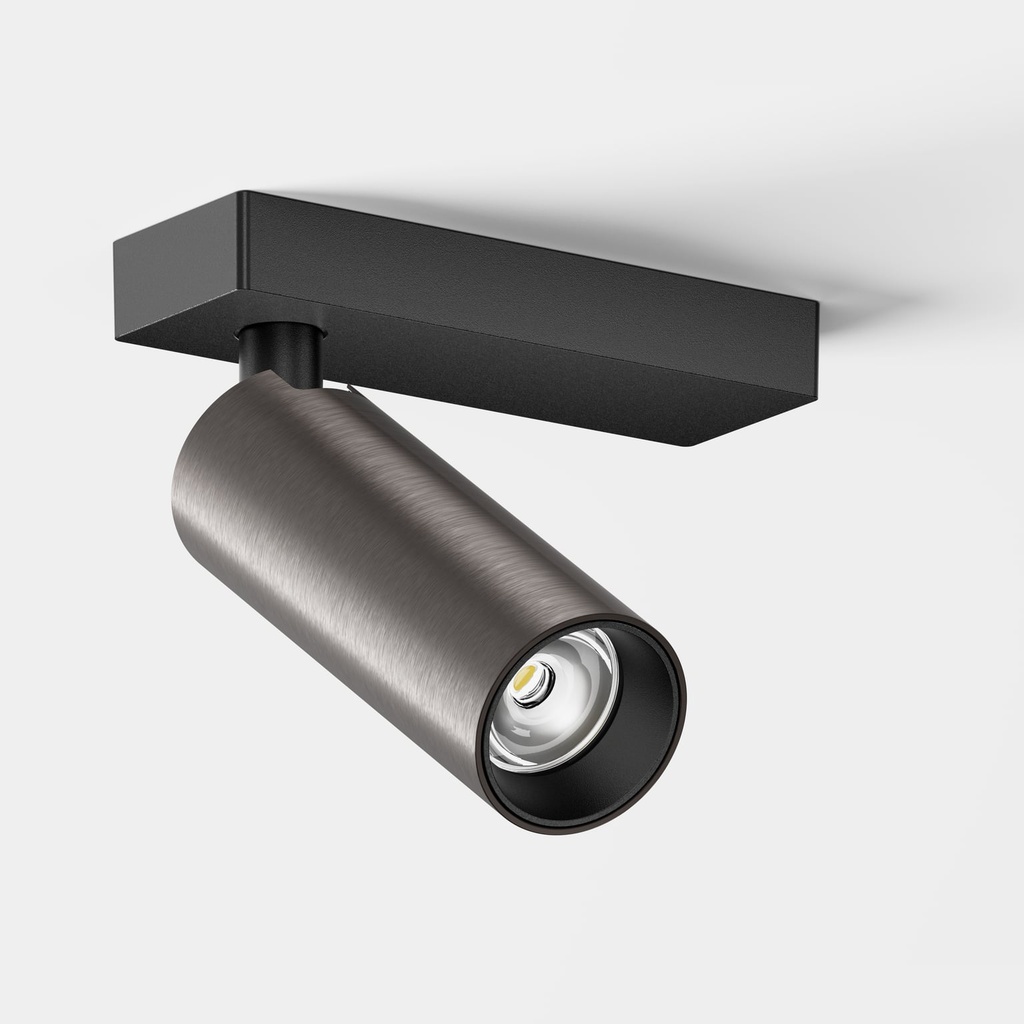

Le tube se retire de son spot. Vous remplacez ainsi la lampe GU10 sans démonter le luminaire, et le spot reste orienté comme vous l'avez réglé. Le même geste échange le tube contre une version en laiton brossé, bronze brossé ou gun metal — le Tuup Slim Tube vendu séparément, un par spot, non fourni.
Application
Plafonnier en saillie asymétrique, un spot GU10, 128 mm, noir
Le Tuup Slim Asym 1 est le plus petit de la série asymétrique : barre de 128 mm, un spot, et ce spot est décalé. C'est un parti pris de forme. La barre fait 42 mm de large, exactement la dimension du tube : celui-ci ne déborde nulle part et l'ensemble se lit comme une ligne continue contre le plafond — avec 18 mm, la barre la plus plate de la série Tuup Slim.
Le luminaire se raccorde directement au 230V, sans driver ; IP20 et classe I : intérieur sec uniquement. La douille GU10 est prévue pour une lampe LED de 35 mm (MR11) ; le flux, la température de couleur et l'angle de faisceau dépendent de la lampe que vous choisissez, pas du luminaire. Le même luminaire existe à deux spots (220 mm) et à trois spots (305 mm).
Contenu de la boîte
Fourniture, par unité.
Inclus
- Luminaire
- Douille
- Visserie
- Manuel
Non inclus
- Source lumineuse
Données techniques
Les dimensions sont nominales. Vérifiez le dessin coté avant de découper.
Dimensions & encastrement
- Dimensions de la platine
- L 128 × l 42 × P 18 mm
- Dimensions
- L 128 × l 42 × H 148 mm
Général & montage
- Intérieur / extérieur
- Intérieur
- Accès maintenance
- Accès frontal – lampe remplaçable par le bas
- Classe de protection
- Classe I (avec terre)
- Emplacement de montage
- Plafond
- Orientabilité
- Inclinable et rotatif
- Type de fixation
- En saillie
- Indice de protection (IP)
- IP20
- Nombre de points lumineux
- 1
Lumière
- Culot
- GU10
- Source lumineuse
- MR11
Électricité & sécurité
- Technologie de variation
- Selon le driver
- Alimentation
- Sur secteur
- Dimmable
- Selon la source lumineuse
- Tension d'entrée
- 230 V
Couleur, matériau & finition
- Couleur
- Noir
- Matériau
- Aluminium
- Finition
- Thermolaqué
Questions fréquentes
Les questions que l’on nous pose souvent sur ce luminaire et ses variantes.
Quelle est la différence avec le Tuup Slim 1 droit ?
L'aspect. Sur le modèle droit, le spot est dans l'axe d'une barre de 175 × 32 mm et le tube de Ø42 mm déborde des deux côtés. Sur l'Asym 1, le spot est décalé sur une barre de 128 × 42 mm — la largeur exacte du tube, donc une ligne nette sans débord. La barre asymétrique est aussi plus plate : 18 mm contre 30, et 148 mm de hauteur contre 161.
Quelle est la saillie sous le plafond ?
148 mm au total, depuis le plan du plafond. La barre fait 18 mm d'épaisseur et 42 mm de large ; le tube en dessous mesure Ø42 × 114 mm. À titre de comparaison, le Tuup Slim droit a une barre de 30 mm pour une hauteur de 161 mm.
Quelle lampe convient à ce luminaire ?
Une lampe GU10, à commander séparément : une lampe LED à réflecteur de 35 mm — la taille désignée MR11 dans le commerce. Le même luminaire existe à deux spots (220 mm) et à trois spots (305 mm).
La finition peut-elle être changée par la suite ?

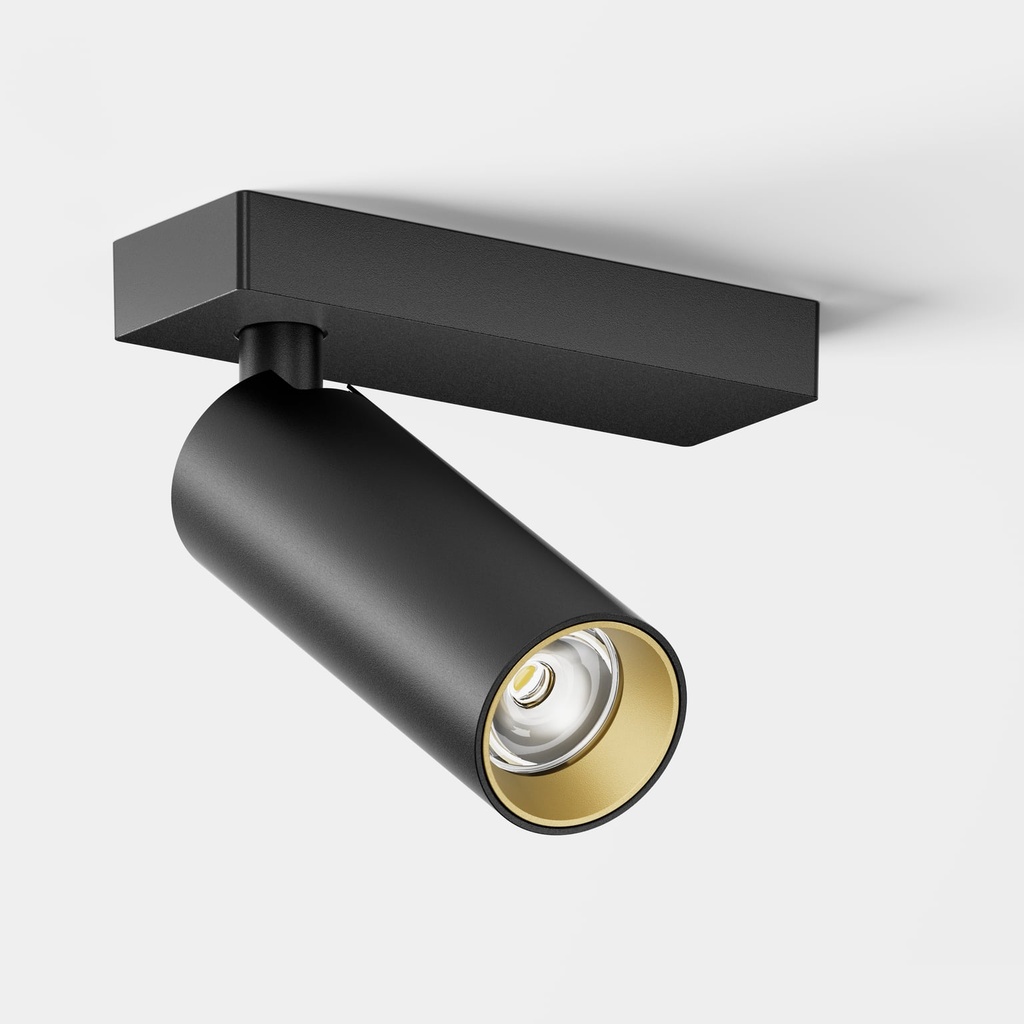

La barre reste blanche ou noire : c'est la version que vous commandez. Le tube, lui, se retire : vendus séparément sous le nom Tuup Slim Tube en laiton brossé, bronze brossé et gun metal, et il existe un insert doré autour de l'ouverture. Comptez-en un ; ces pièces ne sont pas fournies.
La version noire éclaire-t-elle moins ?
Non. La lumière vient des lampes GU10 que vous choisissez vous-même, et elles ne sont pas fournies. La couleur du thermolaquage ne change pas le flux — noir et blanc donnent les mêmes valeurs avec les mêmes lampes. Le noir rend seulement la barre de 128 mm moins visible sous un plafond sombre.
